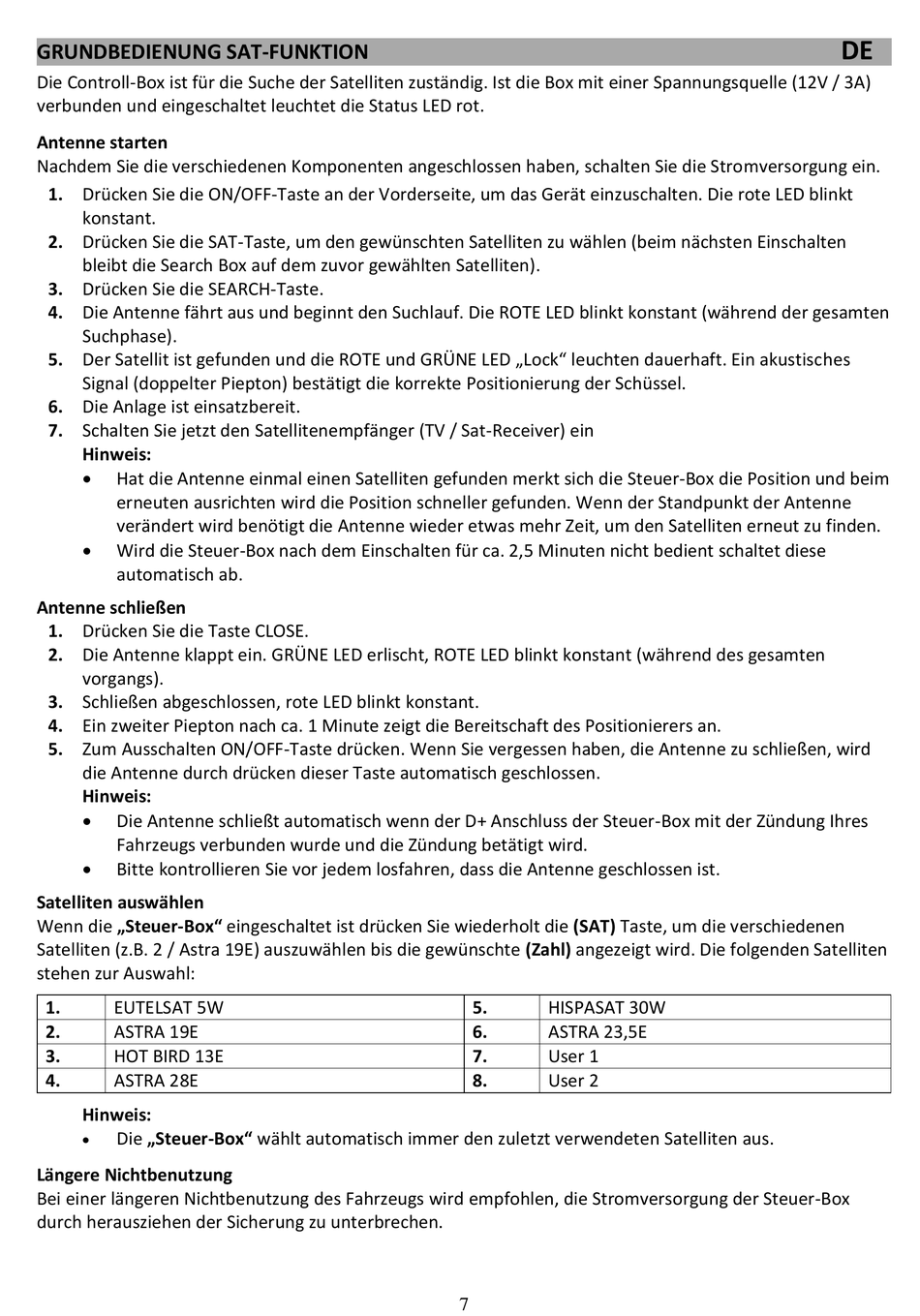

GRUNDBEDIENUNG SAT-FUNKTION
Die Controll-Box ist für die Suche der Satelliten zuständig. Ist die Box mit einer Spannungsquelle (12V / 3A)
verbunden und eingeschaltet leuchtet die Status LED rot.
Antenne starten
Nachdem Sie die verschiedenen Komponenten angeschlossen haben, schalten Sie die Stromversorgung ein.
1. Drücken Sie die ON/OFF-Taste an der Vorderseite, um das Gerät einzuschalten. Die rote LED blinkt
konstant.
2. Drücken Sie die SAT-Taste, um den gewünschten Satelliten zu wählen (beim nächsten Einschalten
bleibt die Search Box auf dem zuvor gewählten Satelliten).
3. Drücken Sie die SEARCH-Taste.
4. Die Antenne fährt aus und beginnt den Suchlauf. Die ROTE LED blinkt konstant (während der gesamten
Suchphase).
5. Der Satellit ist gefunden und die ROTE und GRÜNE LED „Lock" leuchten dauerhaft. Ein akustisches
Signal (doppelter Piepton) bestätigt die korrekte Positionierung der Schüssel.
6. Die Anlage ist einsatzbereit.
7. Schalten Sie jetzt den Satellitenempfänger (TV / Sat-Receiver) ein
Hinweis:
Hat die Antenne einmal einen Satelliten gefunden merkt sich die Steuer-Box die Position und beim
erneuten ausrichten wird die Position schneller gefunden. Wenn der Standpunkt der Antenne
verändert wird benötigt die Antenne wieder etwas mehr Zeit, um den Satelliten erneut zu finden.
Wird die Steuer-Box nach dem Einschalten für ca. 2,5 Minuten nicht bedient schaltet diese
automatisch ab.
Antenne schließen
1. Drücken Sie die Taste CLOSE.
2. Die Antenne klappt ein. GRÜNE LED erlischt, ROTE LED blinkt konstant (während des gesamten
vorgangs).
3. Schließen abgeschlossen, rote LED blinkt konstant.
4. Ein zweiter Piepton nach ca. 1 Minute zeigt die Bereitschaft des Positionierers an.
5. Zum Ausschalten ON/OFF-Taste drücken. Wenn Sie vergessen haben, die Antenne zu schließen, wird
die Antenne durch drücken dieser Taste automatisch geschlossen.
Hinweis:
Die Antenne schließt automatisch wenn der D+ Anschluss der Steuer-Box mit der Zündung Ihres
Fahrzeugs verbunden wurde und die Zündung betätigt wird.
Bitte kontrollieren Sie vor jedem losfahren, dass die Antenne geschlossen ist.
Satelliten auswählen
Wenn die „Steuer-Box" eingeschaltet ist drücken Sie wiederholt die (SAT) Taste, um die verschiedenen
Satelliten (z.B. 2 / Astra 19E) auszuwählen bis die gewünschte (Zahl) angezeigt wird. Die folgenden Satelliten
stehen zur Auswahl:
1.
EUTELSAT 5W
2.
ASTRA 19E
3.
HOT BIRD 13E
4.
ASTRA 28E
Hinweis:
Die „Steuer-Box" wählt automatisch immer den zuletzt verwendeten Satelliten aus.
Längere Nichtbenutzung
Bei einer längeren Nichtbenutzung des Fahrzeugs wird empfohlen, die Stromversorgung der Steuer-Box
durch herausziehen der Sicherung zu unterbrechen.
5.
HISPASAT 30W
6.
ASTRA 23,5E
7.
User 1
8.
User 2
7
