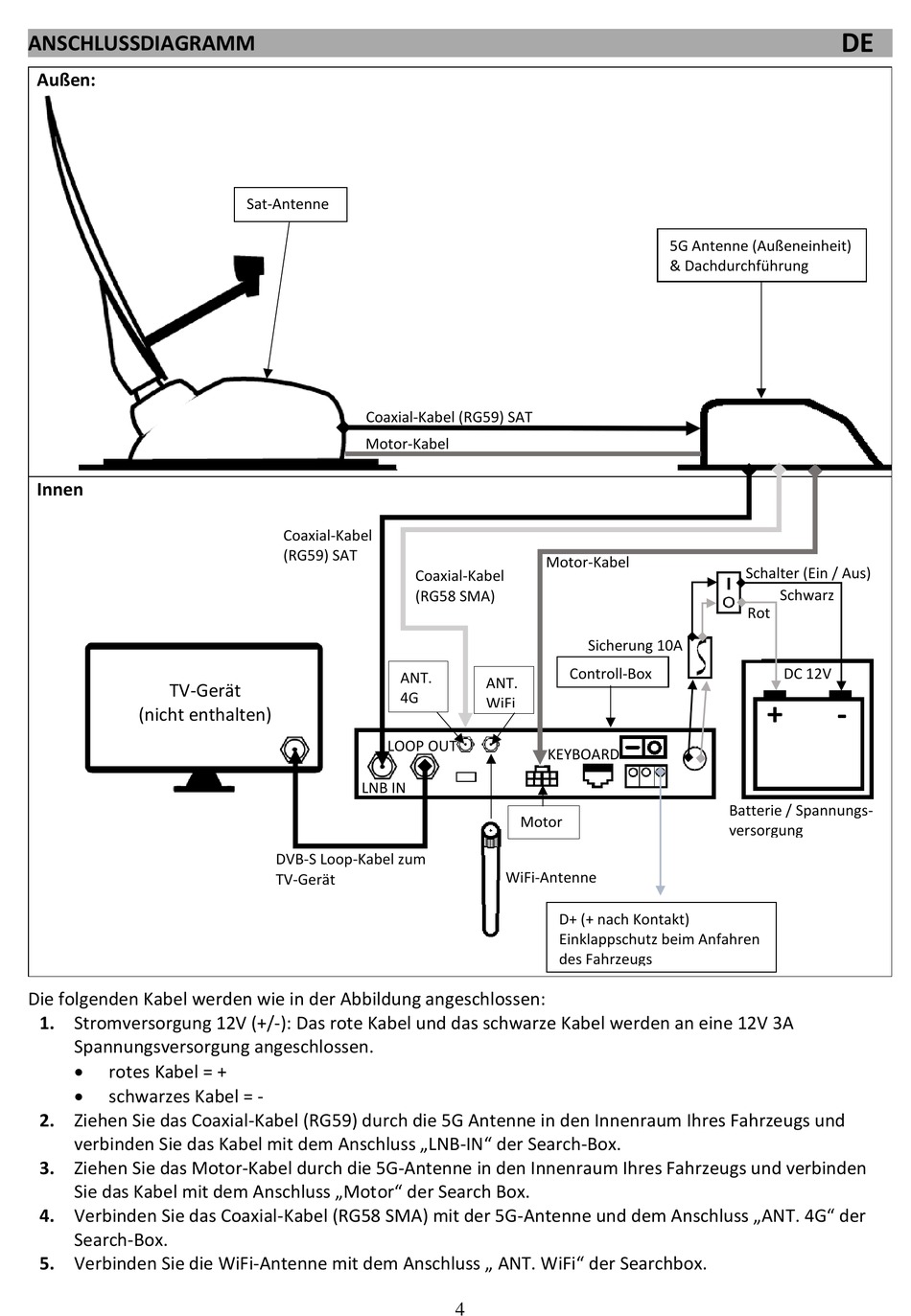

ANSCHLUSSDIAGRAMM
Außen:
Innen
TV-Gerät
(nicht enthalten)
Die folgenden Kabel werden wie in der Abbildung angeschlossen:
1. Stromversorgung 12V (+/-): Das rote Kabel und das schwarze Kabel werden an eine 12V 3A
Spannungsversorgung angeschlossen.
rotes Kabel = +
schwarzes Kabel = -
2. Ziehen Sie das Coaxial-Kabel (RG59) durch die 5G Antenne in den Innenraum Ihres Fahrzeugs und
verbinden Sie das Kabel mit dem Anschluss „LNB-IN" der Search-Box.
3. Ziehen Sie das Motor-Kabel durch die 5G-Antenne in den Innenraum Ihres Fahrzeugs und verbinden
Sie das Kabel mit dem Anschluss „Motor" der Search Box.
4. Verbinden Sie das Coaxial-Kabel (RG58 SMA) mit der 5G-Antenne und dem Anschluss „ANT. 4G" der
Search-Box.
5. Verbinden Sie die WiFi-Antenne mit dem Anschluss „ ANT. WiFi" der Searchbox.
Sat-Antenne
Coaxial-Kabel (RG59) SAT
Motor-Kabel
Coaxial-Kabel
(RG59) SAT
Coaxial-Kabel
(RG58 SMA)
ANT.
4G
LOOP OUT
LNB IN
DVB-S Loop-Kabel zum
TV-Gerät
Motor-Kabel
Sicherung 10A
Controll-Box
ANT.
WiFi
KEYBOARD
Motor
WiFi-Antenne
D+ (+ nach Kontakt)
Einklappschutz beim Anfahren
des Fahrzeugs
4
DE
5G Antenne (Außeneinheit)
& Dachdurchführung
Schalter (Ein / Aus)
Schwarz
Rot
DC 12V
+
-
Batterie / Spannungs-
versorgung
