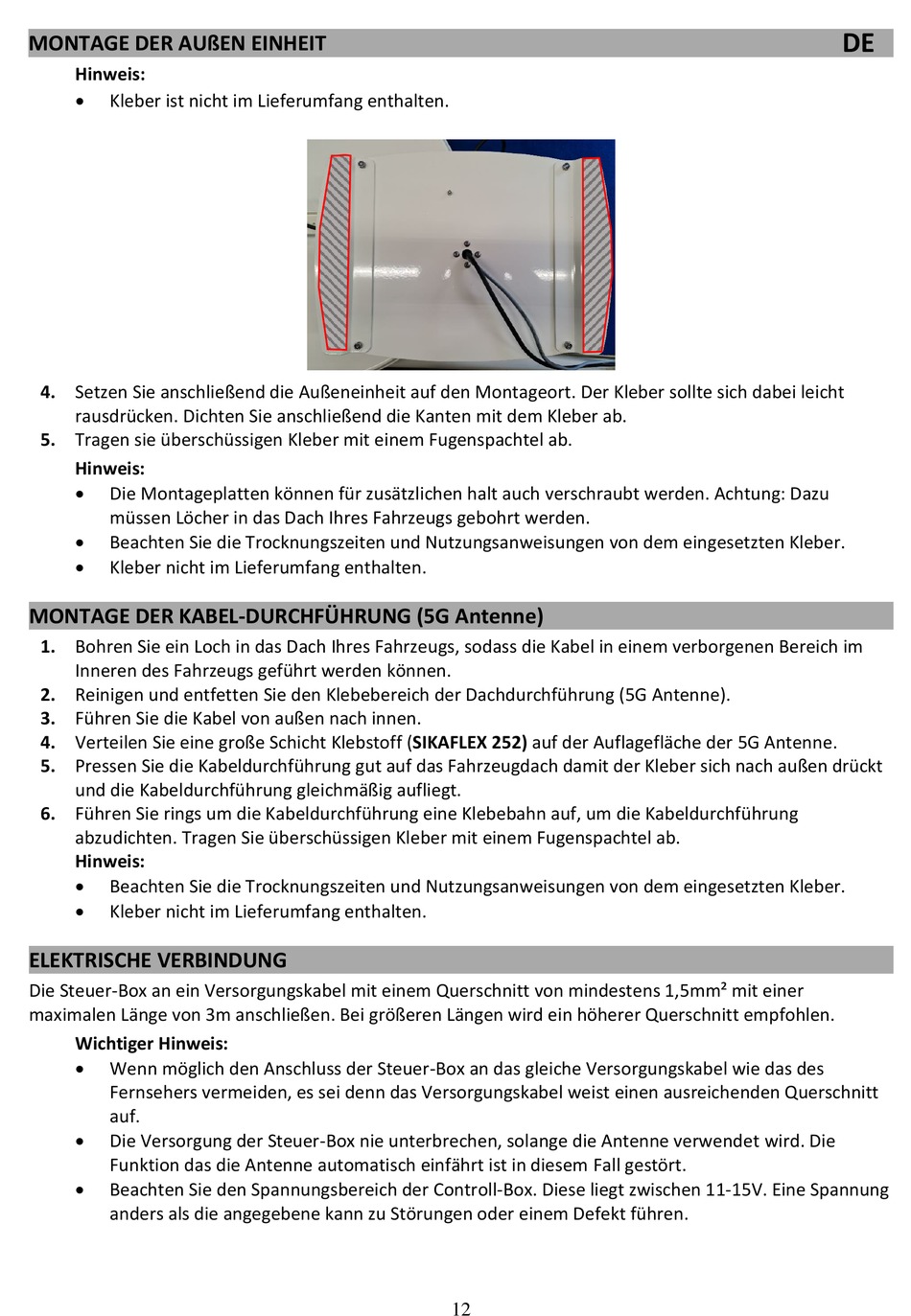

MONTAGE DER AUßEN EINHEIT
Hinweis:
Kleber ist nicht im Lieferumfang enthalten.
4. Setzen Sie anschließend die Außeneinheit auf den Montageort. Der Kleber sollte sich dabei leicht
rausdrücken. Dichten Sie anschließend die Kanten mit dem Kleber ab.
5. Tragen sie überschüssigen Kleber mit einem Fugenspachtel ab.
Hinweis:
Die Montageplatten können für zusätzlichen halt auch verschraubt werden. Achtung: Dazu
müssen Löcher in das Dach Ihres Fahrzeugs gebohrt werden.
Beachten Sie die Trocknungszeiten und Nutzungsanweisungen von dem eingesetzten Kleber.
Kleber nicht im Lieferumfang enthalten.
MONTAGE DER KABEL-DURCHFÜHRUNG (5G Antenne)
1. Bohren Sie ein Loch in das Dach Ihres Fahrzeugs, sodass die Kabel in einem verborgenen Bereich im
Inneren des Fahrzeugs geführt werden können.
2. Reinigen und entfetten Sie den Klebebereich der Dachdurchführung (5G Antenne).
3. Führen Sie die Kabel von außen nach innen.
4. Verteilen Sie eine große Schicht Klebstoff (SIKAFLEX 252) auf der Auflagefläche der 5G Antenne.
5. Pressen Sie die Kabeldurchführung gut auf das Fahrzeugdach damit der Kleber sich nach außen drückt
und die Kabeldurchführung gleichmäßig aufliegt.
6. Führen Sie rings um die Kabeldurchführung eine Klebebahn auf, um die Kabeldurchführung
abzudichten. Tragen Sie überschüssigen Kleber mit einem Fugenspachtel ab.
Hinweis:
Beachten Sie die Trocknungszeiten und Nutzungsanweisungen von dem eingesetzten Kleber.
Kleber nicht im Lieferumfang enthalten.
ELEKTRISCHE VERBINDUNG
Die Steuer-Box an ein Versorgungskabel mit einem Querschnitt von mindestens 1,5mm² mit einer
maximalen Länge von 3m anschließen. Bei größeren Längen wird ein höherer Querschnitt empfohlen.
Wichtiger Hinweis:
Wenn möglich den Anschluss der Steuer-Box an das gleiche Versorgungskabel wie das des
Fernsehers vermeiden, es sei denn das Versorgungskabel weist einen ausreichenden Querschnitt
auf.
Die Versorgung der Steuer-Box nie unterbrechen, solange die Antenne verwendet wird. Die
Funktion das die Antenne automatisch einfährt ist in diesem Fall gestört.
Beachten Sie den Spannungsbereich der Controll-Box. Diese liegt zwischen 11-15V. Eine Spannung
anders als die angegebene kann zu Störungen oder einem Defekt führen.
12
DE
