DEUTSCH

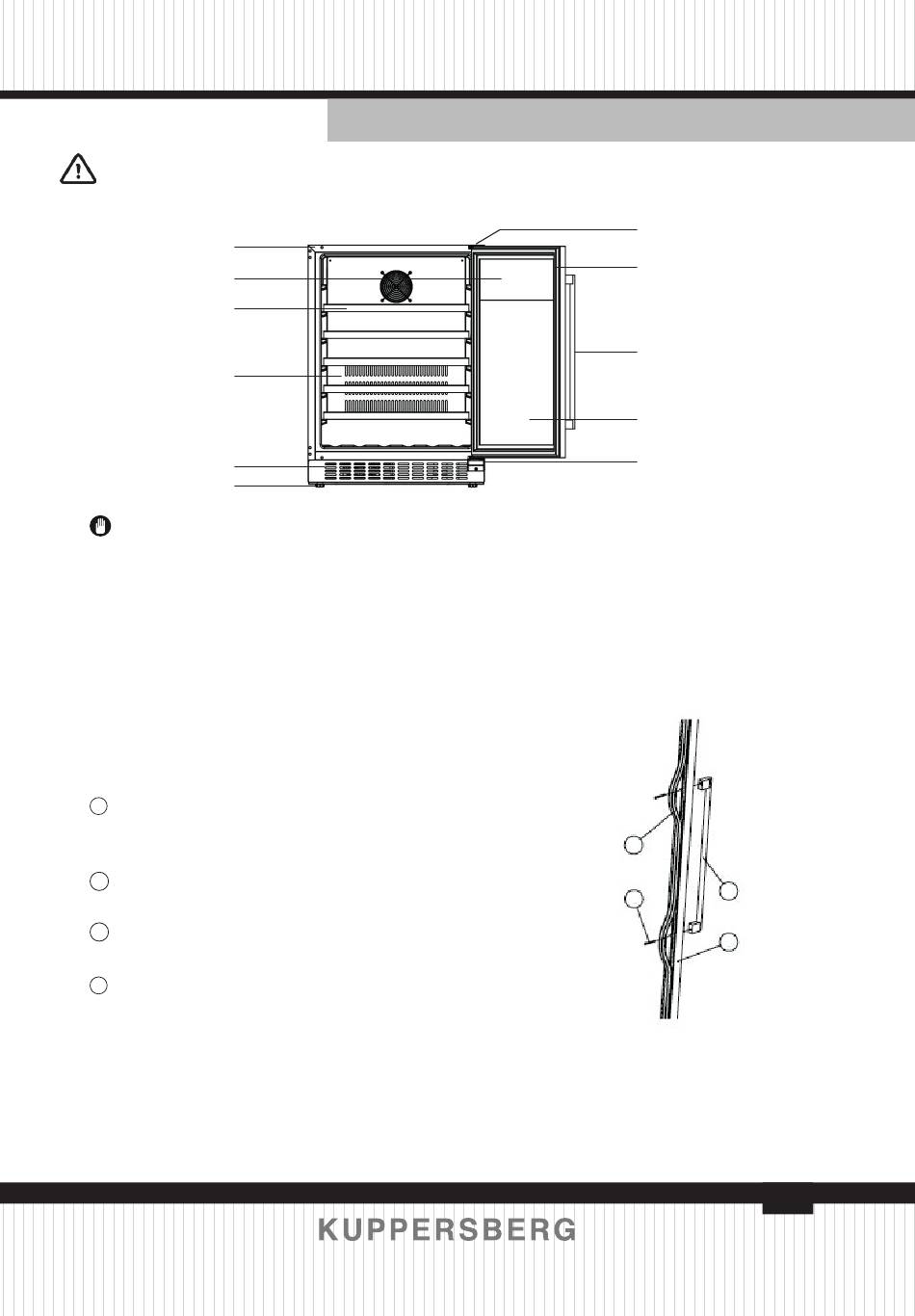

BESCHREIBUNG DES GERÄTS
TEILE UND ZUBEHÖR
1. Körper
2. Bedienfeld
3. Regal
4. Rückwand
5. Grill
6. Verstellbarer Fuß
HINWEIS: Regale, Türrahmen, Griffe
und andere Teile können je nach Modell
und Konfiguration variieren. Alle Bilder
in diesem Handbuch dienen nur als Re-
MONTAGE DES GRIFFS DER
WEINSCHRANKTÜR
Der Griff wird in einer separaten Verpackung mit
Schrauben im Karton des Gerätesatzes geliefert.
Öffnen Sie von innen zwei kleine Löcher am
1
Türrahmen, indem Sie die Türdichtung leicht zu sich
ziehen.
Richten Sie den Griff auf die Löcher und setzen
2
Sie die Schrauben von der Innenseite des Griffs ein.
Ziehen Sie die Schrauben mit einem Schrau-
3
bendreher fest.
Bringen Sie die Dichtung an der Rückseite der
4
Tür an, um die Schrauben abzudecken.
TECHNISCHER PRODUKTPASS
Vertiefter Weinschrank
ferenz. Das von Ihnen gekaufte Produkt
kann von dem hier gezeigten Muster ab-
weichen. Bitte orientieren Sie sich am
tatsächlichen Produkt.
11. Obere Scharnier
10. Türdichtung
9. Griff
8. Tür
7. Untere Scharnier
3
2
4
1
7
