P.Lindberg WMP32-2 Original Bedienungsanleitung
Verwandte Anleitungen für P.Lindberg WMP32-2
Inhaltszusammenfassung für P.Lindberg WMP32-2

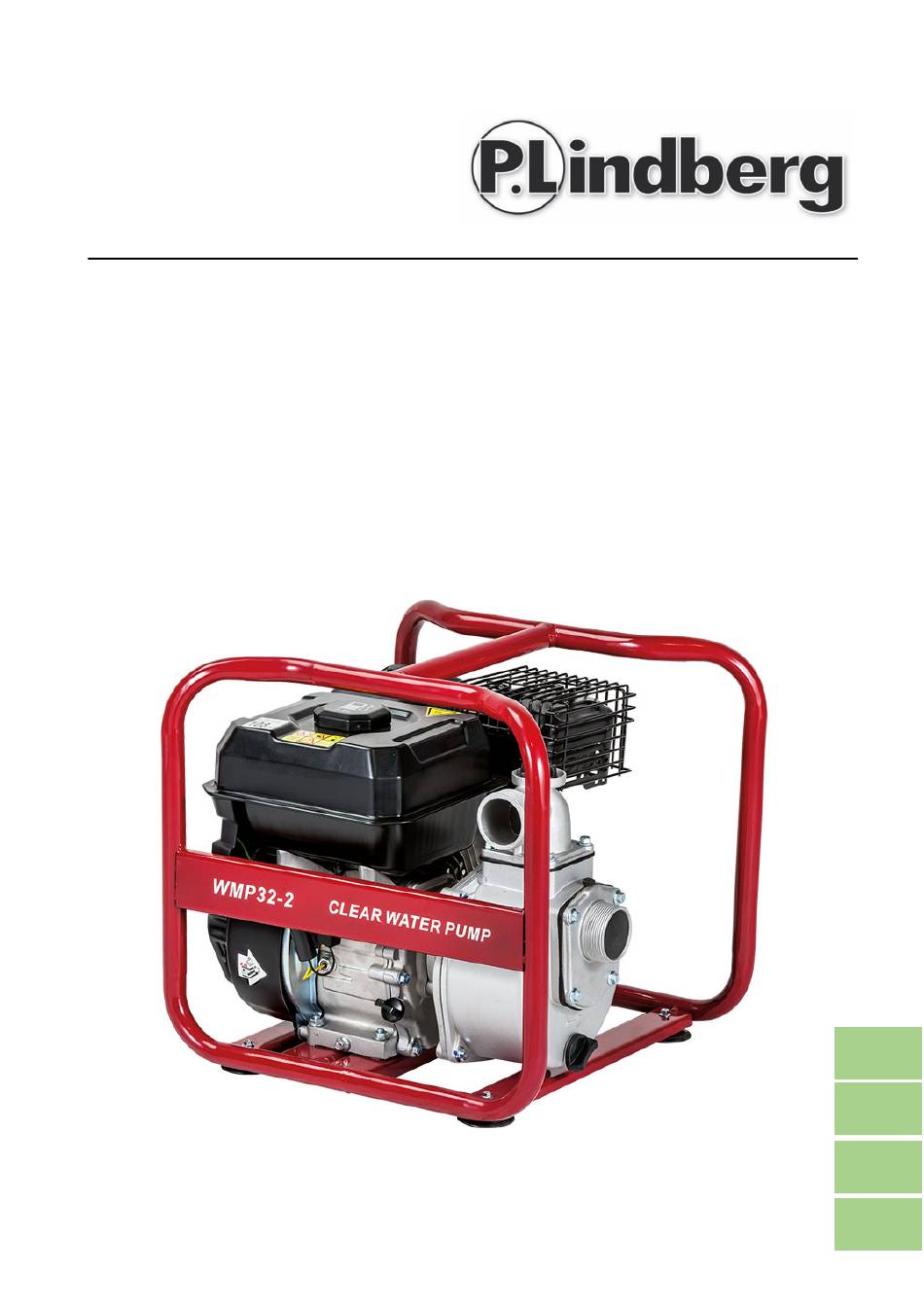

- Seite 1 Original Manual 9060212 DK/N: Vandpumpe S: Vattenpump D: Wasserpumpe GB: Water Pump 2” www.p-lindberg.dk www.p-lindberg.no www.p-lindberg.se www.p-lindberg.de...
- Seite 26 Original Bedienungsanleitung Benzinbetriebene 2” Wasserpumpe – Artikel-Nr. 9060212 Beschreibung: Motorbetriebene Wasserpumpe mit Pumpengehäuse aus Aluminium. 2“ Außengewinde an der Saug- und Pumpenseite. Zweckmäßige Verwendung: Darf ausschließlich wie in dieser Bedienungsanleitung beschrieben verwendet werden. Jegliche andere Art der Verwendung wird als falsch angesehen.
-
Seite 27: Technische Daten
Technische Daten Motortyp 4-Takt Benzin Leistung 3.600 U/min. Trockengewicht 24 kg Motoröl 0,6 l 15W-40 Benzintank 3,6 l Startmethode Zugstarter Kraftstoff Benzin Saughöhe 7 Meter Hubhöhe 28 Meter Pumpenkapazität Max. 31,8 m /Stunde Sicherheitshinweis Lesen Sie die Anleitung vor dem Gebrauch sorgfältig durch. Die Pumpe darf nur für Frischwasser verwendet werden. -
Seite 28: Übersicht
Übersicht 1. Schalldämpfer 2. Tankdeckel 3. Wasserfüllung 4. Ablass 5. Saugeinlass 6. Pumpe 7. Stecker / Baton 8. Ölablassschraube 9. Motor Kontakt 10. Starter Griff 11. Chokerkontakt 12. Luftfilter Vorbereiten des Pumpvorgangs Vor dem Start ist stets der Ölstand zu überprüfen – bei Bedarf nachfüllen. Der Ölstand wird bei abgeschaltetem Motor überprüft, während das Gerät auf ebenem Untergrund steht. - Seite 29 Schlauchtyp handeln, der beim Saugen nicht flach wird. Den Filter am anderen Ende anbringen und festziehen. Schlauchkopplung Saugeingang Dichtung Anschlussmutter Saugschlauch Spannring Spannring Filter/Fangsieb Spannring Saugschlauchstange Die beste Leistung wird bei einem möglichst kurzen Saugschlauch erzielt. Schlauchkopplung Montage von Ablassschlauch: Spannring Ablassschlauch Den Schlauch soweit unter der Oberfläche positionieren, dass keine Luft mit...
-
Seite 30: Verwendung Der Wasserpumpe
Verwendung der Wasserpumpe Motor starten: 1. Pumpe wird angelassen *). 2. Öffnen Sie den Benzinhahn (1). 3. Stellen Sie den Gashebel (3) auf ca. Halbgas- und Choker (4) auf vollem / geschlossenem bei kaltem Motor. 4. Den Zündschalter auf ON stellen. 5. -
Seite 31: Motor Stoppen
*) Die Pumpe muss vor Gebrauch angelassen werden Dafür wird der Pfropfen oben an der Pumpe abgeschraubt und es wird Wasser eingefüllt. Die Pumpe ist mit einem Rückschlagventil (Gummilappen) ausgestattet, sodass das Wasser nicht aus dem Versorgungsschlauch laufen kann. Die Pumpe anlassen und mit niedriger Drehzahl laufen lassen, da es einige Zeit dauert, bis Wasser aus dem Auslaufschlauch läuft, je nach Höhenunterschied und Länge des Saugschlauchs. -
Seite 32: Wartung Und Reinigung
Wartung und Reinigung Die folgenden Empfehlungen gelten unter normalen Betriebsbedingungen. Vergewissern Sie sich immer, dass der Motor ausgeschaltet ist, bevor Sie die Pumpe servicieren oder warten. Täglich Ölstand kontrollieren. • Luftfilter überprüfen und bei Bedarf reinigen. • Überprüfen, dass Bolzen und Schrauben festgezogen sind. •... -
Seite 33: Motoröl Wechseln
4. Ölstecker/-stab wieder festmachen. Beachten Sie, dass der Motor beschädigt werden kann, wenn der Ölstand zu niedrig ist. Motoröl wechseln Es ist ratsam, das alte Öl bei heißem Motor abzulassen. 1. Stellen Sie einen geeigneten Behälter unter den Motor und entfernen Sie den Einfüllstopfen sowie den Ölablassstopfen und die Dichtung. -
Seite 34: Zündkerze
Zündkerze Für die Wartung der Zündkerze ist ein Zündkerzenschlüssel erforderlich. Empfohlene Zündkerze: F7TC. 1. Entfernen Sie die Zündkerzenkappe und entfernen Sie den Schmutz um den Bereich der Zündkerze. 2. Entfernen Sie die Zündkerze. 3. Überprüfen Sie die Zündkerze. Ersetzen Sie die Elektroden, wenn die Elektroden verschlissen sind oder der Isolator beschädigt ist. -
Seite 35: Aufbewahrung Und Transport
Aufbewahrung und Transport Vermeiden Sie Brandgefahr, indem Sie das Gerät vor dem Transport und / oder der Lagerung abkühlen lassen. Die Wasserpumpe muss mit geschlossenem Kraftstoffhahn und immer in horizontaler Position transportiert werden, um das Auslaufen von Kraftstoff zu vermeiden. Wenn die Wasserpumpe längere Zeit ohne Benutzung gelagert werden soll, ist Folgendes zu tun: 1. - Seite 36 5. Ziehen Sie langsam am Starterseil, bis ein Widerstand spürbar ist. Dadurch werden die Ventile geschlossen, sodass keine Feuchtigkeit in den Motor gelangen kann. Lassen Sie das Starterseil leicht zurückrollen. 6. Decken Sie die Wasserpumpe ab, um sie vor Staub zu schützen. MAN 9060212 DE V1 P.
-
Seite 37: Fehlersuche
Fehlersuche Wenn der Motor nicht startet oder nur schwer startet, ist folgendes zu überprüfen: • Überprüfen, ob Öl eingefüllt wurde. • Zündkerze überprüfen. • Aufgrund des Ölstandschalters ist sicherzustellen, dass das Gerät waagerecht steht. • Luftfilter überprüfen. • Auf evtl. Ventilspielraum (zu geringer Spielraum) überprüfen. •... -
Seite 38: Schaltplan
Schaltplan Wir behalten uns das Recht vor, ohne vorherige Information technische Parameter oder Spezifikationen für dieses Produkt zu ändern. MAN 9060212 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de...
