8 SMS LEDDY WALL 4X4 FOR PHILIPS BDL 27

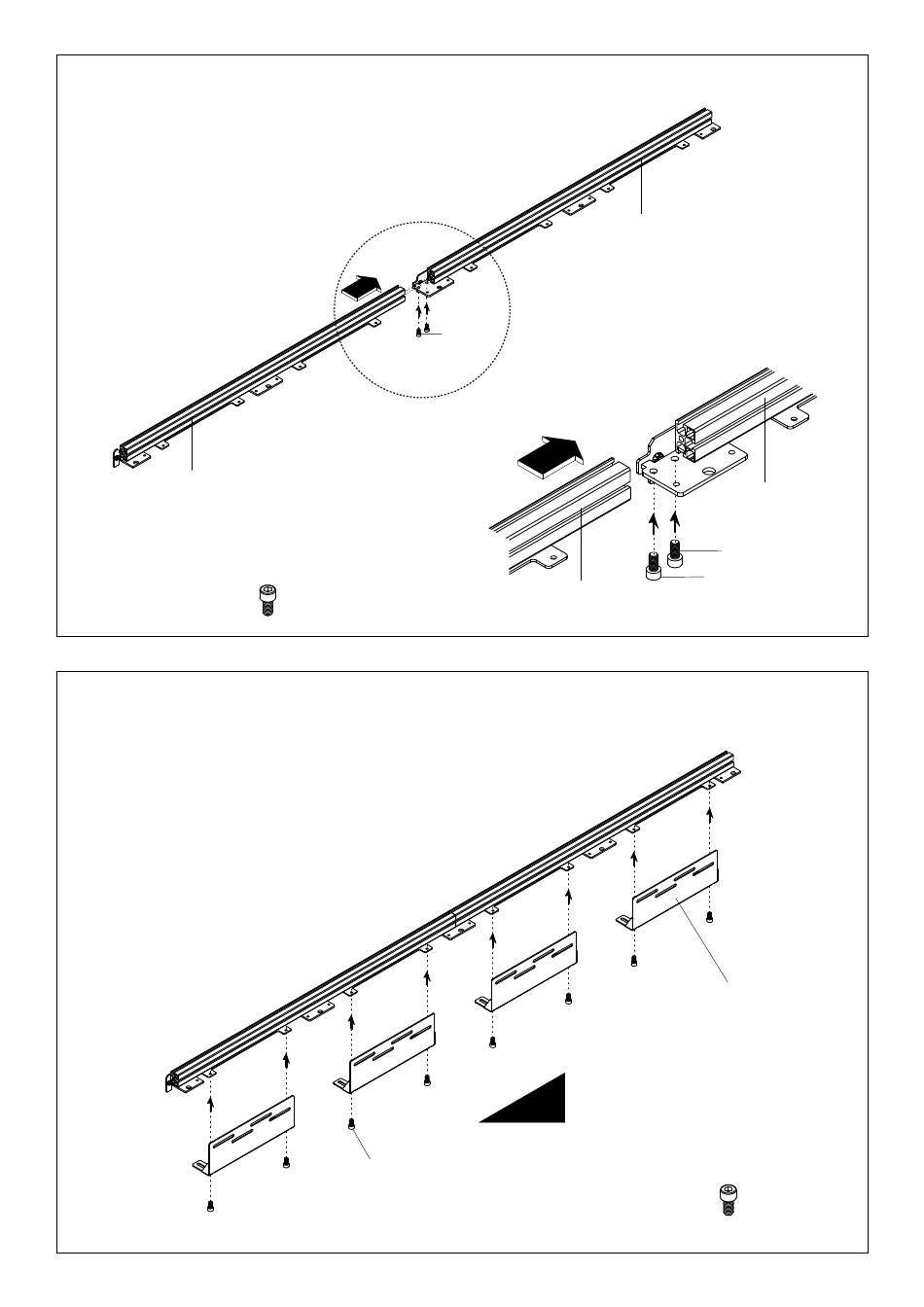

1
Prepare frame
A2(1x)
Slide
S1(2x)
Slide
A1(1x)
A2
S1
S1
A1
S1 (2x)
2
Mount wall brackets on frame
(do not tighten)
A3(4x)
REAR VIEW
S1(8x)
S1 (8x)
