4.1.2 Sensor einstellen
4.1.3 Sensor montieren und anschließen (RMS 80)
01.00 | RMS | Montage- und Betriebsanleitung | de | 1604865
HINWEIS
Der Sensor wird gegen die zu messende Bewegungsrichtung der
Magnet-/ Schaltnocke eingestellt.
1.
Modul in Schaltposition bringen.
2.
Sensor (1) in die Nut (2) schieben, bis dieser am Gehäuse
anschlägt.
3.
Sensor (1) langsam wieder zurück ziehen, bis dieser schaltet
(LED leuchtet).
4.
Durch Anziehen des Gewindestiftes (3), den Sensor (1) in
dieser Stellung in der Nut (2) verklemmen.
5.
Schaltposition testen.

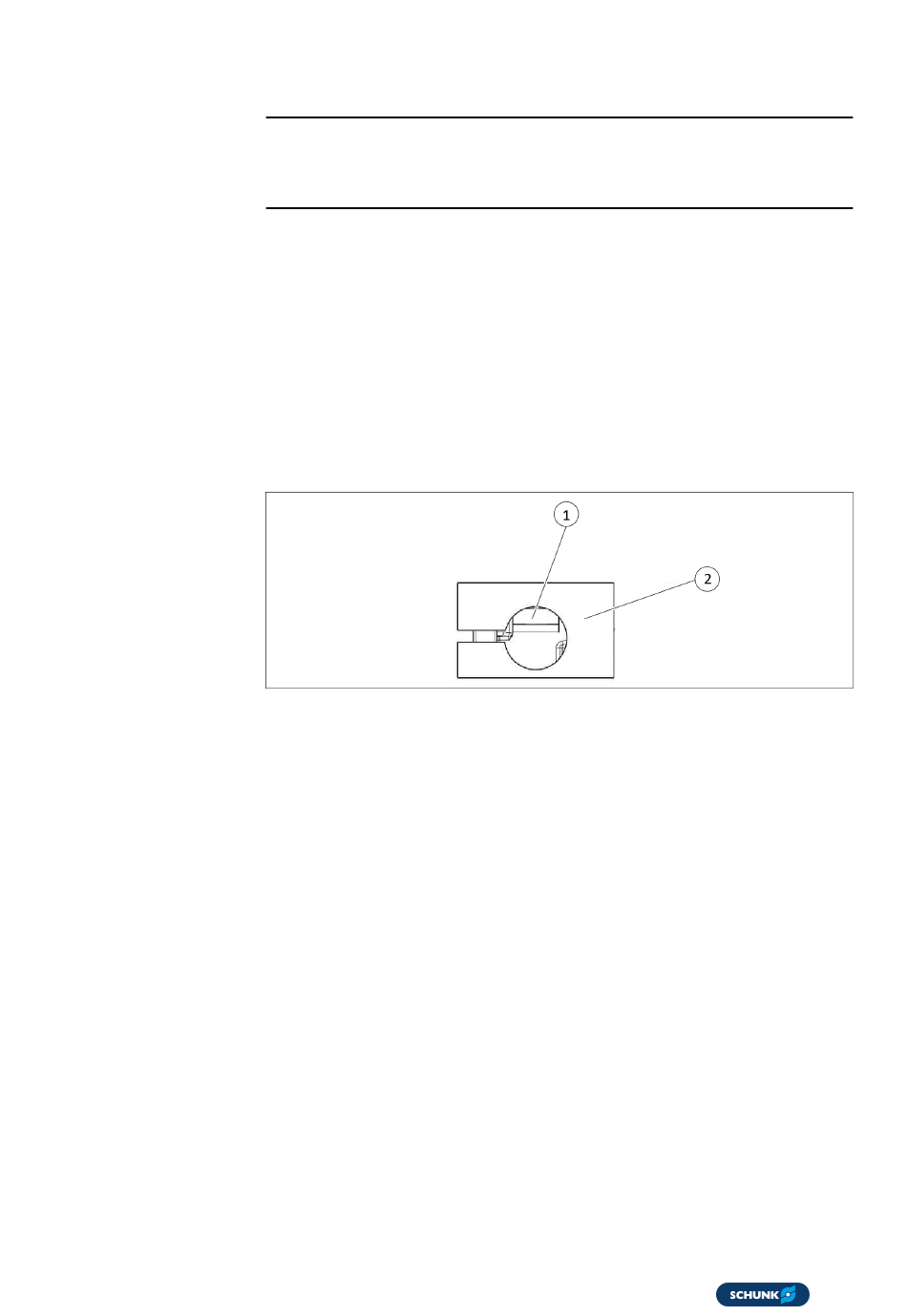

Schaltnocke unter Klemmhalter platzieren
1.
Schaltnocke (1) direkt unter dem Klemmhalter (2) platzieren.
2.
Sensor in den Klemmhalter (2) einschieben bis dieser Kontakt
mit der Schaltnocke (1) hat.
3.
Sensor soweit zurückziehen, bis der Sensor nicht mehr an der
Schaltnocke (1) anliegt.
4.
Schrauben des Klemmhalters (2) fest ziehen.
5.
Sensor anschließen und Kabel befestigen.
Montage und Einstellungen
9
