SCHUNK RMS Montage- Und Betriebsanleitung
Reedschalter
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für SCHUNK RMS
Inhaltszusammenfassung für SCHUNK RMS

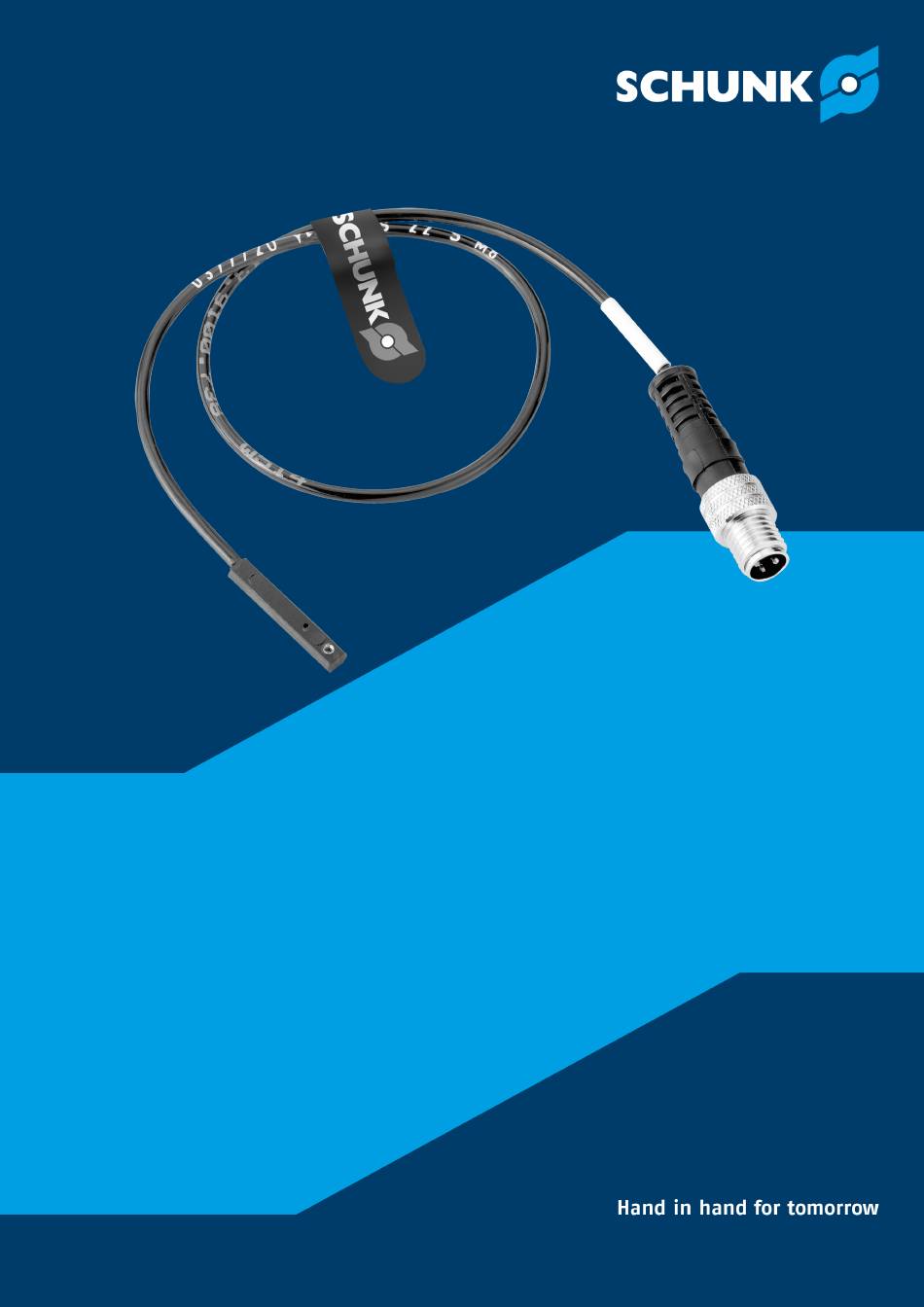

- Seite 1 Montage- und Betriebsanleitung RMS Reedschalter Original Betriebsanleitung...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK SE & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 1604865 Auflage: 01.00 | 27.08.2024 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
-
Seite 3: Allgemein
Montage‐ und Betriebsanleitung des SCHUNK-Moduls, an dem der Sensor montiert wird * Die mit Stern (*) gekennzeichneten Unterlagen können unter schunk.com/downloads heruntergeladen werden. 1.1.3 Baugrößen Diese Anleitung gilt für folgende Baugrößen: RMS 22 RMS 80 01.00 | RMS | Montage- und Betriebsanleitung | de | 1604865... -
Seite 4: Gewährleistung
Beachten der mitgeltenden Unterlagen, } 1.1.2 [/ 3] Beachten der Umgebungs- und Einsatzbedingungen, } 2.3 [/ 5] 1.3 Lieferumfang Der Lieferumfang beinhaltet: Reedschalter RMS in der bestellten Variante mechanische Anbindung Sicherheitsinformationen (produktspezifische Anleitungen online verfügbar) 01.00 | RMS | Montage- und Betriebsanleitung | de | 1604865... -
Seite 5: Grundlegende Sicherheitshinweise
Durch Umbauten, Veränderungen und Nacharbeiten, z. B. zusätzliche Gewinde, Bohrungen, Sicherheitseinrichtungen, können Funktion oder Sicherheit beeinträchtigt oder Beschädigungen am Produkt verursacht werden. Bauliche Veränderungen nur mit schriftlicher Genehmigung von SCHUNK durchführen. 01.00 | RMS | Montage- und Betriebsanleitung | de | 1604865... -
Seite 6: Personalqualifikation
Alle Arbeiten durch dafür qualifiziertes Personal durchführen lassen. Vor Arbeiten am Produkt muss das Personal die komplette Anleitung gelesen und verstanden haben. Landesspezifische Unfallverhütungsvorschriften und die allgemeinen Sicherheitshinweise beachten. 01.00 | RMS | Montage- und Betriebsanleitung | de | 1604865... -
Seite 7: Technische Daten
Technische Daten 3 Technische Daten Bezeichnung Umgebungstemperatur [°C] Min. - 5 Max. + 70 Nennspannung [VDC] Min. Max. Schutzart IP Weitere technische Daten enthält das Katalogdatenblatt. Es gilt jeweils die letzte Fassung. 01.00 | RMS | Montage- und Betriebsanleitung | de | 1604865... -
Seite 8: Montage Und Einstellungen
Sensor (1) in die Nut (2) eindrehen. Oder: Sensor (1) in die Nut (2) schieben. Sensor (1) mit Gewindestift (3) fixieren. ð Anzugsdrehmoment von maximal 10 Ncm beachten. Sensor (1) anschließen und Kabel befestigen. 01.00 | RMS | Montage- und Betriebsanleitung | de | 1604865... -
Seite 9: Sensor Einstellen
Schaltnocke (1) hat. Sensor soweit zurückziehen, bis der Sensor nicht mehr an der Schaltnocke (1) anliegt. Schrauben des Klemmhalters (2) fest ziehen. Sensor anschließen und Kabel befestigen. 01.00 | RMS | Montage- und Betriebsanleitung | de | 1604865... -
Seite 10: Elektrischer Anschluss
Der Sensor ist ein elektronisches Bauteil, welches empfindlich auf hochfrequente Störungen oder elektromagnetische Felder reagieren kann. Prüfen, ob der Abstand des Sensors zu hochfrequenten Störquellen und deren Zuleitung ausreichend ist. 01.00 | RMS | Montage- und Betriebsanleitung | de | 1604865... - Seite 11 Schwarz Ausgang 2 spannung Blau n.c. RMS Sensoren haben eine größere Hysterese als die MMS Sensoren. Dadurch kann es sein, dass kurze Greiferhübe mit den RMS-Sensoren nicht abfragbar sind. 01.00 | RMS | Montage- und Betriebsanleitung | de | 1604865...
-
Seite 12: Sensor Schaltet Nicht
Schrauben (Adapterplatten, Schrauben wird V4A empfohlen. oder Innensechskant usw.) Der Sensor wird von einem Gleiches oder ähnliches Abstand zwischen den anderen Sensor beeinflusst. Produkt Sensoren auf mindestens 2 mm vergrößern. 01.00 | RMS | Montage- und Betriebsanleitung | de | 1604865... - Seite 13 Abstand zum Nachbarmodul Nachbarmodul beeinflusst. des Nachbarmoduls auf mindestens 10 mm vergrößern. HINWEIS Wenn die genannten Maßnahmen nicht zur Behebung des Fehlers führen: Zur Fehlerbehebung an den Service von SCHUNK wenden. 01.00 | RMS | Montage- und Betriebsanleitung | de | 1604865...
-
Seite 14: Konformitätserklärung
Reedschalter - Teil 1: Fachgrundspezifikation (IEC 62246-1:2015) Unterzeichnet für und im Namen von: SCHUNK SE & Co. KG Lauffen/Neckar, August 2024 i.V. Nico Peper; Director Software and Electronics; Technology & Innovation 01.00 | RMS | Montage- und Betriebsanleitung | de | 1604865... -
Seite 15: Information Zur Rohs-Richtlinie, Reach- Verordnung Und Zu Besonders Besorgniserregenden Inhaltsstoffen (Svhc)
Erweiterung 2015/863/EU „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS)“ als „ortsfeste Großanlagen“ oder als „ortsfeste industrielle Großwerkzeuge“ eingestuft oder erfüllen ihre bestimmungsgemäße Funktion nur als Teil einer/eines solchen. Damit fallen Produkte von SCHUNK zum gegenwärtigen Zeitpunkt nicht in den Geltungsbereich der Richtlinie. REACH-Verordnung Produkte von SCHUNK entsprechen uneingeschränkt den Regelungen der... - Seite 16 SCHUNK SE & Co. KG Spanntechnik | Greiftechnik | Automatisierungstechnik Bahnhofstr. 106 - 134 D-74348 Lauffen/Neckar Tel. +49-7133-103-0 info@de.schunk.com schunk.com Folgen Sie uns I Follow us Wir drucken nachhaltig I We print sustainable...
