Montage und Einstellungen

4.1.1 Sensor montieren und anschließen (RMS 22)
8
4 Montage und Einstellungen

4.1 Mechanischer Anschluss

HINWEIS
Die in diesem Kapitel beschriebene Montage des Sensors ist
allgemein gültig.
Die modulspezifische Montage des Sensors ist in der Montage-
und Betriebsanleitung des Moduls beschrieben, die unter
schunk.com heruntergeladen werden kann.
ACHTUNG
Beschädigung des Sensors bei der Montage möglich!
Maximales Anzugsdrehmoment beachten.
l

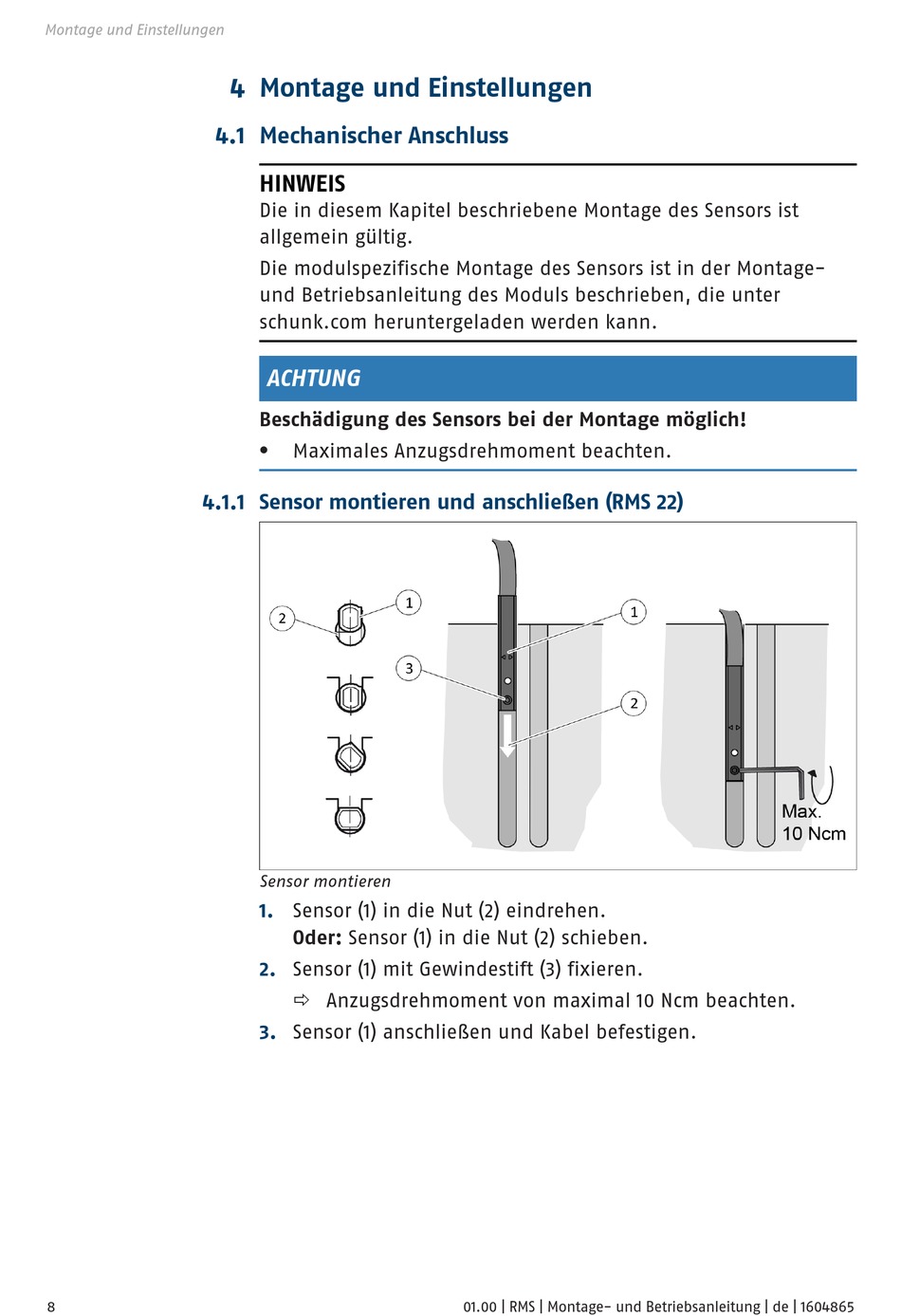

Sensor montieren
1. Sensor (1) in die Nut (2) eindrehen.
Oder: Sensor (1) in die Nut (2) schieben.
2. Sensor (1) mit Gewindestift (3) fixieren.
ð Anzugsdrehmoment von maximal 10 Ncm beachten.
3. Sensor (1) anschließen und Kabel befestigen.
01.00 | RMS | Montage- und Betriebsanleitung | de | 1604865
