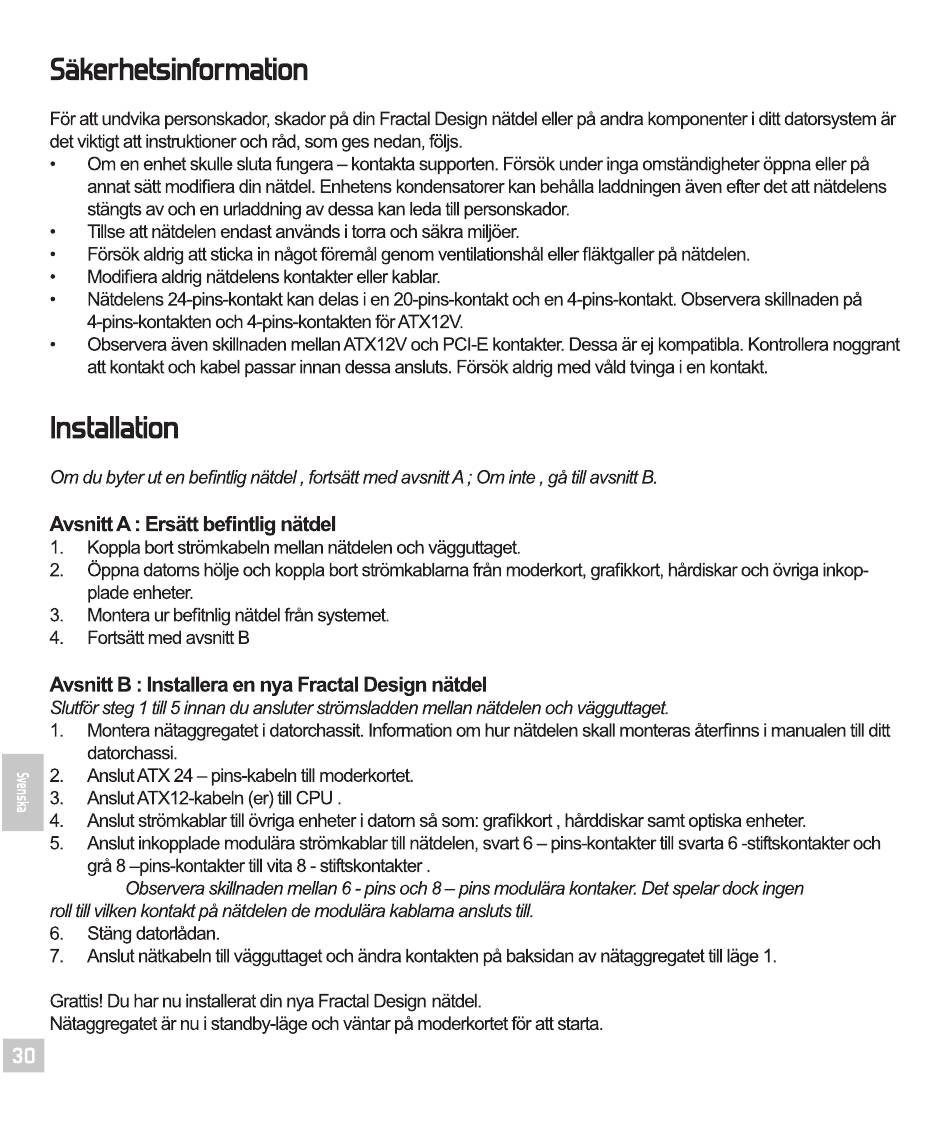

Säkerhetsinformation
För att undvika personskador, skador på din Fractal Design nätdel eller på andra kornponenter i ditt datorsystem är
det viktigt att instruktioner och råd, som ges nedan, följs.
0m en enhet skulle sluta fungera —kontakta supporten Försök under inga omständigheter öppna eller på
annat sätt rmdifiera din nätdel Enhetens kondensatorer kan behålla laddningen även efter det att nätdelens
stängts av och en urladdning av dessa kan leda till personskador.
TIIlseatt nätdelen endast används i torra och säkra miljöer
Försök aldrig att sticka in något föremål genom ventilationshål eller fläktgaller på nätdelen.
Modifiera aldrig nätdelens kontakter eller kablar.
Nätdelens 24-pins-kontakt kan delas i en 20-pins-kontakt och en 4-pins-kontakt. Observera skillnaden på
4-pins-kontakten och 4-pins-kontakten för ATXI 2V.
Observera även skillnaden mellan ATX12V och PC -E kontakter. Dessa är ej kompatibla. Kontrollera noggrant
att kontakt och kabel passar innan dessa ansluts. Försök aldrig med våld tvinga i en kontakt.
Installation
0m du byter ut en befintlig nätdel , fortsätt med avsnittA ; 0m inte , gå till avsnitt B.
Avsnitt A : Ersätt befintlig nätdel
1. Koppla bort strömkabeln mellan nätdelen och vägguttaget
2. Öppnadatornshöljeoch koppa bortströmkablama frånmoderkort, g rafikkort,hårdiskarochövrigainkop-
plade enheter.
3. Montera ur befitnlig nätdel från systemet
4. Fortsätt med avsnitt
Avsnitt B : Installera en nya Fractal Design nätdel
Slutför steg 1till 5 innan du ansluter strömsladden mellan nätdelen och vägguttaget.
Montera nätaggregatet i datorchassit. Information om hur nätdelen skall monteras återfinns i manualen till ditt
datorchassi
2. AnslutATX 24 —pins-kabeln till moderkortet.
AnslutATX12-kabeln (er) till CPU
3.
Anslut strörnkablar till övriga enheter i datom så som: grafikkort , hårddiskar samt optiska enheter.
4.
Anslut inkopplade modulära strömkablar till nätdelen, svart 6 —pins-kontakter till svarta 6 -stifskontakter och
5.
grå 8 —pins-kontaktertill vita 8 - stifiskontakter
Obsetvera skillnaden mellan 6 - pins och 8
roll till vilken kontakt på nätdelen de modulära kablama ansluts till.
6. Stäng datorlådan.
7. Anslut nätkabeln till vägguttaget och ändra kontakten på baksidan av nätaggregatet till läge 1
Grattis! Du har nu insta lerat din nya Fractal Design nätdel
Nätaggregatet är nu i standby-Ege och väntar på moderkortet för att starta.
B
pins modulära kontaker. Det spelardock ingen
