Fractal design Ion+ Serie Anwenderleitfaden Seite 22

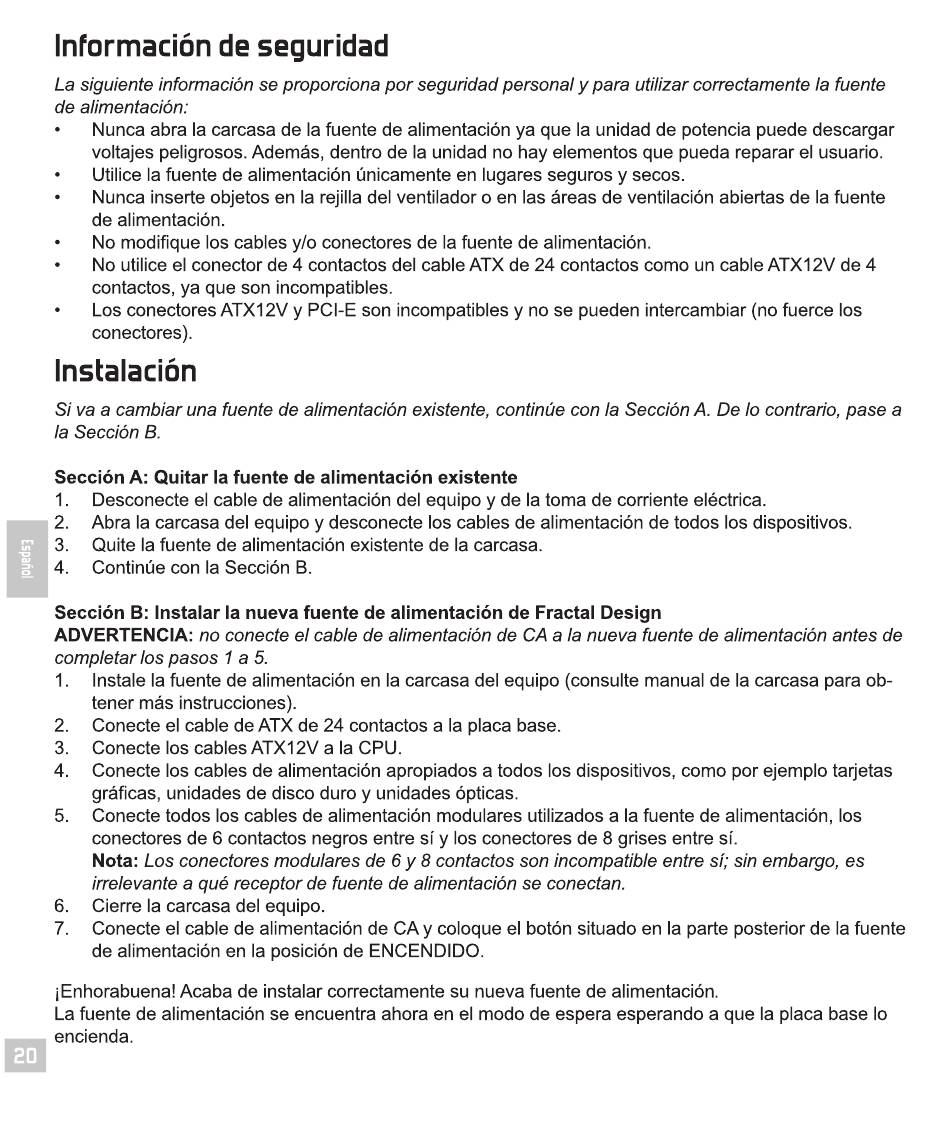

Informaciön de seguridad
La siguiente informaciön se proporciona por seguridad personal y para utilizar correctamente la fuente
de alimentaciön:
Nunca abra la carcasa de Ia fuente de alimentaciön ya que Ia unidad de potencia puede descargar
voltajes peligrosos Ademås, dentro de la unidad no hay elementos que pueda reparar el usuario
Utilice la fuente de alimentaciön ünicamente en ugares seguros y secos
Nunca inserte objetos en a rejilla del ventllador o en las areas de ventilaciön abiertas de Ia fuente
de alimentaciön
No modifique los cables y/o conectores de la fuente de alimentaciön
No utilice el conector
contactos, ya que son incompatibles.
Los conectores ATX12V y PCI-E son incompatibles y no se pueden intercambiar (no fuerce Ios
conectores)
Instalaciön
Si va a cambiar una fuente de alimentaciön existente, continüe con la Secciön A. De 10contrario, pase a
la Secciön B.
Secciön A: Quitar la fuente
Desconecte el cable de alimentaciön del equipo y de la toma de corriente eléctrica
2 Abra la carcasa del equipo y desconecte los cables de alimentaciön de todos los dispositivos.
'3 Quite la fuente de alimentaciön
4 Continüe con la Secciön
Secciön B: Instalar Ia nueva fuente de alimentaciön
ADVERTENCIA: no conecte
completar los pasos 1 a 5.
Instale la fuente de alimentaciön en la carcasa del equipo (consulte manual de Ia carcasa para 0b
tener rnås instrucciones).
2. Conecte el cable de ATX de 24 contactos a la placa base.
3 Conecte los cables ATX12V
4 Conecte los cables de alimentaciön apropiados a todos los dispositivos, como por ejemplo tarjetas
gråficas, unidades de disco duro y unidades öpticas
5. Conecte todos los cables de alimentaciön modulares utilizados a la fuente de alimentaciön, los
conectores de 6 contactos negros entre si y los conectores de 8 grises entre si.
Nota: Los conectores modulares de 6 y 8 contactos son incompatible entre si; sin embargo, es
irrelevante a qué receptor de fuente de alimentaciön se conectan.
6. Cierre la carcasa del equipo.
7. Conecte el cable de alimentaciån de CA y coloque el botån situado en la parte posterior de la fuente
de alimentaciön en la posiciön de ENCENDIDO
iEnhorabuena! Acaba de instalar correctamente su nueva fuente de alimentaciön.
La fuente de alimentaciön se encuentra ahora en el modo de espera esperando a que Ia placa base 10
encienda.
de 4 contactos del cable
de alimentaciön existente
existente de la carcasa
B.
el cable de alimentaciön
a Ia CPU
ATX de 24 contactos como
de Fractal Design
de CA a la nueva fuente
un cable ATX12V de 4
de alimentaciön antes de
