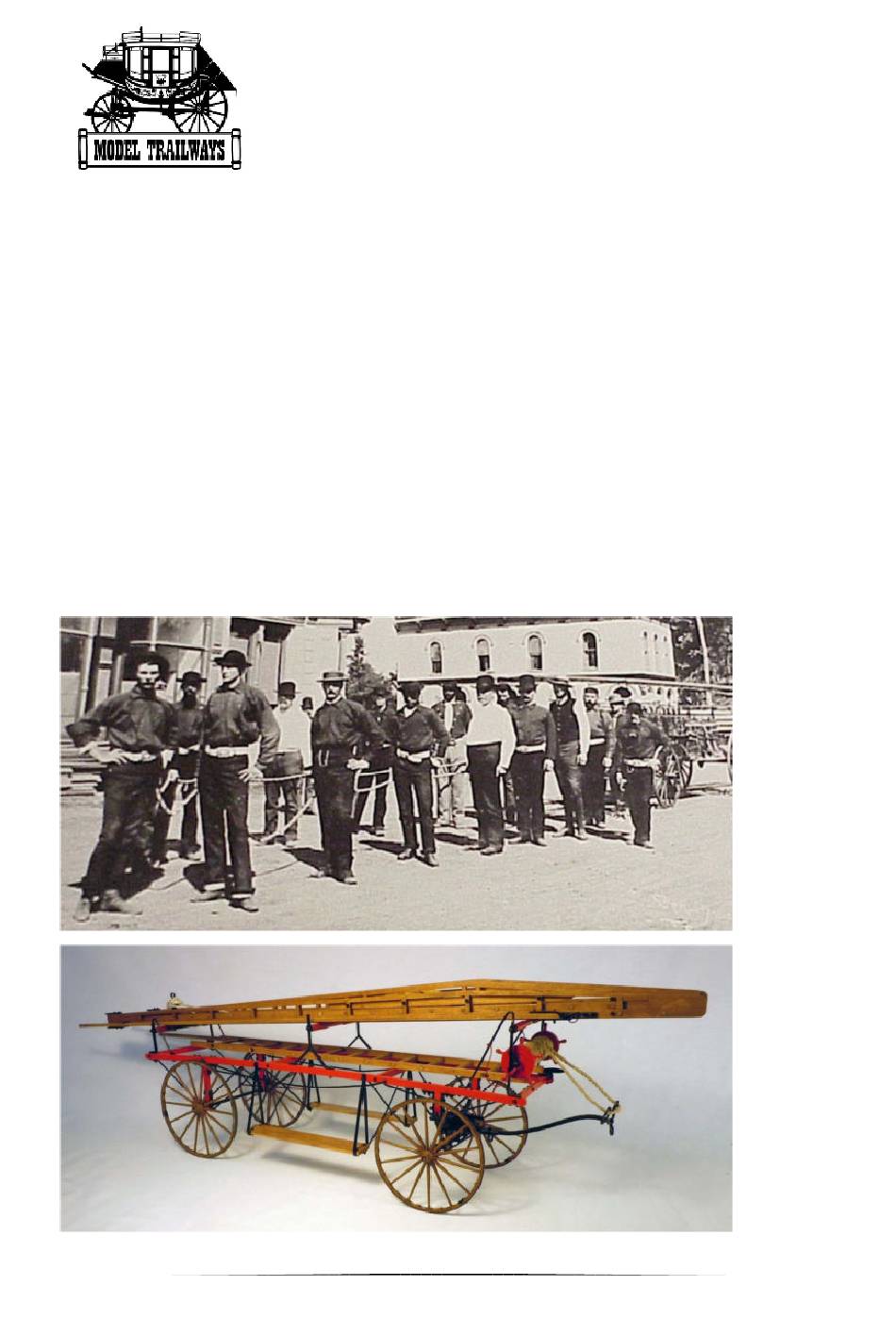

1/12 Leiterwagen von 1890
Artikel-Nummer MS 6007 / FA 546007
Über den Haken- und Leiterwagen von 1890
Dieser Wagen wurde von den bereitwilligen Händen beherzter Rauchschlucker zu so
manchem Feuer gezogen. Für viele kleine Gemeinden war der Haken- und Leiterwagen oft
die erste Anschaffung von Feuerlöschgeräten. Damals ging es mehr um die Rettung als um
das Löschen des Feuers. Die Seilrolle wurde für die Anzahl der ziehenden Männer
ausgelassen; dann wurden die Rollenstopps in die Umlenkrolle eingesetzt, und die Männer
traten in die Schlaufe, ergriffen das Seil mit beiden Händen und liefen in einer Reihe zum
Feuer. Dieser besondere Wagen war eine Übergangskonstruktion und hatte zwei Ringe am
Seilgriff, um eine Anhängevorrichtung für ein Pferd zu befestigen. Für die Männer muss es
eine Herausforderung gewesen sein, die Hügel hinauf- und hinabzusteigen, und sobald die
Mittel der Gemeinde es zuließen, wurde eine pferdegezogene Version eingeführt.
Gebr. FALLER GmbH - 01/2022
Vertrieb D/A/CH:
Gebr. FALLER GmbH
D-78148 Gütenbach
info@faller.de
www.faller.de
1
Werbung
Verwandte Anleitungen für Faller MS 6007
Inhaltszusammenfassung für Faller MS 6007
- Seite 1 1/12 Leiterwagen von 1890 Artikel-Nummer MS 6007 / FA 546007 Über den Haken- und Leiterwagen von 1890 Dieser Wagen wurde von den bereitwilligen Händen beherzter Rauchschlucker zu so manchem Feuer gezogen. Für viele kleine Gemeinden war der Haken- und Leiterwagen oft die erste Anschaffung von Feuerlöschgeräten.
- Seite 2 Dieser Bausatz enthält viele Britannia-Teile (Weißmetall). Entfernen Sie zunächst alle Gussfugen mit einem Bastelmesser, indem Sie die hintere Kante als Schaber verwenden, und feilen oder schleifen Sie dann mit einem feinen Schleifstab oder Sandpapier. Wichtig: Gebr. FALLER GmbH - 01/2022...
- Seite 3 Besorgen Sie sich je eine Sprühdose Graue Grundierung Gray Primer; Banner Rot, Red; Schwar glänzend Klarlack glänzend (Etwa von VALLEJO). Lesen Sie die Bauanleitung und sehen Sie sich die Pläne an, um sich mit den verschiedenen Teilen und Komponenten und deren Zusammenhängen vertraut zu machen. Gebr. FALLER GmbH - 01/2022...
- Seite 4 Zustand und der Druck in der Dose wird leicht erhöht, so dass die Farbe besser aufgetragen werden kann. Nehmen Sie sich Zeit und genießen Sie den Bauprozess ebenso wie das fertige Modell. Gebr. FALLER GmbH - 01/2022...
- Seite 5 1 Sprühdose Krylon Banner Rot 1 Sprühdose Krylon Satin Black 1 Sprühdose Satin Clear. 1 Flasche Satin Dark Tan Empfohlene Werkzeugliste: Bastelmesser und klingen (etwa von FALLER) Kleine Spitzzange Kleiner Seitenschneider Pinzette - gerade und gebogen Mittelgroße Mill Bastardfeile Diverse Nadelfeilen...
- Seite 6 Löchern angebracht. Verwenden Sie auch hier ein kleines Quadrat, um sicherzustellen, dass der Querträger rechtwinklig ist. Fügen Sie nun den dritten und vierten Querträger mit Hilfe der Positionslöcher ein und verwenden Sie einen kleinen Winkel, um sicherzustellen, dass der Querträger rechtwinklig ist. Gebr. FALLER GmbH - 01/2022...
- Seite 7 Sobald der Kleber ausgehärtet ist, schieben Sie die Mittelschwenkbefestigung in die Mitte der Sattelkupplung und achten Sie darauf, dass sie vollständig auf der Achsstrebe aus Linde sitzt, und kleben Sie sie fest. Siehe Bild unten. Gebr. FALLER GmbH - 01/2022...
- Seite 8 Löcher am anderen Ende der Achsstrebe stecken. Sobald jede Achse Sobald jede Achsstrebe justiert und an ihrem Platz ist, fügen Sie zwei Stollenhalterungen an den Enden der kurzen Achsstollen hinzu und kleben dann die acht (8) Dichtungsmuttern an ihren Platz. Siehe Foto unten. Gebr. FALLER GmbH - 01/2022...
- Seite 9 Zusammenbau des Waggonrahmens Reinigen, feilen, trocken einpassen, anpassen und dann alle folgenden Teile der Rahmenbaugruppe mattschwarz lackieren: Obere Sattelkupplungshälfte (1); Sattelkupplungs-Stützarm (1); Sattelkupplungs-"Y"-Stütze (1); Hinterachse (1); Hinterachs-Halterungen (4) Vorne zwei (2) mit runden Köpfen und Gebr. FALLER GmbH - 01/2022...
- Seite 10 3/8"-Vierkantschrauben und Muttern in die Löcher ein. Lokalisieren Sie die Hinterachsstützen und verwenden Sie ein kleines Quadrat, um sicherzustellen, dass die Stützarme rechtwinklig sind. Fügen Sie nun die Hinterachse hinzu und positionieren Sie sie in gleichmäßigen Abständen auf den hinteren Achsstützen. Gebr. FALLER GmbH - 01/2022...
- Seite 11 Leiterrolle in das Loch der rechten Halterung und dann in das Loch der linken Halterung. Kleben Sie nun die Schrauben mit der linken Halterung senkrecht und fügen Sie die drei Dichtungsmuttern hinzu. Gebr. FALLER GmbH - 01/2022...
- Seite 12 Rahmenseite. Fügen Sie nun zwei (2) lackierte Vierkantmuttern auf der Oberseite des Rahmens gegenüber dem Mittelpfosten hinzu. Schneiden Sie ein 1/16" langes Stück des Gewindeschaftes ab, kleben Sie es in die Mutter und lackieren Sie es nach. Siehe Bild unten. Gebr. FALLER GmbH - 01/2022...
- Seite 13 Fügen Sie die vorderen Achshalterungen (4) hinzu; vorne zwei (2) mit runden Köpfen und hinten zwei (2) mit Muttern. Achten Sie darauf, dass die Winkel mit der Achshalterung übereinstimmen und dass die runden Köpfe nach vorne zeigen. Siehe Abbildung unten. Gebr. FALLER GmbH - 01/2022...
- Seite 14 3/8"-langen Rundkopfschrauben aufzunehmen. Siehe die Bilder unten. Bauen Sie die Seilrolle zusammen, indem Sie die beiden (2) Griffe der Seilrolle mit den Anschlaglöchern in einer Linie zueinander ausrichten. Legen Sie die Griffe auf eine flache Gebr. FALLER GmbH - 01/2022...
- Seite 15 Ende der Kordel an den abgewinkelten Arm der Rollenhalterung und schneiden Sie den Überschuss vorsichtig ab. Führen Sie das gerade Ende in das Loch des Rollengriffs ein. Wiederholen Sie den Vorgang für die andere Seite. Siehe Bilder unten. Gebr. FALLER GmbH - 01/2022...
- Seite 16 Sie dann die Schraubenpositionen und fügen Sie Schrauben und Muttern hinzu. Bringen Sie Vierkantmuttern an den Wellenenden der drei Leiterrollen an; achten Sie darauf, dass die Wellen nicht mit den Halterungen verklebt werden. Die Leiterrolle sollte sich frei drehen lassen. Gebr. FALLER GmbH - 01/2022...
- Seite 17 Befestigen Sie die beiden (2) Trittbrettbaugruppen mit vier (4) 3/8" langen Vierkantschrauben an den lasergeschnittenen 1/16" Löchern im Rahmen und kleben Sie sie an den Rahmen. Sobald der Kleber ausgehärtet ist, drehen Sie den Rahmen auf den Kopf, um die Trittbrettstreben hinzuzufügen. Gebr. FALLER GmbH - 01/2022...
- Seite 18 2. Suchen Sie eine 1/8" x 1/8" x 12" Linde und schneiden Sie acht (8) 1-Zoll-Stücke zu. 3. Kleben Sie die 1-Zoll-Streifen diagonal über jede Ecke der quadratischen Halterung auf beiden Seiten (siehe Foto 1). Bauen Sie die Räder: Gebr. FALLER GmbH - 01/2022...
- Seite 19 Zeichnung des Felgenumfangs aus und verwenden Sie vier (4) Federklammern, um die Felge fest zu halten. (Siehe Foto 1). Setzen Sie die lackierte (Satin Dark Tan) Radnabe mit der flachen Achslagerfläche nach oben in das Mittelloch der Radmontagevorrichtung ein. Gebr. FALLER GmbH - 01/2022...
- Seite 20 12. Legen Sie die Montagevorrichtung beiseite, damit der Kleber aushärten kann, während die Felgenklemmen an ihrem Platz sind und alle Speichen in ihrer richtigen Position sind. Um eine gute und feste Verbindung zu gewährleisten, geben Sie vorsichtig einige Tropfen CA- Gebr. FALLER GmbH - 01/2022...
- Seite 21 Speiche zu achten ist. Am Ende sollten sich alle Speichen gleich leicht und luftig anfühlen und so gut wie möglich identisch sein. 18. Mit der neuen, scharfen Klinge schneiden Sie vorsichtig von der 1/4-Zoll-Markierung an der Speiche einen spitz zulaufenden Schnitt an der Speiche hinunter zum Rand, wobei Sie Gebr. FALLER GmbH - 01/2022...
- Seite 22 Speichen und von außen nach unten, mittig auf der flachen Oberfläche der Felge, wo der Reifen angebracht werden soll. Hinweis: Bohren Sie nicht an zwei Stellen, die sich direkt gegenüberliegen, da an diesen Stellen die Gussfelgen-Verbindungsplatten in der Mitte angebracht werden. (Siehe Foto 5). Gebr. FALLER GmbH - 01/2022...
- Seite 23 Ansammlung von Schlamm auf der Felgenoberfläche zu reduzieren. Beginnen Sie beim Schneiden mit einer scharfen Klinge Nr. 11 an einer Speiche oder einem Schraubenkopf und schneiden Sie langsam, indem Sie die Klinge in Scheiben schneiden und jeweils nur ein wenig entfernen. Gebr. FALLER GmbH - 01/2022...
- Seite 24 Loch der oberen Sattelkupplungshalterung. Fügen Sie nun eine Vierkantmutter oben auf der Schraube hinzu und kleben Sie nur die Mutter vorsichtig fest. Die Sattelkupplung sollte sich frei drehen können. Siehe das Bild unten. Die Mutter ist zur Verdeutlichung nicht lackiert. Gebr. FALLER GmbH - 01/2022...
- Seite 25 Abbildungen unten zu sehen. Sobald sich das Seil an den Führungsschlaufen schließt, stecken Sie die Rollenstopper in die Löcher in den Rollengriffen auf jeder Seite. Klemmen Sie das Seil nun vorsichtig an den beiden Führungsschlaufen ein, um das Seil abzurichten. Gebr. FALLER GmbH - 01/2022...
- Seite 26 Beizen Sie die Stange (3/16" x 18") mit wasserbasierter Eichenholzbeize und besprühen Sie sie anschließend mit einem klaren Satinlack. Kleben Sie den Haken auf den Holzpfahl, indem Sie den Schaft des Hakens in das 1/16"- Loch einführen. Gebr. FALLER GmbH - 01/2022...
- Seite 27 Sobald die Muttern an ihrem Platz sind, kleben und feilen Sie das Ende quadratisch. Wenn alle Stäbe und Muttern an ihrem Platz sind, lackieren Sie sie mattschwarz. Legen Sie die fertige Leiter zur späteren Verwendung beiseite. Bau der Hauptleiter: Gebr. FALLER GmbH - 01/2022...
- Seite 28 Ende der Leiterseite, hinzu. Schneiden Sie die vorletzte Sprosse 1- 15/16" und die unterste Sprosse 2-1/8" zu. Hinweis: Aufgrund der Krümmung müssen die letzten beiden Sprossenlöcher eventuell nachgebohrt werden, um die Krümmung auszugleichen. Gebr. FALLER GmbH - 01/2022...
- Seite 29 Zuschneiden lackieren Sie zuerst das Ende der Schraube und setzen dann die Schraube in das Loch ein und kleben sie fest. Sobald alle Bolzen an ihrem Platz sind und die Enden lackiert sind, kleben Sie die Schienen an ihren Platz. Siehe Bilder unten. Gebr. FALLER GmbH - 01/2022...
- Seite 30 Riemenscheibenbügel in das Loch zwischen der ersten und zweiten Sprosse und schrauben Sie dann die Flügelmutter auf den Gewindeschaft und kleben Sie sie fest. Wie unten zu sehen. Setzen Sie das Riemenscheibenrad in das Joch ein, wobei Sie die Löcher ausrichten, Gebr. FALLER GmbH - 01/2022...
- Seite 31 Schulterenden entfernt, wo der runde Zapfen beginnt. Kleben Sie dann den Anschlaghebel 1/16" vom linken Leiteranschlag entfernt ein. Wenn die quadratische Zapfenwelle lackiert ist, kratzen Sie die Farbe von der runden Welle ab, die in das Holz eingreift. Gebr. FALLER GmbH - 01/2022...
- Seite 32 1/32"-Stange wird auf eine Länge von 2-1/4" gekürzt. Sobald jede Verstärkungsstrebe zugeschnitten ist, füge die 10 Vierkantmuttern an den Enden der Stangen hinzu und klebe sie fest. Wenn der Kleber ausgehärtet ist, die Enden beschneiden und feilen und mit Farbe ausbessern. Gebr. FALLER GmbH - 01/2022...
- Seite 33 Sprosse, an die die Seilklemme geklebt ist. Siehe das Bild unten. Dieses Seilstück wird verwendet, um die Sprossenstopper freizuziehen und die Rückführung der oberen Leiter über die untere Leiter zu ermöglichen. Wenn es nicht gebraucht wird, wird dieses Seilstück zu einer Schlaufe geformt und auf den Stopphebel gelegt. Gebr. FALLER GmbH - 01/2022...
- Seite 34 Leiter sollte sich ausfahren, und wenn sie vollständig ausgefahren ist, sollte die Seilrolle wie in der Abbildung oben zu sehen sein. Das Seilrollenende der Leiterseile sieht wie in der Abbildung unten aus. Die Leiterstopper werden mit dem losen Ende der weißen Schnur von den Sprossen weggezogen. Gebr. FALLER GmbH - 01/2022...
- Seite 35 Die Hauptkomponenten des Modells sind fertig. Setzen Sie den Haken und die einstöckige Schiebeleiter auf die Querträger. Legen Sie dann die Hauptleiter so an, dass der quadratische Teil an der hinteren Leiterrolle anliegt. Siehe Bilder unten. Gratulation – Sie haben es geschafft! Gebr. FALLER GmbH - 01/2022...
- Seite 36 Gebr. FALLER GmbH - 01/2022...
