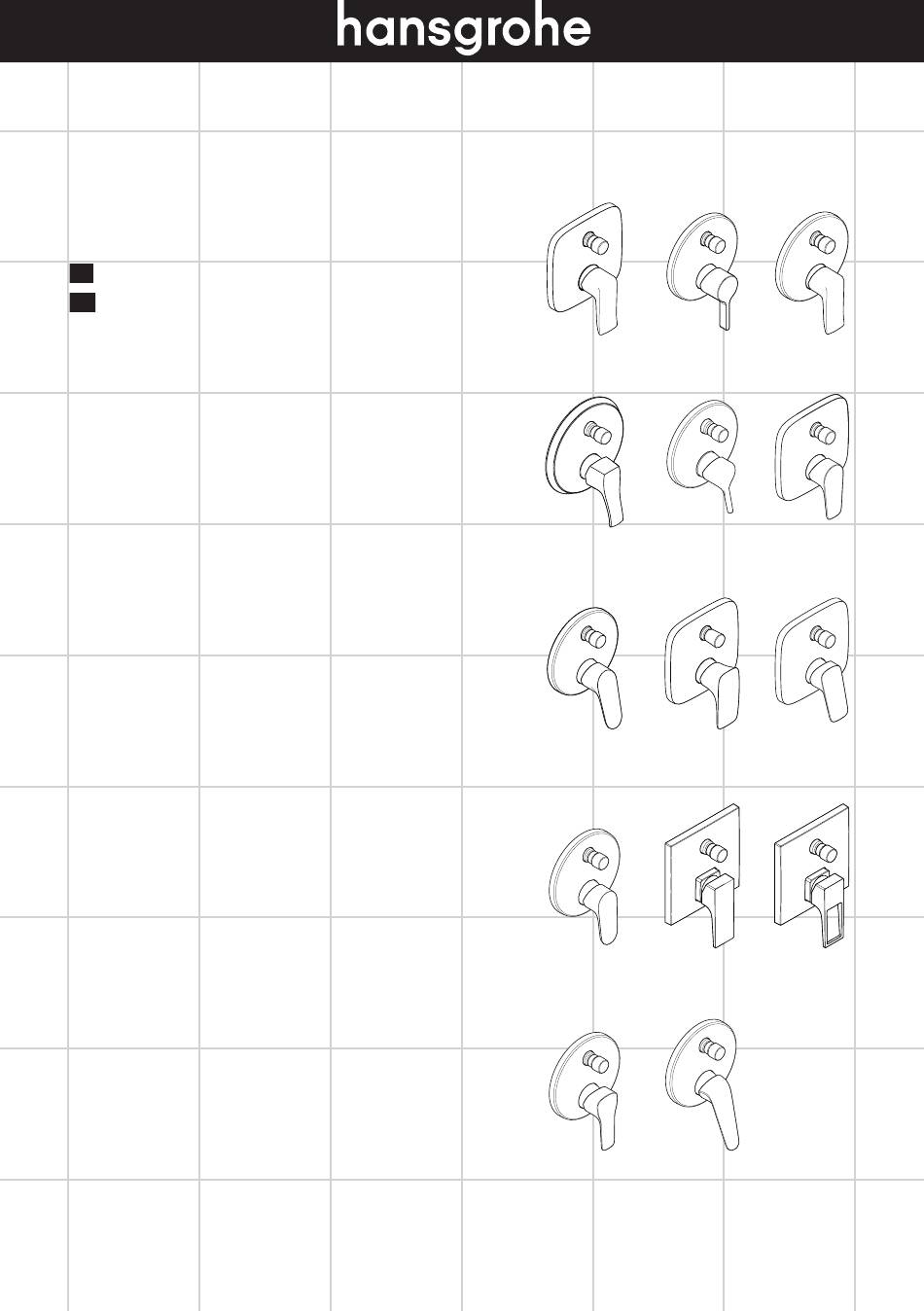

- Seite 1 DE Gebrauchsanleitung / Montageanleitung EN Instructions for use / assembly instructions Metris Metris S Metris 31454003 31465003 31493003 Metris Classic Talis S Talis E 31485003 72405003 71745003 Decor PuraVida Logis 31945003 15445XX3 71405003 31945223 Ecos Metropol Metropol 14431003 32545003 74545003 14431003 MySport Novus 71249000 71045003 71248003...
- Seite 2 Bester Service, beste Preise Ihr Online-Fachhändler für: • Kostenlose und individuelle Beratung • TOP Bewertungen • Hochwertige Produkte • Exzelenter Kundenservice • Kostenloser und schneller Versand • Über 20 Jahre Erfahrung E-Mail: info@unidomo.de Tel.: 04621 - 30 60 89 0 www.unidomo.de uniDomo GmbH &...
- Seite 3 Deutsch Sicherheitshinweise Symbolerklärung Bei der Montage müssen zur Vermeidung von Kein essigsäurehaltiges Silikon verwenden! Quetsch- und Schnittverletzungen Handschuhe getragen werden. Justierung (siehe Seite 6) Das Produkt darf nur zu Bade-, Hygiene- und Körper- reinigungszwecken eingesetzt werden. Einstellen der Warmwasserbegrenzung. In Große Druckunterschiede zwischen den Kalt- und Verbindung mit Durchlauferhitzern ist eine Warmwasseranschlüssen müssen ausgeglichen Warmwassersperre nicht zu empfehlen. werden. Bedienung Montagehinweise (siehe Seite 7) • Vor der Montage muss das Produkt auf Transportschä- Maße den untersucht werden. Nach dem Einbau werden (siehe Seite 8) keine Transport- oder Oberflächenschäden anerkannt. Durchflussdiagramm • Die Leitungen und die Armatur müssen nach den gülti- (siehe Seite 9) gen Normen montiert, gespült und geprüft werden. • Die in den Ländern jeweils gültigen Installationsrichtli- freier Durchfluss: nien sind einzuhalten. Abgang Brause Abgang Wanne Technische Daten Serviceteile (siehe Seite 16) Betriebsdruck: max. 1 MPa XX = Farbcodierung...
- Seite 4 English Safety Notes Symbol description Gloves should be worn during installation to prevent Do not use silicone containing acetic acid! crushing and cutting injuries. The product may only be used for bathing, hygienic Adjustment (see page 6) and body cleaning purposes. The hot and cold supplies must be of equal pres- To adjust the hot water limiter. Using a hot sures. water limiter in combination with a continu- ous flow water heater is not recommended. Installation Instructions Operation • Prior to installation, inspect the product for transport (see page 7) damages. After it has been installed, no transport or surface damage will be honoured. Dimensions • The pipes and the fixture must be installed, flushed (see page 8) and tested as per the applicable standards. Flow diagram • The plumbing codes applicable in the respective (see page 9) countries must be observed. free flow: Technical Data Shower outlet Tub outlet Operating pressure: max. 1 MPa Recommended operating pressure:...
- Seite 5 01800180...
- Seite 6 (0,1 Nm) PuraVida 15445XX3 Metris 31454003 Logis 71405003 Talis E 71745003 Metropol 32545003 / 74545003 SW 2 mm (4 Nm) SW 4 mm (5 Nm)
- Seite 7 60 °C 10 °C 0,3 MPa...
- Seite 8 öffnen / open schließen / close warm / hot kalt / cold...
- Seite 9 Metris Metris S Metris Metris Classic 31454003 31465003 31487003 31485003 52 - 80 75 - 103 105 - 133 Talis S Talis E Decor PuraVida 72405003 71745003 31945003/ 31945223 15445XX3 5 2 - 8 0 52 - 80 5 9 - 87 6 9 - 9 7 8 8 - 116 9 2 - 12 0...
- Seite 10 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Q = l/min 12 18 24 30 36 42 48 Q = l/sec...
- Seite 11 Metris S 31465003 Decor 31945003 Talis S 72405003 Metris 31493003 96525000 (M5x20) 95014000 92602000 (20x2,5) 98199000 (17x2) 94073000 98796000 98133000 SW 38 mm (16x2) 98793000 (Ø 145 mm) 95008000 98794000 98791000 95140000 98142000 92730000 (23x3) 98400000 (39x1,5) 98795000 96454000 98433000 (M5x55) (30x1,5) 97667000 98790000 (M4x10) 98418000 SW 2 mm (43x3) 96338000 96338000 96338000...
- Seite 12 PuraVida 15445XX3 Metris 31454003 Logis 71405003 Talis E 71745003 96525000 (M5x20) 95014000 98199000 (17x2) 92602000 94073000 (20x2,5) 98796000 98133000 SW 38 mm (16x2) 98793000 (Ø 145 mm) 95008000 98794000 95140000 98142000 92730000 (23x3) 98400000 (39x1,5) 95274XX0 98433000 96454000 (30x1,5) (M5x55) 98795000 98790000 97667000 98418000 (M4x10) (43x3) 97667000 SW 2 mm 95275000 98795000 (M4x10)
- Seite 13 Metris Classic 31485003 96525000 95014000 (M5x20) 98199000 (17x2) 92602000 94073000 (20x2,5) 98796000 98133000 SW 38 mm 98793000 (16x2) 98418000 (Ø 145 mm) 98142000 95008000 (43x3) (23x3) 95140000 98794000 92730000 98795000 98400000 (39x1,5) 98433000 (30x1,5) 96454000 (M5x55) 97667000 (M4x10) 98790000 SW 2 mm 95410000 (Ø 170 mm) 96338000 31294000 (Metris Classic) 13596000 (22 mm Ø 170 mm) 97747000...
- Seite 14 Metropol 32545003 / 74545003 94073000 98199000 95014000 (17x2) SW 15 mm 98133000 92602000 95008000 (16x2) (20x2,5) 98796000 SW 38 mm 96525000 98142000 96454000 (M5x20) (23x3) SW 4 mm 98794000 92730000 95140000 SW 4 mm 98400000 98795000 97667000 (39x1,5) 98433000 (M4x10) 98793000 (30x1,5) SW 2 mm 93143000 (Ø 145 mm) 98436000 (54x3) 93144000 96338000 93075000 (Metropol) 96338000 93076000...
- Seite 15 Ecos 14430000 / 14431003 MySport 71249000 / 71248003 Decor 31945223 Novus 71045003 98199000 (17x2) 95014000 SW 15 mm 92602000 94073000 95008000 (20x2,5) 98133000 98796000 (16x2) SW 38 mm 96454000 93243000 (M5x55) (M5x35) 98794000 SW 4 mm 92730000 98142000 95140000 98791000 (23x3) SW 4 mm 98400000 (39x1,5) 98795000 98433000 (30x1,5) 98793000 97667000 (Ø 145 mm) 98790000 (M4x10) 98418000 SW 2 mm (43x3) 96338000 95518000...
- Seite 17 Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
