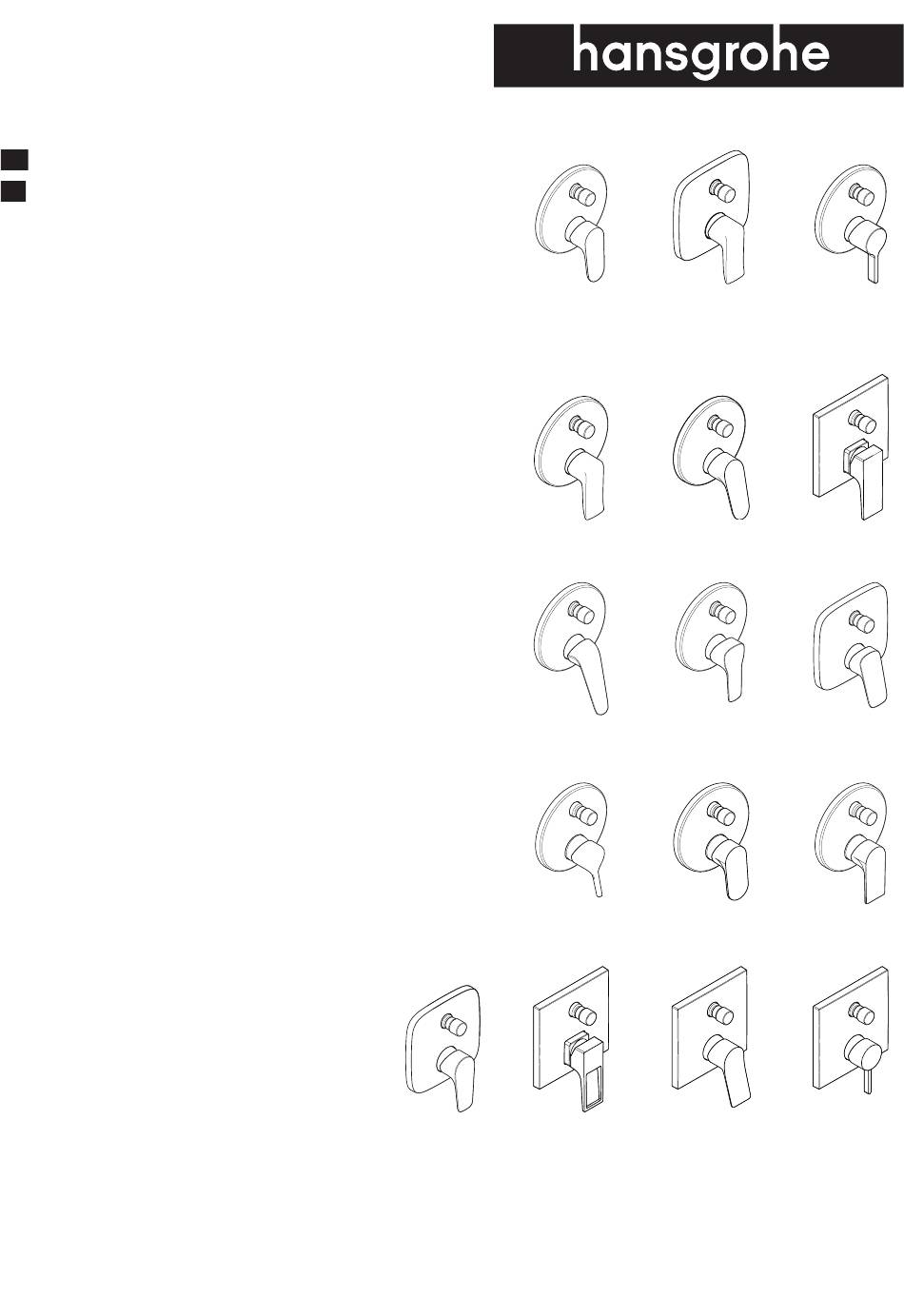

EN Instructions for use / Assembly instructions
DE Gebrauchsanleitung / Montageanleitung
2
3
Ecos
14430000
14431003
Metris
31493003
Novus
71045003
Talis S
72405XX3
Talis E
Metropol
71745XX3
74545003
Metris
Metris S
31454003
31465003
Focus
Metropol
31945XX3
32545XX3
MySport
Logis
71249000
71405003
Rebris S
Rebris E
72466XX3
72468XX3
Vivenis
Finoris
75415XX3
76415XX3
Werbung
Verwandte Anleitungen für HANSGROHE Vivenis 75415 3 Serie
Inhaltszusammenfassung für HANSGROHE Vivenis 75415 3 Serie
- Seite 1 EN Instructions for use / Assembly instructions DE Gebrauchsanleitung / Montageanleitung Ecos Metris Metris S 14430000 31454003 31465003 14431003 Metris Focus Metropol 31493003 31945XX3 32545XX3 Novus MySport Logis 71045003 71249000 71405003 Talis S Rebris S Rebris E 72405XX3 72466XX3 72468XX3 Talis E Metropol Vivenis Finoris 71745XX3 74545003 75415XX3 76415XX3...
- Seite 2 English Adjustment (see page 8) Safety Notes To adjust the hot water limiter. Using a hot water limiter in Gloves should be worn during installation to prevent combination with a continuous flow water heater is not crushing and cutting injuries. recommended. The product may only be used for bathing, hygienic and body cleaning purposes. Dimensions (see page 4) Children as well as adults with physical, mental and/ or sensoric impairments must not use this product Flow diagram (see page 5) without proper supervision. Persons under the free flow influence of alcohol or drugs are prohibited from 1 Shower outlet using this product. 2 Tub outlet The hot and cold supplies must be of equal pressures. Spare parts (see page 9) Installation Instructions XX = Colors • Prior to installation, inspect the product for transport 00 = Chrome Plated damages. After it has been installed, no transport or 14 = Brushed Bronze surface damage will be honoured.
- Seite 3 Deutsch Sicherheitshinweise Symbolerklärung Bei der Montage müssen zur Vermeidung von Kein essigsäurehaltiges Silikon verwenden! Quetsch- und Schnittverletzungen Handschuhe Justierung (siehe Seite 8) getragen werden. Das Produkt darf nur zu Bade-, Hygiene- und Einstellen der Warmwasserbegrenzung. In Verbindung Körperreinigungszwecken eingesetzt werden. mit Durchlauferhitzern ist eine Warmwassersperre nicht Kinder, sowie Erwachsene mit körperlichen, geistigen zu empfehlen. und / oder sensorischen Einschränkungen dürfen das Maße (siehe Seite 4) Produkt nicht unbeaufsichtigt benutzen. Personen, die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Durchflussdiagramm (siehe Seite 5) Produkt nicht benutzen. freier Durchfluss Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen ausgeglichen 1 Abgang Brause werden. 2 Abgang Wanne Montagehinweise Serviceteile (siehe Seite 9) XX = Farbcodierung • Vor der Montage muss das Produkt auf Transportschä- 00 = Chrom den untersucht werden. Nach dem Einbau werden 14 = Brushed Bronze keine Transport- oder Oberflächenschäden anerkannt.
- Seite 4 Ecos Metris Metris S Metris 14430000 / 14431003 31454003 31465003 31493003 52 - 80 52-80 63 - 91 75 - 103 91 - 119 105 - 133 Focus Metropol Novus MySport 31945XX3 32545XX3 / 74545003 71045003 71249000 52 - 80 52 - 80 49 - 77 60 - 88 82 - 110 57 - 85...
- Seite 5 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 12 18 24 30 36 42 48 Q = l/min Q = l/sec open / öffnen close / schließen hot / warm cold / kalt...
- Seite 6 01800180 ( 5 N...
- Seite 7 (0,1 Nm) Metris 31454003 Metropol 32545XX3 / 74545003 Logis 71405003 Talis E 71745XX3 Vivenis 75415XX3 Finoris 76415XX3 2 mm (4 Nm) 4 mm (5 Nm)
- Seite 8 60 °C 10 °C 0,3 MPa 36°C 38°C 50°C 60°C 43°C 55°C 17 x...
- Seite 9 Ecos 94073000 95014000 93243000 14430000 (M5X35) 98199000 14431003 (17x2) 92602000 Metris S (20x2,5) 98133000 98433000 31465003 (16x2) (30x1,5) Metris 98793000 31493003 98142000 95008000 (23x3) Focus 92730000 98794XX0 95140000 31945XX3 98791000 98400000 Novus 98795XX0 (39x1,5) 71045003 98796000 (38 mm) MySport 96454000 (M5x55) 71249000 98790XX0 Talis S...
- Seite 10 Metris 95014000 94073000 93243000 31454003 98199000 (M5X35) (17x2) Logis 92602000 71405003 (20x2,5) 98433000 98133000 Talis E (30x1,5) (16x2) 71745XX3 98793000 95008000 98142000 92730000 (23x3) 98794XX0 95140000 98400000 95275XX0 (39x1,5) 98795XX0 98796000 (38 mm) 96454000 (M5x55) 98790XX0 96338000 98418000 92224000 (43x3) Logis 97667000 96338000 (M4x10)
- Seite 11 Vivenis 95014000 94073000 93243000 75415XX3 98199000 (M5X35) (17x2) Finoris 92602000 96338000 76415XX3 (20x2,5) 98433000 98133000 (30x1,5) 94298XX0 (16x2) Finoris 98793000 95008000 92730000 98142000 98794XX0 95140000 (23x3) 98400000 94302XX0 (39x1,5) 98795XX0 98796000 (38 mm) 96454000 (M5x55) 98790XX0 98418000 (43x3) 97667000 (M4x10) 96338000 94297XX0 Vivenis Ecos...
- Seite 12 *www.hansgrohe.com/warrant y EN Cleaning recommendation / Warranty / Contact DE Reinigungsempfehlung / Garantie / Kontakt Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
