Wolf SM2 Montageanleitung Und Bedienungsanleitung Seite 27
Solarmodul
Vorschau anzeigen
Andere Handbücher für SM2:
- Montage- und bedienungsanleitung (64 Seiten) ,
- Montage- und bedienungsanleitung (44 Seiten) ,
- Bedienungsanleitung (44 Seiten)
Inhaltsverzeichnis
Anlagenkonfiguration 8:
Netzschalter
bauseits
Solarkreis-
pumpe SKP1
Netzanschluss
230V~ 50Hz
Solarspeicher 1
3061593_201605
Elektrischer Anschluss

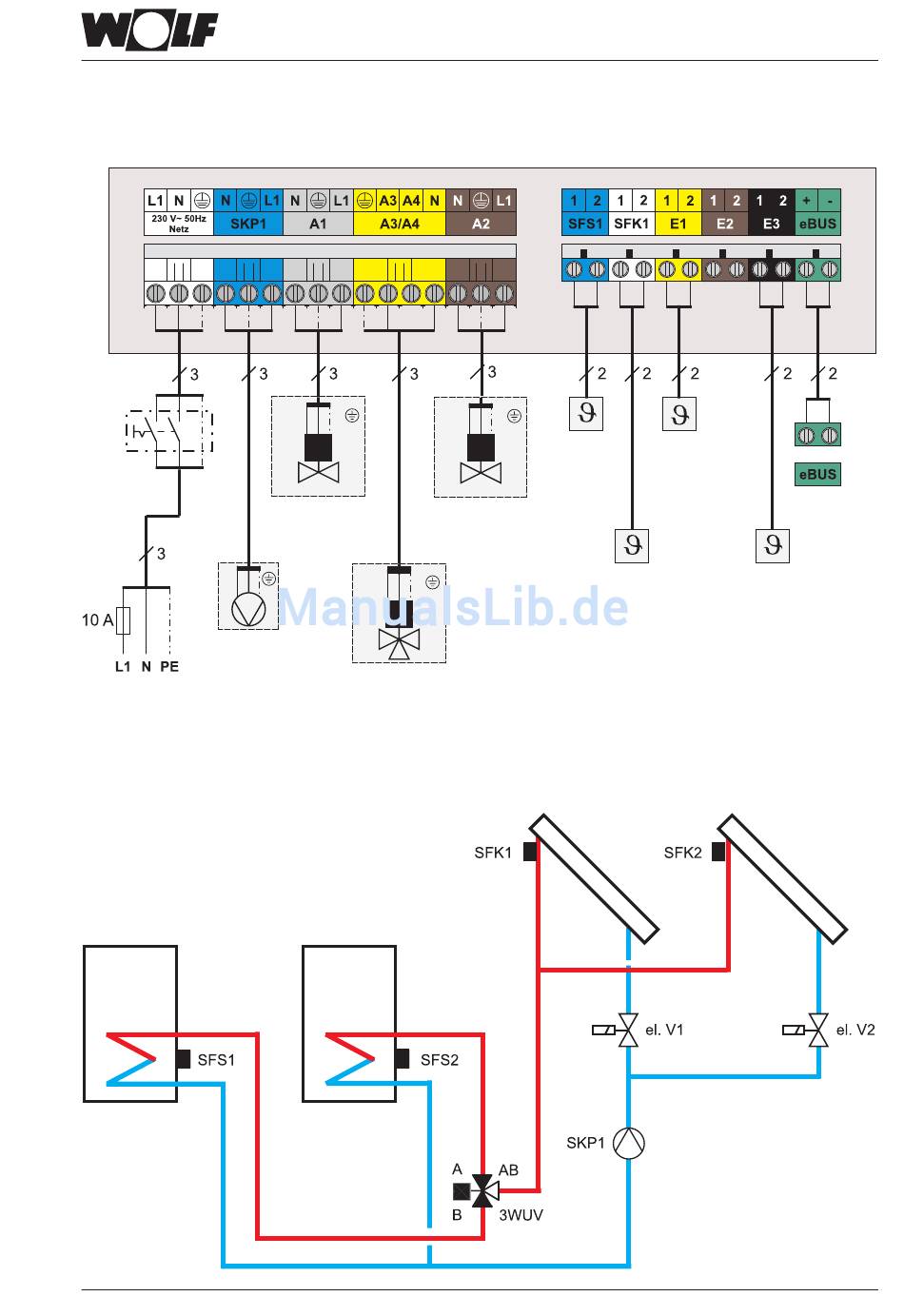

Zweikreisanlage mit 2 Kollektorfelder, 2 Solarspeicher und
einer Solarkreispumpe
Elektrisches
Elektrisches
Ventil el. V1
Ventil el. V2
Umschaltventil
3WUV
Solarspeicher 2
Solarfühler
Solarfühler
Speicher 1
Speicher 2
SFS1
SFS2
Solarfühler
Kollektor
Kollektorfeld 1
SFK1
Kollektor-
feld 1
Solarfühler
Kollektor
Kollektor-
feld 2
SFK2
Kollektor-
feld 2
27
