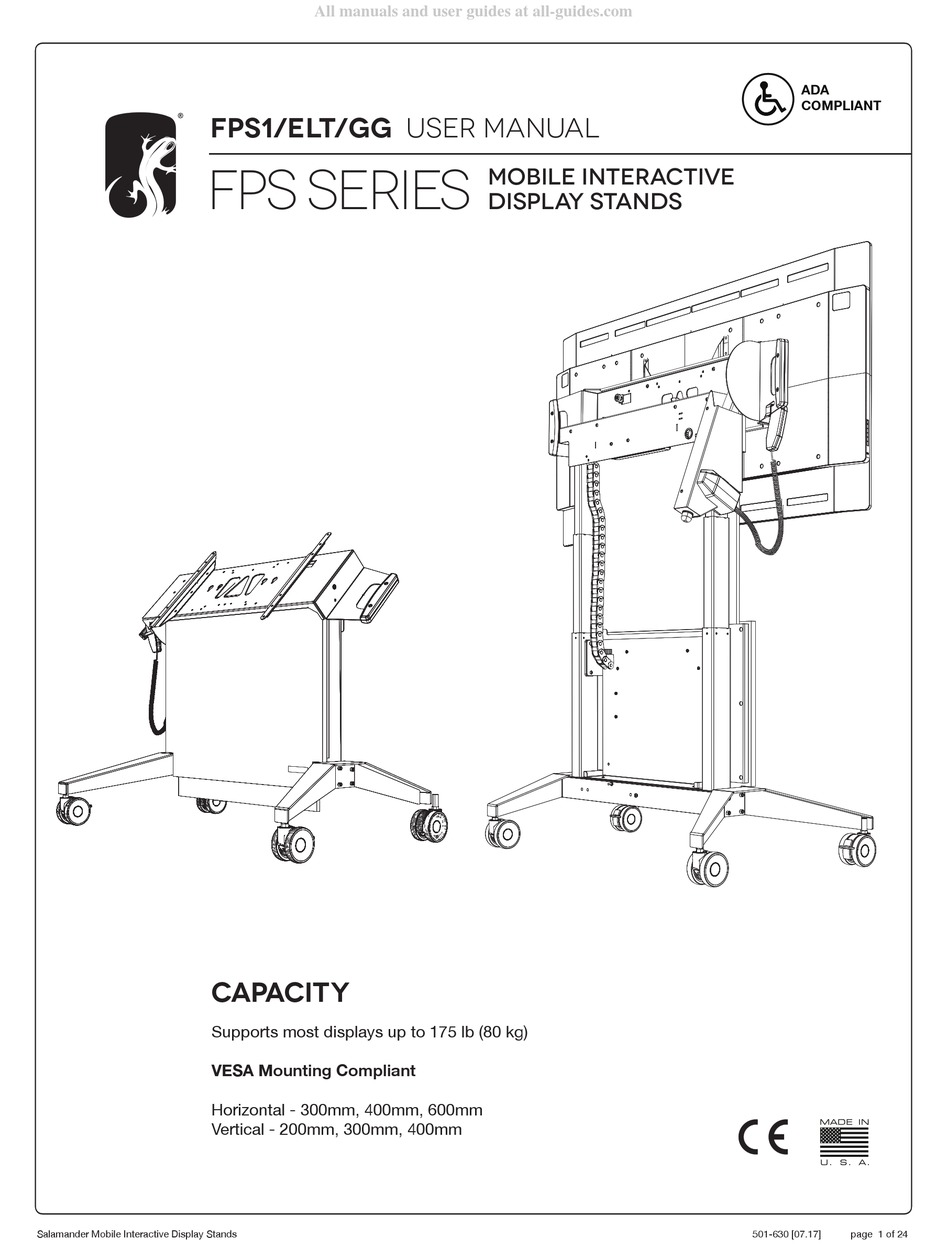

fps1/elt/gg user manuAl
FPS SERIES
CAPACITY
Supports most displays up to 175 lb (80 kg)
VESA Mounting Compliant
Horizontal - 300mm, 400mm, 600mm
Vertical - 200mm, 300mm, 400mm
Salamander Mobile Interactive Display Stands
All manuals and user guides at all-guides.com
mobile interactive
display stands
ADA
COMPLIANT
501-630 [07.17]
page 1 of 24
Werbung
Verwandte Anleitungen für Salamander Designs FPS1/ELT/GG
Inhaltszusammenfassung für Salamander Designs FPS1/ELT/GG
- Seite 1 All manuals and user guides at all-guides.com COMPLIANT fps1/elt/gg user manuAl FPS SERIES mobile interactive display stands CAPACITY Supports most displays up to 175 lb (80 kg) VESA Mounting Compliant Horizontal - 300mm, 400mm, 600mm Vertical - 200mm, 300mm, 400mm Salamander Mobile Interactive Display Stands 501-630 [07.17]...
- Seite 2 All manuals and user guides at all-guides.com PARTS PART NUMBER DESCRIPTION PHK-740 (bag) Display Mounting Fastener Set - Metric 301-695 M8 x 16mm Pan Phillips Screw 301-710 M6 x 20mm Pan Phillips Screw 1/4-20 x 3/8” Button Head Screw - for Display Bracket 300-518 301-010 5/16-18 x 3/4”...
- Seite 3 All manuals and user guides at all-guides.com warnings [English] WARNING! Failure to comply with these instructions may result in accident involving serious personal injury. Failing to follow these instructions can result in the product being damaged or being destroyed or voiding of the warranty.
- Seite 4 • There are no user-serviceable components within this device. Removal of the cover from this device may present a shock hazard, and void the warranty. Accessories and Spare Parts Please contact your nearest Salamander Designs dealer or www.salamanderdesigns.com/commercial Salamander Mobile Interactive Display Stands 501-630 [07.17]...
- Seite 5 All manuals and user guides at all-guides.com ASSEMBLY UNBOX & INSTALL LEGS Fold box sides down flat Prop base of unit up on cardboard supports Salamander Mobile Interactive Display Stands 501-630 [07.17] page 5 of 24...
- Seite 6 All manuals and user guides at all-guides.com INSTALL LEGS Install legs by having one person hold leg and other person fasten with “D” screws. Please note that the leg has a long side and short side - the long side with caster brake faces the front of the unit.
- Seite 7 All manuals and user guides at all-guides.com display installation Attach Brackets to Display Check depth of screw threads in display before inserting screws. Inserting a screw that is longer than the hole could result in damage to display. Depth can be confirmed by inserting hex wrench into hole and marking its length then confirming this length is sufficient by comparing it to the screw you are using.
- Seite 8 All manuals and user guides at all-guides.com Attach Display to Stand Loosely install ONE (1) “C” screw to the center of each display bracket. This will act as an alignment screw for the next step. 1/8” Gap 1. Position alignment screw into the “key hole” slot as shown and continue to hold display 2.
- Seite 9 All manuals and user guides at all-guides.com Connect Power Control box is located behind header. Insert power cord into control box as shown in illustration below: Install Final Display Mounting Screws • Using the wired remote, push the rotate button to flatten out the display into table position •...
- Seite 10 All manuals and user guides at all-guides.com Route Cables from Display to Stand Manage cables carefully. Use cable ties to keep wires away from pinch points. • Route cables between the back of display and the hole on the front of stand. •...
- Seite 11 All manuals and user guides at all-guides.com Español | français | Deutsch PIEZAS / PIÈCES / PARTS PART NUMBER DESCRIPTION PHK-740 (bag) Display Mounting Fastener Set - Metric 301-695 M8 x 16mm Pan Phillips Screw 301-710 M6 x 20mm Pan Phillips Screw 1/4-20 x 3/8”...
- Seite 12 All manuals and user guides at all-guides.com Español ADVERTENCIA ¡ADVERTENCIA! No cumplir con estas instrucciones puede resultar en accidentes que involucren lesiones personales serias. No seguir estas instrucciones puede resultar en daños o destrucción del producto e invalidez de la garantía. ¡ADVERTENCIA! Para el uso con monitores de video que pesen 300 lbs (136 Kg) o menos.
- Seite 13 • Accesorios y partes de repuesto Por favor contacte a su proveedor de Salamander Designs más cercano o ingrese a www.salamanderdesigns.com/commercial Salamander Mobile Interactive Display Stands 501-630 [07.17]...
- Seite 14 All manuals and user guides at all-guides.com français AVERTISSEMENT AVERTISSEMENT ! Le non-respect de ces instructions peut entraîner des accidents impliquant des blessures graves. Ne pas suivre ces instructions peut entraîner des dommages ou la destruction du produit ou l’annulation de la garantie. AVERTISSEMENT ! Pour une utilisation avec des moniteurs vidéo pesant 300lb (136kg) ou moins.
- Seite 15 • Aucune pièce interne ne peut être réparée par l’utilisateur. Retirer le couvercle de l’appareil peut présenter un risque d’électrocution et annuler la garantie. Accessoires et Pièces de Rechange Veuillez communiquer avec votre revendeur Salamander Designs le plus proche ou au www.salamanderdesigns.com/commercial Salamander Mobile Interactive Display Stands 501-630 [07.17]...
- Seite 16 All manuals and user guides at all-guides.com Deutsch Warnungen ACHTUNG! Die Nichtbeachtung dieser Anweisungen kann zu Unfällen mit schweren Verletzungen führen. Die Nichtbeachtung dieser Anweisungen kann dazu führen, dass das Produkt beschädigt oder zerstört wird, oder die Garantie verfällt. ACHTUNG! Zur Verwendung mit Videomonitoren mit einem Gewicht von 136 kg (300 lbs) oder weniger geeignet.
- Seite 17 All manuals and user guides at all-guides.com Salamander Mobile Interactive Display Stands 501-630 [07.17] page 17 of 24...
- Seite 18 All manuals and user guides at all-guides.com Desempacar e Instalar Patas Doblar los lados de la caja hasta que estén planos. Apoye la base de la unidad en los soportes de cartón. Déballer & Installer les Pieds Rabattez les côtés de la boîte à plat. Posez la base de l’appareil sur les supports en carton Auspacken &...
- Seite 19 All manuals and user guides at all-guides.com D x 8 Instale Las Patas Instale las patas pidiendo a una persona que sujete la pata, mientras que otra persona puede instalar de forma suelta los tornillos “D” (8 en total). Por favor considere que la pata tiene un lado largo y uno corto –...
- Seite 20 All manuals and user guides at all-guides.com Ears out Instalación de pantalla Agregar soportes a la pantalla - Revise la profundidad de los tornillos en la pantalla antes de insertarlos. Insertar un tornillo que es más largo que el agujero puede generar daños a la pantalla. La profundidad puede ser confirmada insertando la llave hexagonal y marcando su longitud para después confirmar que es suficiente en comparación con el tornillo que está...
- Seite 21 All manuals and user guides at all-guides.com 1/8” Gap Unir la pantalla al stand Instale de forma floja UN (1) tornillo “C” en el centro de cada soporte de pantalla. Esto funcionará como un tornillo de alineación para el próximo paso. 1.
- Seite 22 All manuals and user guides at all-guides.com Conectar la Electricidad Inserte el cable de electricidad como se muestra en la ilustración de abajo: Brancher l’alimentation Insérez le câble d’alimentation comme indiqué dans l’illustration ci-dessous : Strom Anschließen Stecken Sie das Netzkabel wie in der folgenden Abbildung gezeigt ein: Instale los tornillos de los soportes de la pantalla •...
- Seite 23 All manuals and user guides at all-guides.com Definir ruta de los cables desde la pantalla hasta el stand Gestione los cables cuidadosamente. Utilice lazos para cables para mantener los cables lejos de puntos que puedan dañarlos. • Guíe los cables entre la parte posterior de la pantalla y el agujero en la parte frontal del stand.
- Seite 24 All manuals and user guides at all-guides.com Solución de problemas • Revise que el cable de electricidad esté enchufado firmemente a la toma de corriente. • Apriete el botón de “abajo” continuamente durante varios segundos para reiniciar la unidad. • Puede encontrar más información sobre solución de problemas en la página cuatro de este manual. GARANTÍA LIMITADA PARA STANDS Y SOPORTES DE VIDEO COMERCIALES Salamander se enorgullece de soportar nuestros productos con garantías líderes en la industria.
