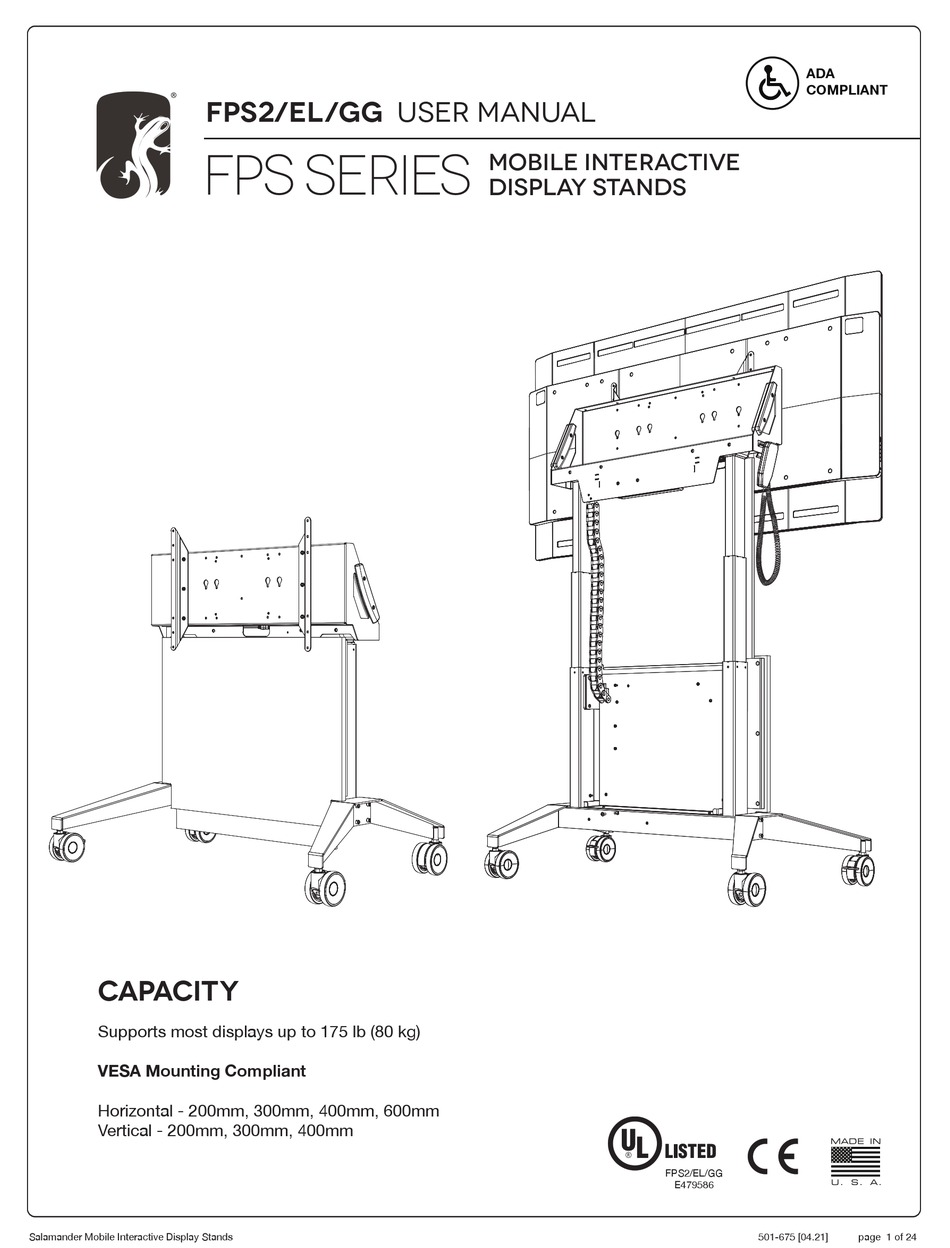

fps2/el/gg user manuAl
FPS SERIES
BLACK
CAPACITY
Supports most displays up to 175 lb (80 kg)
VESA Mounting Compliant
Horizontal - 200mm, 300mm, 400mm, 600mm
Vertical - 200mm, 300mm, 400mm
Salamander Mobile Interactive Display Stands
mobile interactive
display stands
COLOR
ADA
COMPLIANT
WHITE
FPS2/EL/GG
E479586
501-675 [04.21]
page 1 of 24
Werbung
Verwandte Anleitungen für Salamander Designs FPS2/EL/GG
Inhaltszusammenfassung für Salamander Designs FPS2/EL/GG
- Seite 1 COMPLIANT fps2/el/gg user manuAl FPS SERIES mobile interactive display stands COLOR WHITE BLACK CAPACITY Supports most displays up to 175 lb (80 kg) VESA Mounting Compliant Horizontal - 200mm, 300mm, 400mm, 600mm Vertical - 200mm, 300mm, 400mm FPS2/EL/GG E479586 Salamander Mobile Interactive Display Stands 501-675 [04.21]...
- Seite 2 PARTS PART NUMBER DESCRIPTION PHK-740 (bag) Display Mounting Fastener Set - Metric 301-695 M8 x 16mm Pan Phillips Screw 301-710 M6 x 20mm Pan Phillips Screw 300-518 1/4-20 x 3/8” Button Head Screw - for Display Bracket 301-010 5/16-18 x 3/4” Button Head Screw - for Leg Attachment 400-010 Cable ties 400-125...
- Seite 3 warnings [English] IMPORTANT SAFETY INSTRUCTIONS READ ALL INSTRUCTIONS BEFORE USING THIS FURNISHING When using an electrical furnishing, basic precautions should always be followed, including the following: WARNING – To reduce the risk of burns, fire, electric shock, or injury to persons: DANGER –...
- Seite 4 • There are no user-serviceable components within this device. Removal of the cover from this device may present a shock hazard, and void the warranty. ***** SAVE THESE INSTRUCTIONS ***** Accessories and Spare Parts Please contact your nearest Salamander Designs dealer or www.salamanderdesigns.com/commercial Salamander Mobile Interactive Display Stands 501-675 [04.21] page 4 of 24...
- Seite 5 ASSEMBLY UNBOX & INSTALL LEGS Fold box sides down flat Prop base of unit up on cardboard supports Salamander Mobile Interactive Display Stands 501-675 [04.21] page 5 of 24...
- Seite 6 INSTALL LEGS Install legs by having one person hold leg and other person loosely install “D” (8 quantity) screws. Please note that the leg has a long side and short side - the long side with caster brake faces the front of the unit. D x 8 After legs have been securely fastened to stand, two-people lift stand to upright position.
- Seite 7 display installation Attach Brackets to Display Check depth of screw threads in display before inserting screws. Inserting a screw that is longer than the hole could result in damage to display. Depth can be confirmed by inserting hex wrench into hole and marking its length then confirming this length is sufficient by comparing it to the screw you are using.
- Seite 8 Attach Display to Stand Loosely install ONE (1) “C” screw to the center of each display bracket. This will act as an alignment screw for the next step. 1/8” Gap Two people are needed to install the display on the stand. Position alignment screw into the “key hole”...
- Seite 9 Immediately use (4) “C” screws to affix the mounting brackets to the cart-side mechanism as shown. Tighten all 6 screws firmly. Connect Power Control box is located behind header. Insert power cord into control box as shown in illustration below: Salamander Mobile Interactive Display Stands 501-675 [04.21] page 9 of 24...
- Seite 10 Salamander is proud to stand behind our products with industry-leading warranties. Should you ever encounter any problem with your Salamander product, let us know. We are here to make it right. 1.800.535.5659 - 860.761.9500 Full warranty including limitations and warranty claim information may be found at: FPS2/EL/GG www.salamanderdesigns.com/commercial/warranty E479586 Salamander Mobile Interactive Display Stands 501-675 [04.21]...
- Seite 11 Español | français | Deutsch PIEZAS / PIÈCES / PARTS PART NUMBER DESCRIPTION PHK-740 (bag) Display Mounting Fastener Set - Metric 301-695 M8 x 16mm Pan Phillips Screw 301-710 M6 x 20mm Pan Phillips Screw 300-518 1/4-20 x 3/8” Button Head Screw - for Display Bracket 301-010 5/16-18 x 3/4”...
- Seite 12 Especificaciones eléctricas: Capacidades de peso: Entrada: 100 - 240V ~, 450W- 60HZ Carga Máxima: FPS2/EL - 175 lbs (80kg) Operación: Output 24 VDC - 8A FPS2/EL/GG E479586 Salamander Mobile Interactive Display Stands 501-675 [04.21] page 12 of 24...
- Seite 13 ***** GUARDAR ESTAS INSTRUCCIONES ***** Accesorios y partes de repuesto Por favor contacte a su proveedor de Salamander Designs más cercano o www.salamanderdesigns.com/commercial Salamander Mobile Interactive Display Stands 501-675 [04.21]...
- Seite 14 à un service technique pour un examen et une réparation. Caractéristiques Électriques: Capacités de Charge: Apport: 100 - 240V ~, 450W- 60HZ Max Charge: FPS2/EL - 175 lbs (80kg) Opération: Output 24 VDC - 8A FPS2/EL/GG E479586 Salamander Mobile Interactive Display Stands 501-675 [04.21] page 14 of 24...
- Seite 15 Aucune pièce interne ne peut être réparée par l’utilisateur. Retirer le couvercle de l’appareil peut présenter un risque d’électrocution et annuler la garantie ***** CONSERVEZ CES INSTRUCTIONS ***** Accessoires et Pièces de Rechange Veuillez communiquer avec votre revendeur Salamander Designs le plus proche ou au www.salamanderdesigns.com/commercial Salamander Mobile Interactive Display Stands 501-675 [04.21] page 15 of 24...
- Seite 16 Stromzufuhr. Bringen Sie das Gerät zur Überprüfung und Reparatur in ein Servicezentrum. Elektrische Spezifikationen: Tragkraft: Eingang: 100 - 240V ~, 450W- 60HZ Max Last: FPS2/EL - 175 lbs (80kg) FPS2/EL/GG Betrieb: Output 24 VDC - 8A E479586 Salamander Mobile Interactive Display Stands 501-675 [04.21]...
- Seite 17 Gerät kann eine Stromschlaggefahr verursachen und zum Verfall der Garantie führen. ***** BEWAHREN SIE DIESE ANWEISUNGEN AUF ***** AUSPACKEN & MONTAGE DER BEINE Bitte wenden Sie sich an Ihren nächstgelegenen Salamander Designs Händler oder www.salamanderdesigns.com/commercial Salamander Mobile Interactive Display Stands 501-675 [04.21]...
- Seite 18 Desempacar e Instalar Patas Doblar los lados de la caja hasta que estén planos. Apoye la base de la unidad en los soportes de cartón. Déballer & Installer les Pieds Rabattez les côtés de la boîte à plat. Posez la base de l’appareil sur les supports en carton Auspacken &...
- Seite 19 D x 8 Instale Las Patas Instale las patas pidiendo a una persona que sujete la pata, mientras que otra persona puede instalar de forma suelta los tornillos “D” (8 en total). Por favor considere que la pata tiene un lado largo y uno corto – el lado largo con freno de ruedas debe estar en la parte frontal de la unidad.
- Seite 20 Ears out Instalación de Pantalla Agregar soportes a la pantalla - Revise la profundidad de los tornillos en la pantalla antes de insertarlos. Insertar un tornillo que es más largo que el agujero puede generar daños a la pantalla. La profundidad puede ser confirmada insertando la llave hexagonal y marcando su longitud para después confirmar que es suficiente en comparación con el tornillo que está...
- Seite 21 1/8” Gap Unir la Pantalla al Stand Instale de forma floja UN (1) tornillo “C” en el centro de cada soporte de pantalla. Esto funcionará como un tornillo de alineación para el próximo paso. Se necesitan dos personas para instalar la pantalla en su sitio. Coloque el tornillo de alineación en la ranura de “agujero de llave”...
- Seite 22 Unir la pantalla al stand Utilice inmediatamente cuatro (4) tornillos “C” para fijar los soportes de montaje en el mecanismo lateral como se muestra. Apriete los tornillos firmemente. Inserte el cable de electricidad como se muestra en la ilustración de abajo: Fixer le Présentoir à...
- Seite 23 Definir ruta de los cables desde la pantalla hasta el stand Gestione los cables cuidadosamente. Utilice lazos para cables para mantener los cables lejos de puntos que puedan dañarlos. • Guíe los cables entre la parte posterior de la pantalla y el agujero en la parte frontal del stand. •...
- Seite 24 Probleme mit Ihrem Salamander-Produkt haben, lassen Sie es uns wissen. Wir stehen Ihnen bei allen Anliegen kompetent zur Seite. Alle Informationen zu Garantien, inklusive Einschränkungen und Gewährleistungsansprüchen finden Sie unter: www.salamanderdesigns.com/commercial/warranty COMPLIANT FPS2/EL/GG E479586 SalamanderDesigns.com/Commercial/ 1-800-535-5659 Salamander Mobile Interactive Display Stands 501-675 [04.21]...
