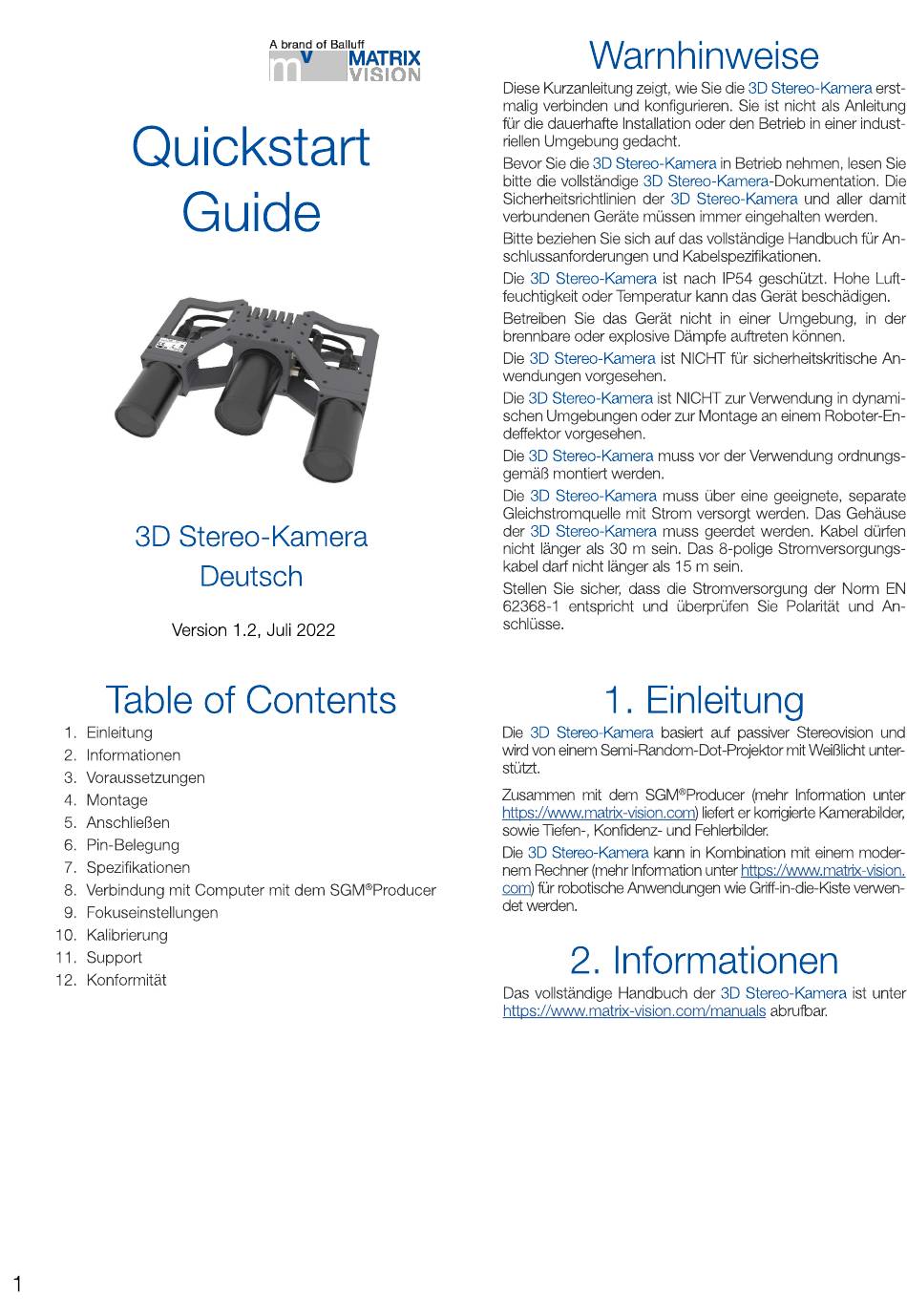

Balluff MATRIX VISION BVS 3D-RV1-0124AG Serie Schnellstartanleitung Seite 2

Quickstart
Guide
3D Stereo-Kamera
Version 1.2, Juli 2022
Table
1. Einleitung
Informationen
2.
3. Voraussetzungen
4. Montage
5. Anschließen
Pin-Belegung
6.
7. Spezifikationen
8. Verbindung mit Computer mit dem SGM@Producer
9. Fokuseinstellungen
10. Kalibrierung
Support
11.
Konformität
12.
1
A brand ot Ballutt
•e V MATRIX
Deutsch
of Contents
Warnhinweise
Diese Kurzanleitung zeigt, wie Sie die 3D Stereo-Kamera erst-
malig verbinden und konfigurieren. Sie ist nicht als Anleitung
für die dauerhafte Installation
riellen Umgebung gedacht.
Bevor Sie die 3D Stereo-Kamera
bitte die vollständige 3D Stereo-Kamera-Dokumentation. Die
Sicherheitsrichtlinien der 3D
verbundenen Geräte müssen immer eingehalten werden.
Bitte beziehen Sie sich auf das vollständige Handbuch für An-
schlussanforderungen und Kabelspezifikationen.
Die 3D Stereo-Kamera ist nach IP54 geschützt. Hohe Luft-
feuchtigkeit OderTemperatur kann das Gerät beschädigen.
Betreiben Sie das Gerät nicht in einer Umgebung, in der
brennbare Oder explosive Dämpfe auftreten können.
Die 3D Stereo-Kamera ist NICHT
wendungen vorgesehen.
Die 3D Stereo-Kamera ist NICHT zur Vemendung in dynami-
schen Umgebungen Oderzur Montage an einem Roboter-En-
deffektor vorgesehen.
Die 3D Stereo-Kamera muss vor der Verwendung ordnungs-
gemäß montiert werden.
Die 3D Stereo-Kamera muss über eine geeignete, separate
Gleichstromquelle mit Strom versorgt werden. Das Gehäuse
der 3D Stereo-Kamera muss geerdet werden. Kabel dürfen
nicht länger als 30 m sein. Das 8-polige Stromversorgungs-
kabel darf nicht länger als 15 m sein.
Stellen Sie sicher, dass die Stromversorgung der Norm EN
62368-1 entspricht und überprüfen Sie Polarität und An-
schlüsse.
1. Einleitung
Die 3D Stereo-Kamera basiert auf passiver Stereovision und
Wirdvon einem Semi-Random-Dot-Projektor mit Weißlichtunter-
stützt.
Zusammen mit dem SGM@Producer(mehr Information unter
https://www.matrix-vision.com)
sowie Tiefen-, Konfidenz- und Fehlerbilder.
Die 3D Stereo-Kamera kann
nem Rechner (mehr Informationunter https://wwvumatrix-vision.
mm) für robotische Anwendungen wie Griff-in-die-Kste verwen-
det werden.
2. Informationen
Das vollständige Handbuch der 3D Stereo-Kamera ist unter
https://www.matrix-vision.com/manuals
Oder den Betrieb in einer indust-
in Betrieb nehmen, lesen Sie
Stereo-Kamera und aller damit
für sicherheitskritische
liefert er korrigierte Kamerabilder,
in Kombination mit einem moder-
abrufbar.
An-
