Montieren der
Hydraulikschläuche

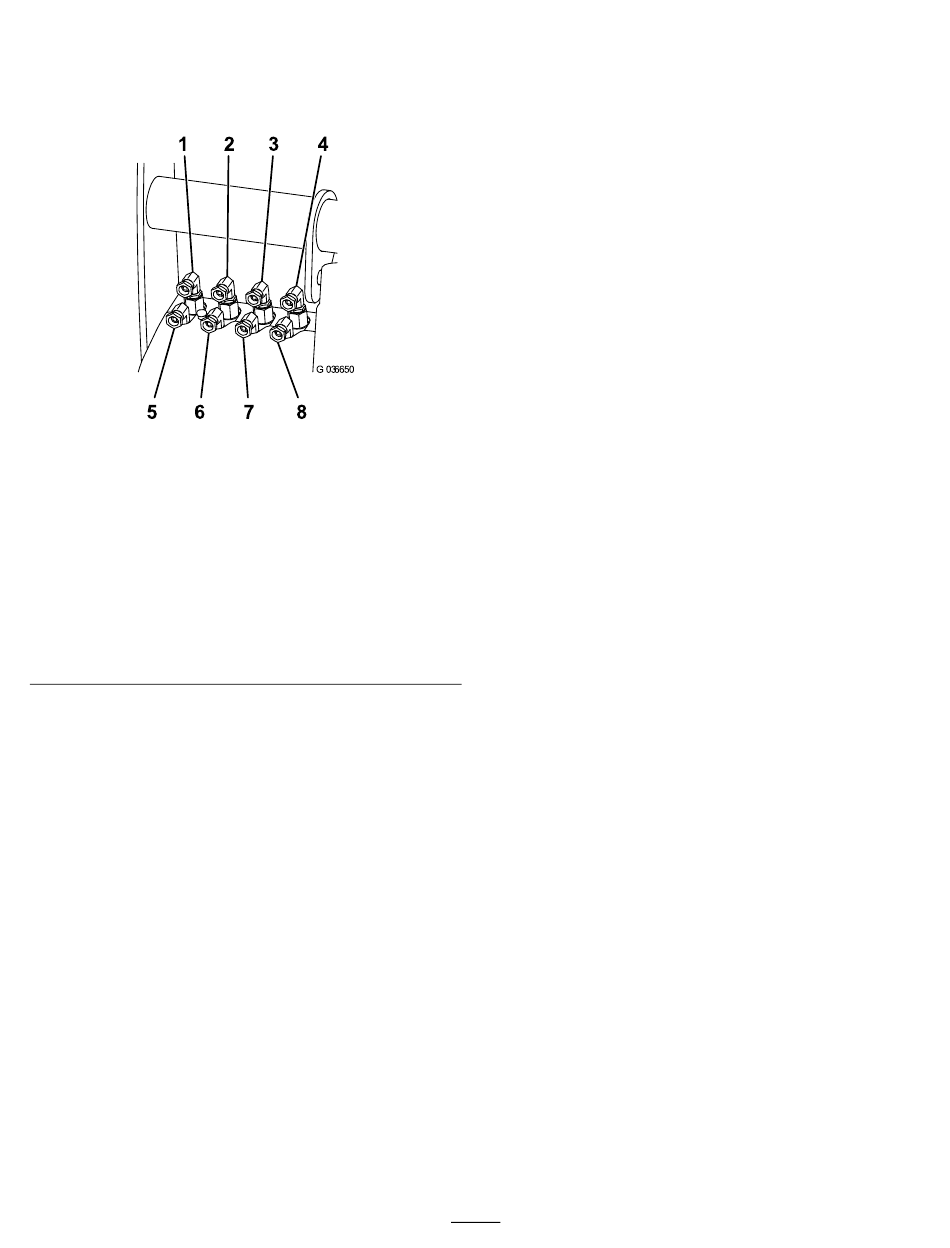

Beziehen Sie sich beim Montieren der Schläuche am
Hydraulikverteiler auf Bild
1. C1 an die linke Seite des
Schubrahmenzylinders
2. Aux an das obere
Anschlussstück am
Hubzylinder
3. XR2 an das äußere
Anschlussstück am
rechten Seitenzylinder
4. XL2 an das äußere
Anschlussstück am linken
Seitenzylinder
1. Schließen Sie einen 1.8 m langen Schlauch an den
XL2-Anschluss des Hydraulikverteilers und einen
1.5 m langen Schlauch am XL1-Anschluss an
7). Drehen Sie das Anschlussstück, bis es handfest
angezogen ist, und drehen es dann um eine weitere
Viertel- bis halbe Umdrehung.
Wichtig: Ziehen Sie sie nicht zu fest an.
2. Schieben Sie die zwei Schläuche durch zwei Stücke der
Schlauchhülle, wie in
3. Befestigen Sie die Schläuche mit einer Schraube
(5/16") und Mutter zwischen den zwei Abschnitten der
Schlauchhülle an der linken Schlauchklemme
4. Verwenden Sie Gewindesperrmittel und
befestigen die 90°-Anschlussstücke am linken
Seitenverlängerungszylinder
Hinweis: Die Anschlussstücke sollten zur Mitte des
Schneeschilds zeigen.
5. Schließen Sie den 1.5 m langen Schlauch am inneren
Anschlussstück am linken Seitenzylinder an
8). Drehen Sie das Anschlussstück, bis es handfest
angezogen ist, und drehen es dann um eine weitere
Viertel- bis halbe Umdrehung.
7.
Bild 7
5. C2 an die rechte Seite des
Schubrahmenzylinders
6. L an das untere
Anschlussstück am
Hubzylinder
7. XR1 an das innere
Anschlussstück am
rechten Seitenzylinder
8. XL1 an das innere
Anschlussstück am linken
Seitenzylinder
(Bild
Bild 8 abgebildet.
(Bild
(Bild 8).
(Bild
Wichtig: Ziehen Sie sie nicht zu fest an.
