5. Schieben Sie die Dämpferbefestigung des
Schneeschilds auf die mittlere Rippe des Schneeschilds
und befestigen sie mit zwei Schrauben (⅜" x 1½") und
Sicherungsmuttern
Hinweis: Ziehen Sie die Schrauben und
Sicherungsmuttern noch nicht fest.
6. Fahren Sie den Stoßdämpfer aus, sodass 6 mm der
Stange sichtbar sind
7. Ziehen Sie die Schrauben (⅜") am Stoßdämpfer bis
auf 31 N·m an.
8. Ziehen Sie die Schrauben (⅝") oben und unten
am Stoßdämpfer an, bis weniger als 12 mm des
Schraubengewinde sichtbar ist.
Wichtig: Ziehen Sie sie nicht zu fest an.
Befestigen der
Auslösefedern und der
Kupplung

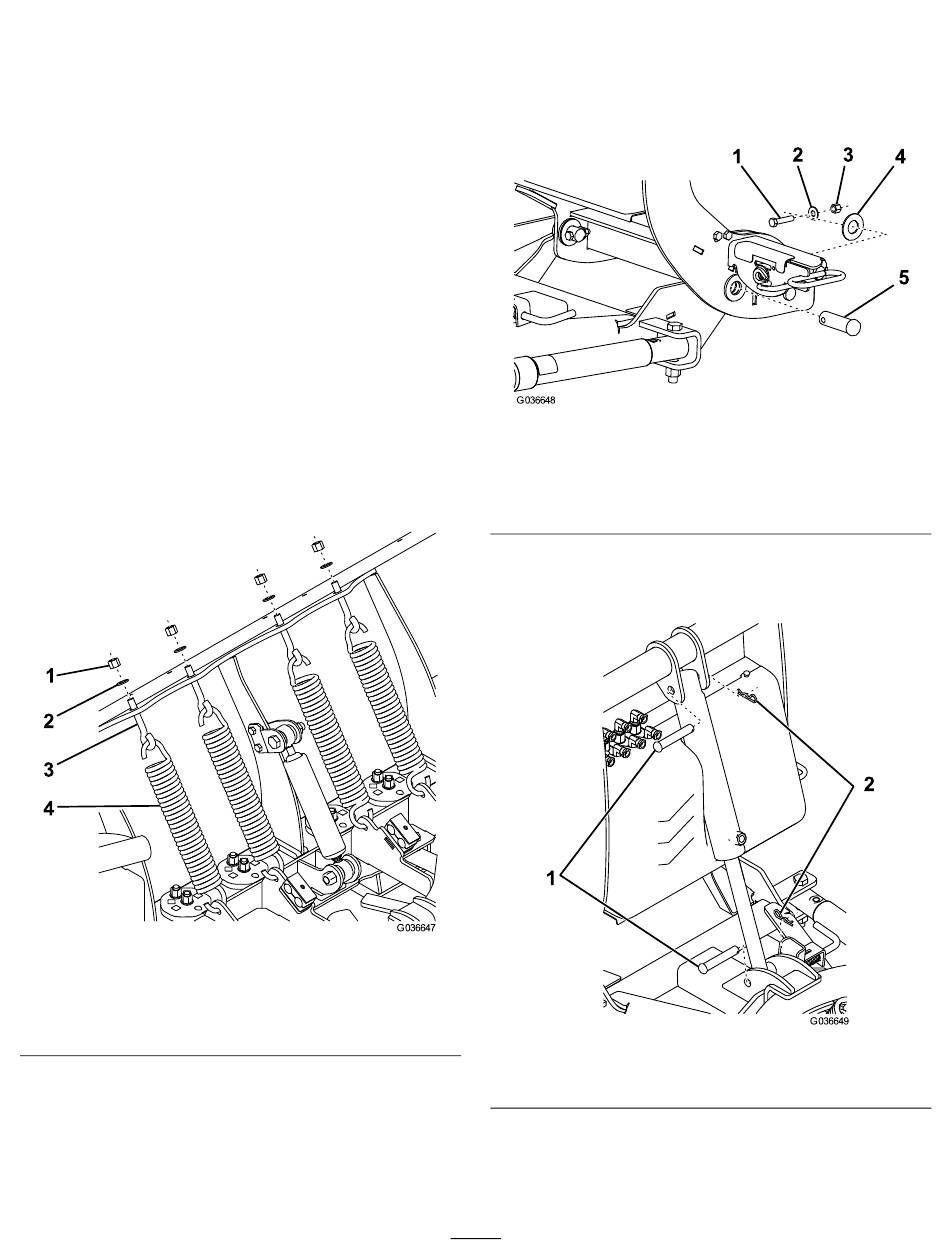

1. Haken Sie die vier Auslösefedern an den Löchern im
Schubrahmen ein
(Bild
1. Selbstverriegelnde Mutter
(½")
2. Scheibe (½")
2. Haken Sie die anderen Enden der Auslösefedern an
den vier Augbolzen ein
3. Stecken Sie das Gewindeende der Augbolzen durch
die Löcher im Schneeschild und befestigen sie mit vier
Scheiben (½") und vier selbstverriegelnden Muttern
(Bild
4).
(Bild
3).
(Bild
3).
4).
Bild 4
3. Augbolzen
4. Auslösefeder
(Bild
4).
4. Ziehen Sie die selbstverriegelnden Muttern an, bis der
Abstand zwischen den Auslösefederspiralen 0,8 mm
beträgt.
5. Fluchten Sie die Lagerbolzenlöcher der Kupplungssäule
mit den Lagerbolzenlöchern im Schubrahmen aus und
befestigen sie, wie in
1. Schraube (⅜" x 1¾")
2. Flachscheibe (⅜")
3. Sicherungsmutter (⅜")
6. Befestigen Sie das Stangenende des Hubzylinders
mit einem Lastösenbolzen (⅝") und einem Splint am
Schubrahmen
g036647
1. Lastösenbolzen (⅝")
7. Befestigen Sie das freie Ende des Hubzylinders
mit einem Lastösenbolzen und einem Splint an der
Kupplungssäule
7
Bild 5
abgebildet.
Bild 5
4. Flachscheibe (1")
5. Lagerbolzen
(Bild
6).
Bild 6
2. Splint
(Bild
6).
g036648
g036649
