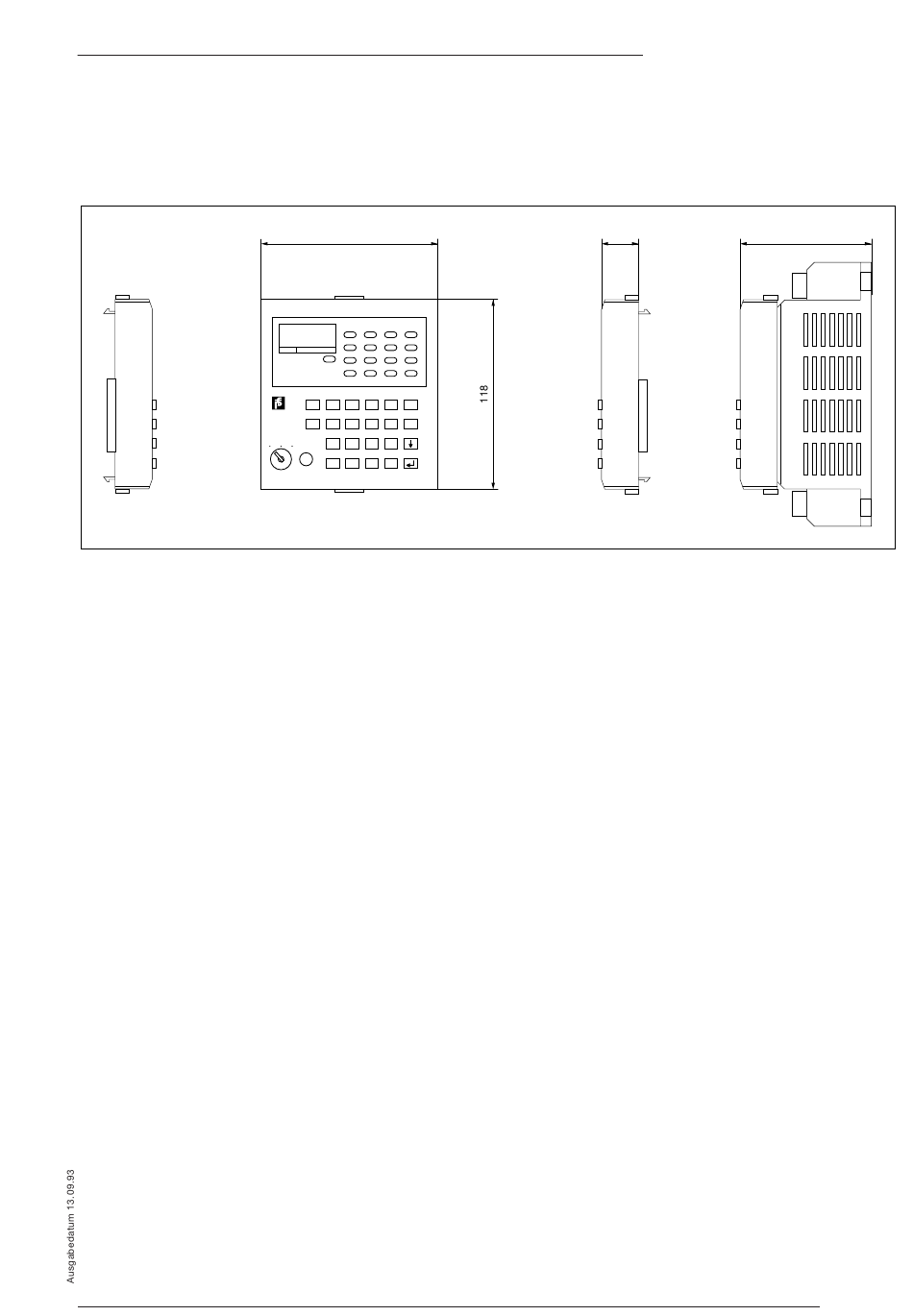

Abmessungen
Technische Daten:
Schaltpunktanzeige:
Programm- und
Positionsanzeige
Zubehör
Installation
Kassettenrekorderanschluss:
Ein handelsüblicher Kassetten-Datenrekorder für Perso-
nalcomputer mit regelbarem Aufnahmepegel kann ver-
wendet werden. Radiorekorder sind meist nicht geeignet,
da der Aufnahmepegel nicht kompatibel ist.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76-10 00 · Internet http://www.pepperl-fuchs.com
110
1
5
9
13
17
21
25
29
2
6
10
14
18
22
26
30
BANK
POSITION
3
7
11
15
ON/OFF
RUN
SHF
19
23
27
31
4
8
12
16
POWER CPU
20
24
28
32
SAVE
SHF
BNK
7
8
9
+
FC-20P
LOAD
Part. No. 20635
F
OUT
4
5
6
-
VERIFY
RUN TEST PRG TAPE
1
2
3
REF
TCH
0
C
Programmiergerät FC-20P
24
16 LED's
(umschaltbare Ausgänge 1,...,16 oder Ausgänge 17,...,24)
4 stellige 7-Segmentanzeige, Zeichenhöhe 8mm
Kassettenrekorder-Anschlußkabel C-08J
2 Schlüssel für Programmwahlschalter
Aufstecken und Abnehmen des Programmiergeräts - siehe
Seite 3/4
Technische Daten:
Aufnahmeanschluß
Mikrophon-Eingang
Wiedergabeanschluß
Ohrhörer-Anschluß
> 300 mW an 4 Ω ... 16 Ω
Frequenzbereich
300 Hz ... 4000 Hz ± 6 dB
Übertragungsrate
830 Baud
Modulationsverfahren
FSK
Kopfmarke/Endmarke 2 kHz
Filenummern
0 ... 999
Copyright Pepperl+Fuchs, Printed in Germany
80
"
"
1
: 2 kHz /
0
: 1 kHz
"
"
1/5
