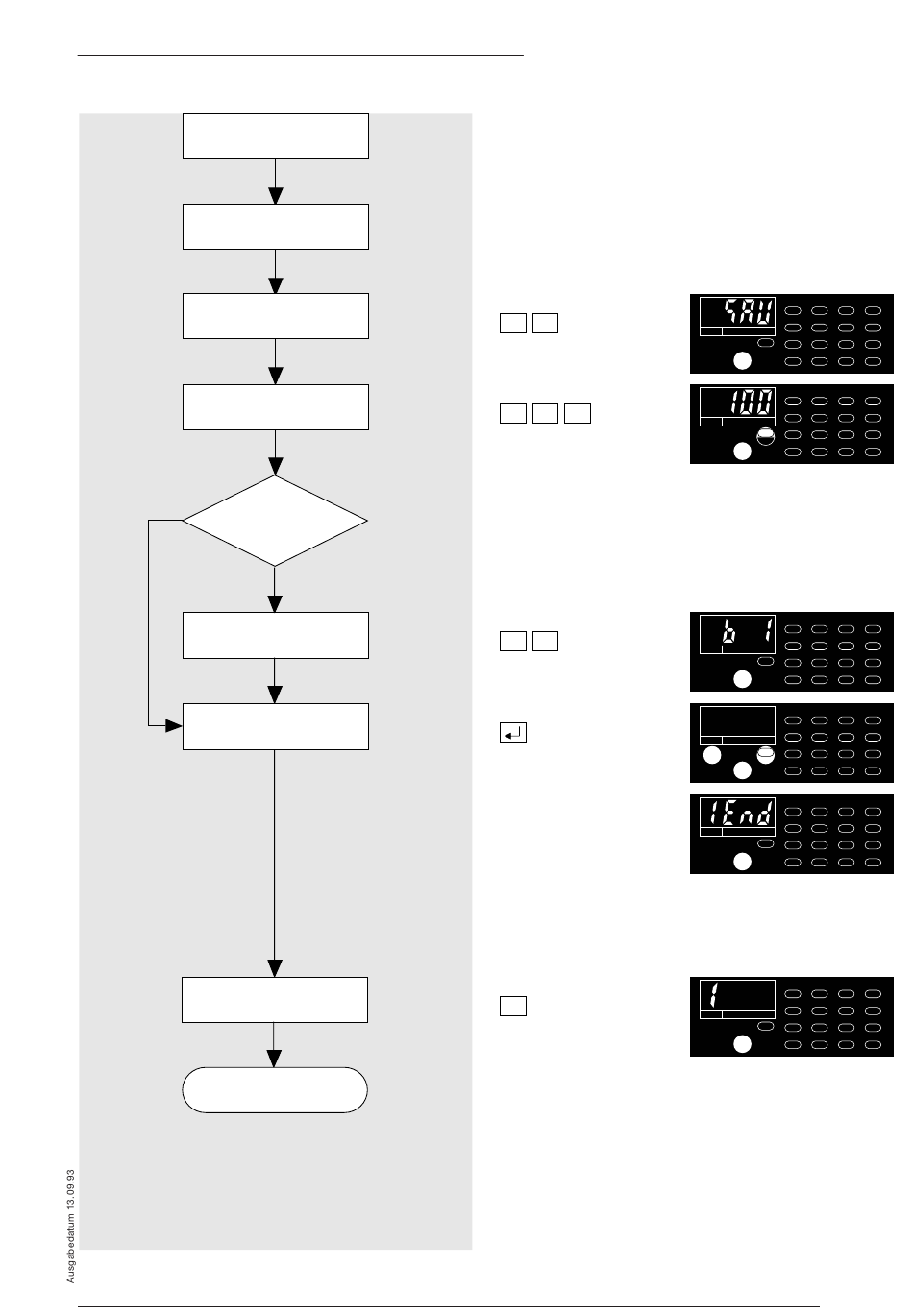

Sichern eines Programms auf Kassette
Sichern eines Programms auf Kassette
Es können maximal 1000 verschiedene Programme gekenn-
zeichnet werden.
Mit Kabel C-08RJ die Tape-Buchse des Programmiergeräts
verbinden mit Aufnahmebuchse (Mikrophoneingang) des
Kassettenrekorders.
Tasteneingabe:
+
SHF
Tasteneingabe:
1
0
0
(hier z.B. File-Nummer 100)
Ein Wert zwischen 0 und 999 kann eingegeben werden.
Wird keine Nummer eingegeben, wird das File mit - 0 -
gekennzeichnet.
Tasteneingabe:
1
BNK
Programmnummer zwischen
0 und 9 eingeben
Tasteneingabe:
Wird ein einzelnes Programm übertragen, wird die Pro-
grammnummer angezeigt; wird der gesamte Speicherinhalt
übertragen, wird - 0 - angezeigt.
Tasteneingabe:
C
