6.2 1 Port HDBaseT input (7488000202)
Bitte beachten Sie, dass bei allen eingebauten HDBaseT-Modulen die beiden Jumper zur Einstellung der
Spannungsversorgung extern angeschlossener HDBaseT-Geräte (Sender bzw. Empfänger) entsprechend
vor Einbau gesteckt werden müssen.
Please note, that you must first plug the jumpers at correct position for external power supply of connected
HDBaseT units, before installation in the matrix.
Die HDBaseT-Module (Energieversorger (PSE)) der Matrix können angeschlossene HDBaseT-Module mit
Spannung versorgen (Energie-Verbraucher (PD), bis 40 W).
Stecken Sie die entsprechend Steckbrücken J4/J5 auf: „PSE - 52V", wenn die angeschlossenen Module den
PoH/PoE-Standard unterstützen (ausstattungsabhängig).
Stecken Sie die Steckbrücken nur auf „PoC – 24V", wenn die angeschlossenen HDBaseT-Module, Energie-
verbraucher sind, und zur proprietären PoC Spannungsversorgung über Kabel kompatibel sind.
Beim Entfernen der Steckbrücken müssen die angeschlossenen HDBaseT-Module mit eigenen Netzteilen
versorgt werden.
The HDBaseT -modules modules (PSE: power sourcing equipment device) of the matrix are able to power
external HDBASET-modules (PD: powered device = energy consumer) up to 40 W.
Plug the jumper at „PSE - 52V", if connected modules support PoH/PoE standard (depending on variant).
Plug the jumper at „PoC – 24V" only, if connected modules are energy consumer and support proprietary
PoC (supply power via cable).
Remove the jumpers, when connected HDBaseT modules have their own power supply.

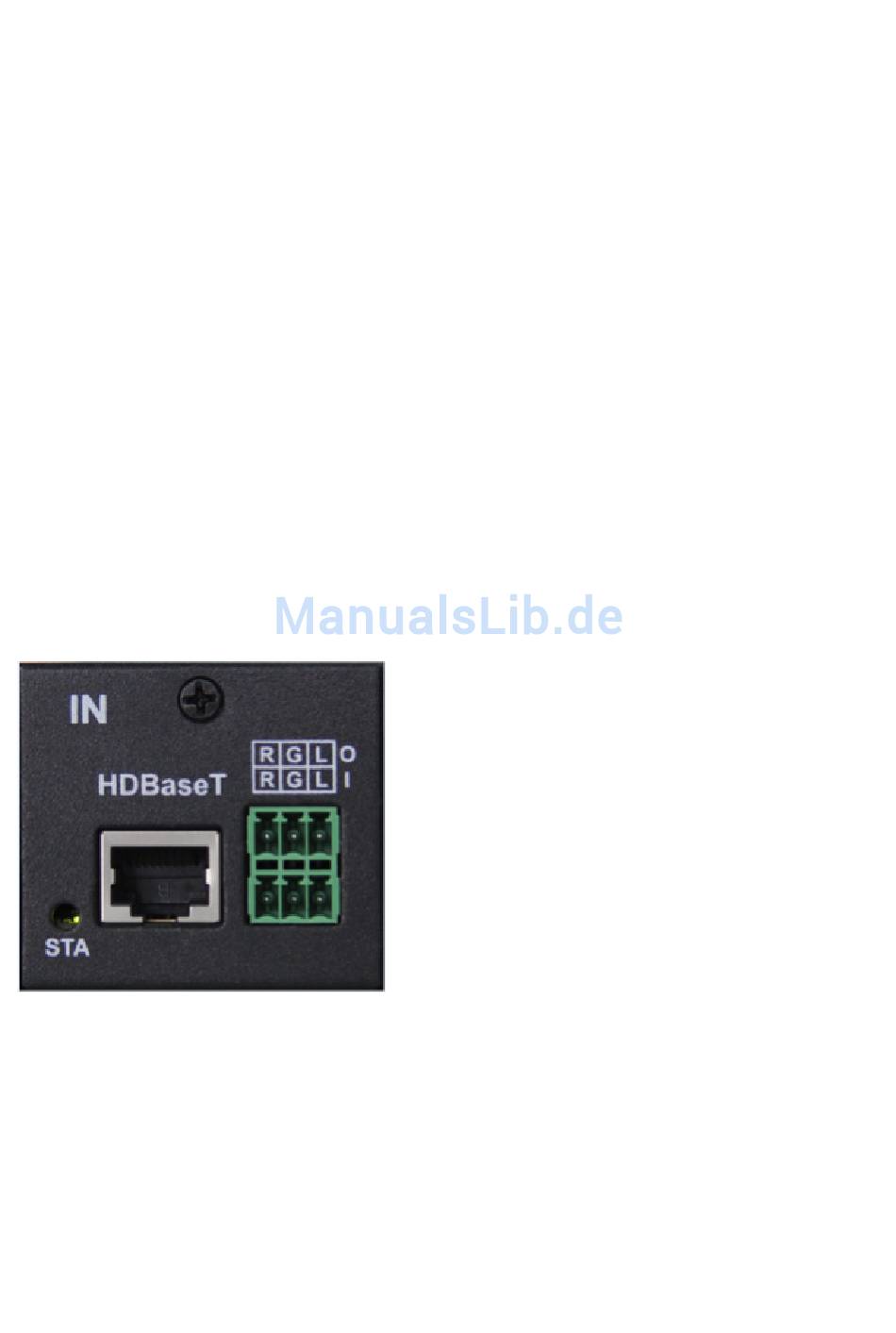

1 Port HDBASET Eingangskarte mit analog Audio Embedding
Audio "O": De-Embedded Audio Out
Audio "I" : Embedded Audio In (External Audio)
LED STATUS:
Red = Hot Plug Detect (HPD)
Green = Link
Blue = Signal
R: Right Channel
G: Ground
L: Left Channel
• Unterstützt 1080P@60Hz und 4K@30Hz
• HDCP konform, 3D kompatibel
• Audio Embedding
• Bidirektionales RS232 pass-through
• PoC/PoE für HDBaseT Transmitter
• Supports 1080P@60Hz and 4K@30Hz
• HDCP compliant, 3D compatible
• Audio embedding
• Bidirectional RS232 pass-through
• PoC/PoE for HDBaseT transmitter
