Seite 1 Einleitung Normen Sicherheitshinweise Industrielle Schalttechnik Produktbeschreibung Schutzgeräte Leistungsschalter SIRIUS 3RV Produktkombination Funktionen Gerätehandbuch Projektieren Montage Anschließen Bedienen Zubehör Technische Daten Schaltpläne Zuordnungsarten Literatur Maßbilder (Maße in mm) 09/2024 A5E03656507310A/RS-AL/012...
Seite 2: Qualifiziertes Personal
Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und...
Seite 3: Inhaltsverzeichnis
Erforderliche Grundkenntnisse ................... 12 Gültigkeitsbereich des Gerätehandbuchs ................13 Siemens Industry Online Support ..................14 Weitere Dokumentation ..................... 16 Siemens Industry Online Support App ................17 Support Request ........................ 18 Normen ..............................19 Anforderungen an das Schalten hocheffizienter Motoren ............ 20 Hinweise zur Absicherung der Geräteanschlüsse..............
Seite 4 Projektierungshinweise für den Einsatz hinter Frequenzumrichtern / Wechselrichtern mit gepulster Spannung......................102 7.17.1 Einflüsse hochfrequenter Ströme auf den thermischen Überlastauslöser (Baugröße S00 bis S2) ..........................102 7.17.2 Kapazitive Ableitströme ....................103 7.17.3 Drehzahlsteuerung von Motoren mit kennliniengesteuerten Frequenzumrichtern ..... 104 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 5 Elektromagnetische Verträglichkeit (EMV) nach IEC 60947-4-1 ......... 155 11.5.4 Montage.......................... 155 11.5.5 Demontage ........................158 11.6 Hilfsauslöser ........................161 11.6.1 Beschreibung........................161 11.6.2 Spannungsbereiche der Hilfsauslöser ................163 11.6.3 Montage.......................... 164 11.6.4 Demontieren ........................165 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 6 11.16.2 Montage.......................... 247 11.17 Klemmenabdeckung für Rahmenklemmenblock ............... 249 11.17.1 Beschreibung........................249 11.17.2 Montage.......................... 249 11.18 Klemmenabdeckung für "Circuit Breaker" und den Klemmenblock UL 60947‑4‑1 (UL 508) "Type E" ........................... 250 11.18.1 Beschreibung........................250 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 7 Inhaltsverzeichnis 11.18.2 Montage.......................... 250 Technische Daten..........................253 12.1 Technische Daten im Siemens Industry Online Support............. 253 Schaltpläne ............................255 13.1 CAx-Daten ........................255 13.2 Geräteschaltpläne für Leistungsschalter 3RV1..............256 13.3 Geräteschaltpläne für Leistungsschalter 3RV2..............257 13.4 Geräteschaltpläne für Hilfsschalter ................... 259 13.5...
Seite 8 Inhaltsverzeichnis Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 9: Einleitung
Die Siemens AG, ihre Niederlassungen und Beteiligungsgesellschaften (im Folgenden "Siemens") sind nicht in der Lage, alle Eigenschaften einer Gesamtanlage oder Maschine, die nicht durch Siemens konzipiert wurde, zu garantieren. Siemens übernimmt auch keine Haftung für Empfehlungen, die durch die nachfolgende Beschreibung gegeben bzw.
Seite 10: Zweck Des Gerätehandbuchs
• Informationen zu notwendigen Hardwarekomponenten. • Informationen zum Montieren, Anschließen und Bedienen des Leistungsschalters. • Technische Informationen wie Maßzeichnungen, Geräteschaltpläne. Die Informationen des vorliegenden Gerätehandbuches ermöglichen es Ihnen, die Leistungsschalter zu projektieren und in Betrieb zu nehmen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 11: Vorteile Durch Energieeffizienz
Einleitung 1.3 Vorteile durch Energieeffizienz Vorteile durch Energieeffizienz Siemens bietet Ihnen ein einzigartiges Portfolio für effizientes Energiemanagement in der Industrie – einen Prozess, der dazu dient, den Energiebedarf optimal zu gestalten. Betriebliches Energiemanagement wird in drei Phasen unterteilt: • Identifizieren • Evaluieren •...
Seite 12: Erforderliche Grundkenntnisse
Einleitung 1.4 Erforderliche Grundkenntnisse Erforderliche Grundkenntnisse Erforderliche Grundkenntnisse Zum Verständnis sind allgemeine Kenntnisse auf dem Gebiet der Automatisierungstechnik und Niederspannungs‑Schalttechnik erforderlich. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 13: Gültigkeitsbereich Des Gerätehandbuchs
Einleitung 1.5 Gültigkeitsbereich des Gerätehandbuchs Gültigkeitsbereich des Gerätehandbuchs Gültigkeitsbereich des Gerätehandbuchs Das Gerätehandbuch ist gültig für die vorliegenden Leistungsschalter. Es enthält eine Beschreibung der Geräte, die zum Zeitpunkt der Herausgabe gültig sind. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 14: Siemens Industry Online Support
Siemens Industry Online Support Informationen und Service Im Siemens Industry Online Support erhalten Sie schnell und einfach aktuelle Informationen aus unserer globalen Support-Datenbank. Rund um unsere Produkte und Systeme bieten wir eine Vielzahl von Informationen und Dienstleistungen an, die Sie in jeder Lebensphase Ihrer Maschine oder Anlage unterstützen –...
Seite 15 Einleitung 1.6 Siemens Industry Online Support Folgende Funktionen stehen Ihnen nun zur Verfügung: • Persönliche Nachrichten Ihr persönliches Postfach zum Austausch von Informationen und Verwalten Ihrer Kontakte • Anfragen Nutzen Sie unser Online-Formular für spezifische Lösungsvorschläge oder senden Sie Ihre technische Anfrage direkt an einen Spezialisten im Technical Support •...
Seite 16: Weitere Dokumentation
Weitere Dokumentationen Zur Montage und zum Anschluss der Leistungsschalter benötigen Sie die Betriebsanleitungen der eingesetzten Leistungsschalter. Eine Liste der Betriebsanleitungen sowie eine Übersicht über die Handbücher des SIRIUS Systembaukastens finden Sie im Anhang "Literatur (Seite 263)". Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 17: Siemens Industry Online Support App
Siemens Industry Online Support App Siemens Industry Online Support App Mithilfe der kostenlosen Siemens Industry Online Support App haben Sie Zugriff auf alle gerätespezifischen Informationen, die im Siemens Industry Online Support zu einer Artikelnummer verfügbar sind, z. B. Betriebsanleitungen, Handbücher, Datenblätter, FAQ.
Seite 18: Support Request
Einleitung 1.9 Support Request Support Request Mit dem Support Request-Formular im Online Support können Sie, nachdem Sie sich registriert haben, Ihre Frage direkt an den Technical Support stellen: Support Request: Internet (https://support.industry.siemens.com/My/ww/de/requests) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 19: Normen
Leistungsschalter für Motorschutz IEC 60947‑4‑1, EN 60947‑4‑1 (VDE 0660 Teil 102) Hilfsschalter IEC 60947‑5‑1 / VDE 0660 Teil 200 Klemmenbezeichnungen DIN EN 50 011 Trennfunktion nach Haupt‑ und • IEC 60947‑2 NOT‑AUS‑Schalter‑Eigenschaften • IEC 60204 / (VDE 0113 Teil 1) Trennereigenschaften DIN EN 60947-1 Berührungsschutz frontseitig IEC 60529 Schutzart IP20 frontseitig IEC 60529 ohne 3RV27 / 28 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 20: Anforderungen An Das Schalten Hocheffizienter Motoren
Die Angaben für 3‑phasige Netze nach IEC 60947‑4‑1 sind für folgende Netzformen gültig: Spannungsangabe Ue im Geräte‐ Netzformen handbuch Drehstrom‑Vierleiternetze Drehstrom‑Dreileiternetze 230 / 400 260 / 440 400 / 690 690 (nur ab Baugröße S3) 1000 1000 -- keine Angabe Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 21: Hinweise Zur Absicherung Der Geräteanschlüsse
Weitere Normen, die die Leistungsschalter 3RV erfüllen, finden Sie im Kapitel Technische Daten (Seite 253). Die SIRIUS Komponenten sind von verschiedenster Seite approbiert (Schiffbau etc.). Aktuelle Angaben finden Sie im Anhang des Siemens Katalogs IC 10 "Industrielle Schalttechnik SIRIUS" und weitere Informationen sowie Zertifikate zum Download finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/ps/16244/cert).
Seite 22 Normen 2.2 Hinweise zur Absicherung der Geräteanschlüsse Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 23: Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise GEFAHR Gefährliche Spannung. Lebensgefahr oder schwere Verletzungsgefahr. Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 24: Cybersecurity-Hinweise
Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Cybersecurity finden Sie unter: https://www.siemens.com/cybersecurity-industry Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden.
Seite 25: Bestimmungsgemäßer Gebrauch
Verletzungsgefahr oder Sachschaden. Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produkts setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und...
Seite 26: Aktuelle Informationen Zur Betriebssicherheit
Damit Sie auch in dieser Beziehung immer auf dem neuesten Stand sind und ggf. Änderungen an Ihrer Anlage vornehmen können, ist es notwendig, dass Sie den entsprechenden Newsletter abonnieren: Gehen Sie dazu auf die Seite: SIEMENS-Newsletter (www.siemens.de/sirius/newsletter) Klicken Sie auf "Newsletter abonnieren". Leistungsschalter SIRIUS 3RV...
Seite 27: Recycling Und Entsorgung
Recycling und Entsorgung Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektro- und Elektronik-Altgeräte und entsorgen Sie das Gerät entsprechend den jeweiligen Vorschriften in Ihrem Land. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 28 Sicherheitshinweise 3.5 Recycling und Entsorgung Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 29: Produktbeschreibung
Halbleiterschütze 3RF und die Sanftstarter 3RW abgestimmt und können durch direkten Anbau in den Abzweig integriert werden. Die Leistungsschalter 3RV1 sind in Baugröße S00 lieferbar. Die Leistungsschalter 3RV2 sind in vier Baugrößen S00, S0, S2 und S3 lieferbar. Hinweis Die Halbleiterschütze 3RF sind in den Baugrößen S00 und S0 verfügbar. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 30 • Federzuganschlusstechnik (nur 3RV2 in Baugröße S00 und S0 bis 32 A) • Ringkabelschuhanschlusstechnik (nur 3RV2 in Baugröße S3) Zubehör Das Zubehör ist auf die Leistungsschalter abgestimmt und in Schraubanschlusstechnik und Federzuganschlusstechnik erhältlich. Das Zubehör lässt sich einfach und werkzeuglos anbauen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 31: Ausführungen
Max. Bemessungsstrom Leistung des Drehstrommotors 45 mm 16 A 7,5 kW 45 mm 40 A 18,5 kW 55 mm 80 A 37 kW 70 mm 100 A 45 kW / 55 kW 3RV211, 3RV212: 65 mm nur 3RV20 und 3RV23 3RV213: 75 mm 3RV214: 90 mm Polzahl Die Leistungsschalter 3RV sind 3-polig ausgeführt. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 32: Anwendungsbereiche
• Einsatz als Branch Circuit Protection Device (BCPD) nach UL (3RV27 / 28) • Sicherungsüberwachung (3RV1611‑0BD10) • Einsatz als Spannungswandler‑Schutzschalter für Distanzschutz (3RV1611‑1.G14) Verweis Weitere Informationen ... finden Sie im Kapitel ... zu den Einsatzgebieten Projektieren (Seite 51) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...

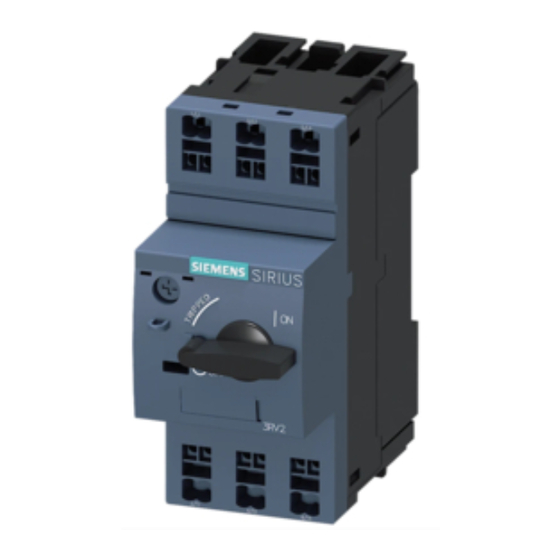

Seite 33: Leistungsschalter
Motorstromeinstellung: Mit dem großen Drehknopf ist eine einfache Einstellung des Gerätes auf den Motorbemessungsstrom möglich. Bild 4-1 Ausstattung Leistungsschalter 3RV1 Optional kann eine plombierbare, transparente Abdeckung angebaut werden (Zubehör). Sie sichert die Motoreinstellung gegen Verstellen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 34: Klemmenbeschriftungen Und Hinweise Zur Absicherung Der Geräteanschlüsse
Hauptstromkreis‐ Für die Geräteanschlüsse des Hauptstromkreises und des Hilfsstromkreises stehen die Angaben klemmen zur Absicherung gegen Kurzschluss (Sicherungen oder Leitungsschutzschalter) zur Verfügung. 3/L2 Die technischen Daten zum Produkt finden Sie im Siemens Industry Online Support (https:// 5/L3 support.industry.siemens.com/cs/ww/de/ps/16244/td). 2/T1 Der Leitungsschutz des Hauptstromkreises lastseitig wird vom Leistungsschalter ohne zusätz‐...
Seite 35 Hauptstromkreis‐ Für die Geräteanschlüsse des Hauptstromkreises und des Hilfsstromkreises stehen die Angaben klemmen zur Absicherung gegen Kurzschluss (Sicherungen oder Leitungsschutzschalter) zur Verfügung. 3/L2 Die technischen Daten zum Produkt finden Sie im Siemens Industry Online Support (https:// 5/L3 support.industry.siemens.com/cs/ww/de/ps/16244/td). 2/T1 Der Leitungsschutz des Hauptstromkreises lastseitig wird vom Leistungsschalter ohne zusätz‐...
Seite 36: Leistungsschalter 3Rv2.3 (Baugröße S2)
Motorstromeinstellung: Mit dem großen Drehknopf ist eine einfache Einstellung des Gerätes auf den Motorbemessungsstrom möglich. Bild 4-3 Ausstattung Leistungsschalter 3RV2.3 Optional kann eine plombierbare, transparente Abdeckung angebaut werden (Zubehör). Sie sichert die Motoreinstellung gegen Verstellen (nicht bei 3RV23). Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 37 Hauptstromkreis‐ Für die Geräteanschlüsse des Hauptstromkreises und des Hilfsstromkreises stehen die Angaben klemmen zur Absicherung gegen Kurzschluss (Sicherungen oder Leitungsschutzschalter) zur Verfügung. 3/L2 Die technischen Daten zum Produkt finden Sie im Siemens Industry Online Support (https:// 5/L3 support.industry.siemens.com/cs/ww/de/ps/16244/td). 2/T1 Der Leitungsschutz des Hauptstromkreises lastseitig wird vom Leistungsschalter ohne zusätz‐...
Seite 38: Leistungsschalter 3Rv2.4 (Baugröße S3)
Motorstromeinstellung: Mit dem großen Drehknopf ist eine einfache Einstellung des Gerätes auf den Motorbemessungsstrom möglich. Bild 4-4 Ausstattung Leistungsschalter 3RV2.4 Optional kann eine plombierbare, transparente Abdeckung angebaut werden (Zubehör). Sie sichert die Motoreinstellung gegen Verstellen (nicht bei 3RV23 und 3RV27). Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 39 Hauptstromkreis‐ Für die Geräteanschlüsse des Hauptstromkreises und des Hilfsstromkreises stehen die Angaben klemmen zur Absicherung gegen Kurzschluss (Sicherungen oder Leitungsschutzschalter) zur Verfügung. 3/L2 Die technischen Daten zum Produkt finden Sie im Siemens Industry Online Support (https:// 5/L3 support.industry.siemens.com/cs/ww/de/ps/16244/td). 2/T1 Der Leitungsschutz des Hauptstromkreises lastseitig wird vom Leistungsschalter ohne zusätz‐...
Seite 40: Leistungsmerkmale
Gilt nicht bei Leistungsschaltern 3RV1. Bei Geräten der Baugröße S3 können die Klemmenblöcke der Hauptstromanschlüsse abgenommen werden und Leiter mit Ringkabelschuhen angeschlossen werden. Nur bei Geräten der Baugröße S00, S0 und S2. Gilt bei Leistungsschaltern 3RV1 nur eingeschränkt. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 41: Produktkombination
Die gängigen Kombinationen für sicherungslosen und sicherungsbehafteten Aufbau wurden durchgängig geprüft und zugelassen. Verweis Weitere Informationen ... finden Sie im Anhang ... zu den Kombinationsmöglichkeiten von Standard‐ "Literatur" unter "Handbücher - SIRIUS Systembau‐ produkten aus dem SIRIUS Systembaukasten kasten (Seite 264)" Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 42 Produktkombination Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 43: Funktionen
Funktionen Die Leistungsschalter 3RV erfüllen die Anforderungen zum Motor- und Anlagenschutz nach IEC 60947‑2 / DIN VDE 0660‑101. Er realisiert den Motor- und Anlagenschutz über die folgenden Funktionen: • Überlastschutz • Kurzschlussschutz • Phasenausfallempfindlichkeit Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 44: Überlast- Und Kurzschlussschutz
Tabelle 6-1 Auslösezeiten in Abhängigkeit von den Auslöseklassen nach der Norm IEC 60947‑4‑1 Auslöseklasse Auslösezeit t in s bei 7,2 x I aus kaltem Zustand CLASS 10 A 2 < t ≤ 10 CLASS 10 4 < t ≤ 10 CLASS 20 6 < t ≤ 20 CLASS 30 9 < t ≤ 30 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 45: Auslösekennlinien
Die Kennlinien der elektromagnetischen Überstromauslöser gelten für Frequenzen von 50 Hz / 60 Hz. Für kleinere Frequenzen bis 16 2/3 Hz, für größere Frequenzen bis 400 Hz und für Gleichstrom sind entsprechende Korrekturfaktoren zu berücksichtigen. Folgende Kennlinie zeigt die Frequenzabhängigkeit der Kurzschlussauslöser: Δ I Ansprechstrom Änderung Frequenz Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 46 Die oben abgedruckte Kennlinie wurde beim Leistungsschalter für einen bestimmten Einstellbereich ermittelt. Als Prinzipdarstellung gilt sie jedoch auch für Leistungsschalter mit anderen Strombereichen. Verweis Zeit-Strom-Kennlinien, Strombegrenzungskennlinien und I t-Kennlinien finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/ps/16027/char). Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 47: Phasenausfallempfindlichkeit
Die Phasenausfallempfindlichkeit (nicht bei 3RV20..-..-0DA0, 3RV23, 3RV27 und 3RV28) des Schalters stellt sicher, dass der Leistungsschalter bei Ausfall einer Phase oder starker Unsymmetrie der Phasen rechtzeitig auslöst. Durch die Auslösung wird verhindert, dass in den übrigen Phasen Überströme auftreten. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 48: Schutz Von Einphasigen Verbrauchern
Zulassung. Für Anwendungen nach UL 489 sind die Circuit Breaker 3RV27 / 3RV28 geeignet. Alle anderen Leistungsschalter (3RV1011, 3RV20, 3RV21 und 3RV24) werden im normalen Betrieb dreipolig belastet. Zum Schutz von einphasigen Verbrauchern müssen bei diesen Geräten alle 3 Hauptstrombahnen in Reihe geschaltet werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 49: Test-Funktion
Die ordnungsgemäße Funktion des betriebsbereiten Leistungsschalters kann mit dem TEST‑Schieber / der TEST‑Taste überprüft werden (nicht bei 3RV23 / 3RV27 / 3RV28 in der Baugröße S00 und S0). Durch Betätigen des Schiebers / Tasters wird eine Auslösung des Leistungsschalters simuliert. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 50 Funktionen 6.4 Test-Funktion Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 51: Projektieren
✓ • Motorschutz • Motorschutz mit Überlastre‐ ✓ lais‑Funktion ✓ • Starterkombinationen ✓ ✓ • Transformatorschutz Baugröße S00, S0, S2, S00, S0, S2, S00, S0, S2, S00, S0, S2 S00, S0, S3 S00, S0 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 52 ✓ = hat die Funktion -- = hat nicht diese Funktion Bei symmetrischer Belastung der 3 Phasen Mit Isolierstoffgehäuse und Alu-Gussgehäuse: AC 500 V Für den Überlastschutz der Motoren sind entsprechende Überlastrelais vorzusehen. Nach UL 489 bei AC 480 Y / 277 V: 65 kA Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 53: Tia Selection Tool
Projektieren 7.2 TIA Selection Tool TIA Selection Tool Mit dem TIA Selection Tool können Sie Geräte für Totally Integrated Automation (TIA) auswählen, konfigurieren und bestellen. Sie finden das TIA Selection Tool im Internet (http://www.siemens.de/tst). Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 54: Kurzschlussschutz
Kurzschlussströme am Einbauort der Schalter nicht zu erwarten sind. Vorsicherungen sind nur erforderlich, wenn der Kurzschlussstrom an der Einbaustelle das Kurzschlussausschaltvermögen der Schalter überschreitet. Das Kurzschlussausschaltvermögen bei anderen Spannungen und die Dimensionierung einer eventuell erforderlichen Sicherung finden Sie im Siemens Industry Online Support (https:// support.industry.siemens.com/cs/ww/de/ps/16244/td). 7.3.1 Kurzschlussausschaltvermögen...
Seite 55 100 100 -- 12,5 100 100 -- 100 100 -- 3RV1611 100 100 -- -0BD10 keine Vorsicherung erforderlich, da kurzschlussfest bis 100 kA. 10 % Überspannung 5 % Überspannung Sicherung nur erforderlich, wenn Kurzschlussstrom an der Einbaustelle > I Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 56 100 100 -- 100 100 -- 0BD10 keine Vorsicherung erforderlich, da kurzschlussfest bis 100 kA. 10 % Überspannung 5 % Überspannung Vorsicherung nur erforderlich, wenn Kurzschlussstrom an der Einbaustelle > I Alternativ können auch sicherungslose Limiter‑Kombinationen für AC 690 V verwendet werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 57 100 100 -- 100 100 -- 100 100 -- 100 100 -- 100 100 -- keine Vorsicherung erforderlich, da kurzschlussfest bis 100 kA. 10 % Überspannung 5 % Überspannung Sicherung nur erforderlich, wenn Kurzschlussstrom an der Einbaustelle > I Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 58 100 100 -- 100 100 -- 12,5 keine Vorsicherung erforderlich, da kurzschlussfest bis 100 kA. 10 % Überspannung 5 % Überspannung Vorsicherung nur erforderlich, wenn Kurzschlussstrom an der Einbaustelle > I Alternativ können auch sicherungslose Limiter‑Kombinationen für AC 690 V verwendet werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 59 I max. Siche‐ max. Siche‐ max. rung (gG) rung (gG) Siche‐ rung (gG) 3)4) Baugröße S2 3RV2.31 14; 17 32; 36 40; 45 59; 65 73; 80 Baugröße S2 mit erhöhtem Schaltvermögen Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 60 70 A 100 100 -- keine Vorsicherung erforderlich, da kurzschlussfest bis 100 kA. 10 % Überspannung 5 % Überspannung Vorsicherung nur erforderlich, wenn Kurzschlussstrom an der Einbaustelle > I Die Werte für den Leistungsschalter 3RV2742 sind nur bis AC 400 V / 415 V geprüft. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 61: Kurzschlussausschaltvermögen Für Leistungsschalter 3Rv1.1 Im Gehäuse
Die Einspeisung der Leistungsschalter ist ohne Einschränkung der Bemessungsdaten an den oberen oder unteren Anschlussklemmen zulässig. Übersteigt der Kurzschlussstrom an der Einbaustelle das in den Tabellen angegebene Bemessungskurzschlussausschaltvermögen des Leistungsschalters, so ist eine Vorsicherung erforderlich. Es kann auch ein Leistungsschalter mit Limiterfunktion vorgeschaltet werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 62 I max. Sicherung (gG) max. Sicherung (gG) Baugröße S00 3RV1.1 0,16 ... 1,6 3,2 ... 5 8 ... 12 keine Vorsicherung erforderlich, da kurzschlussfest bis 100 kA. 10 % Überspannung 5 % Überspannung Sicherung nur erforderlich, wenn Kurzschlussstrom an der Einbaustelle > I Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 63 I max. Sicherung (gG) max. Sicherung (gG) Baugröße S00 3RV1.1 0,16 ... 1,6 3,2 ... 5 8 ... 12 keine Vorsicherung erforderlich, da kurzschlussfest bis 100 kA. 10 % Überspannung 5 % Überspannung Sicherung nur erforderlich, wenn Kurzschlussstrom an der Einbaustelle > I Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 64: Kurzschlussausschaltvermögen Für Leistungsschalter 3Rv2.1 Und 3Rv2.2 Im Gehäuse
Sicherung (gG) max. Sicherung (gG) Baugröße S00 / Baugröße S0 3RV2.1 / 0,16 ... 4,0 3RV2.2 8 ... 12,5 Baugröße S0 3RV2.2 keine Vorsicherung erforderlich, da kurzschlussfest bis 100 kA. 10 % Überspannung 5 % Überspannung Sicherung nur erforderlich, wenn Kurzschlussstrom an der Einbaustelle > I Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 65 Isolierstoffgehäuse 3RV1923-1DA00 / 3RV1923-1GA00 - Teil 1 - Baugröße S00 / Baugröße S0 Leistungs‐ Bemessungs‐ bis AC 240 V bis AC 400 V / 415 V schalter strom I max. Sicherung (gG) max. Sicherung (gG) Baugröße S00 / Baugröße S0 3RV2.1 / 0,16 ... 5,0 3RV2.2 12,5 Baugröße S0 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 66 Sicherung (gG) max. Sicherung (gG) Baugröße S00 / Baugröße S0 3RV2.1 / 0,16 ... 5,0 3RV2.2 12,5 Baugröße S0 3RV2.2 keine Vorsicherung erforderlich, da kurzschlussfest bis 100 kA. 10 % Überspannung 5 % Überspannung Sicherung nur erforderlich, wenn Kurzschlussstrom an der Einbaustelle > I Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 67 Isolierstoffgehäuse 3RV1923-2DA00 / 3RV1923-2GA00 / 3RV1923-2GA10 - Teil 2 - Baugröße S00 / Baugröße S0 Leistungs‐ Bemessungs‐ bis AC 440 V / 460 V bis AC 500 V / 525 V 1) 1) schalter strom I max. Sicherung (gG) max. Sicherung (gG) Baugröße S00 / Baugröße S0 3RV2.1 / 0,16 ... 4,0 3RV2.2 12,5 Baugröße S0 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 68 Sicherung (gG) max. Sicherung (gG) Baugröße S00 / Baugröße S0 3RV2.1 / 0,16 ... 4,0 3RV2.2 8 ... 12,5 Baugröße S0 3RV2.2 keine Vorsicherung erforderlich, da kurzschlussfest bis 100 kA. 10 % Überspannung 5 % Überspannung Sicherung nur erforderlich, wenn Kurzschlussstrom an der Einbaustelle > I Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 69: Kurzschlussausschaltvermögen Für Leistungsschalter Im It-System
Übersteigt der Kurzschlussstrom an der Einbaustelle das in den Tabellen angegebene Bemessungskurzschlussausschaltvermögen des Leistungsschalters, so ist eine Vorsicherung erforderlich. Der maximale Bemessungsstrom dieser Vorsicherung ist in den Tabellen angegeben. Das Bemessungskurzschlussausschaltvermögen gilt dann wie auf der Sicherung angegeben. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 70 0,63 1,25 12,5 Keine Vorsicherung erforderlich, da kurzschlussfest bis 100 kA 5 % Überspannung Ohne Überspannung Vorsicherung nur erforderlich, wenn Kurzschlussstrom an der Einbaustelle > I cuIT Alternativ können auch sicherungslose Limiter-Kombinationen für AC 690 V verwendet werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 71 0,63 1,25 12,5 Keine Vorsicherung erforderlich, da kurzschlussfest bis 100 kA 5 % Überspannung Ohne Überspannung Vorsicherung nur erforderlich, wenn Kurzschlussstrom an der Einbaustelle > I cuIT Für Anwendungen in IT-Netzen > 600 V gilt die Überspannungskategorie II Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 72 0,63 1,25 12,5 Keine Vorsicherung erforderlich, da kurzschlussfest bis 100 kA 5 % Überspannung Ohne Überspannung Vorsicherung nur erforderlich, wenn Kurzschlussstrom an der Einbaustelle > I cuIT Alternativ können auch sicherungslose Limiter-Kombinationen für AC 690 V verwendet werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 73 0,63 1,25 12,5 Keine Vorsicherung erforderlich, da kurzschlussfest bis 100 kA 5 % Überspannung Ohne Überspannung Vorsicherung nur erforderlich, wenn Kurzschlussstrom an der Einbaustelle > I cuIT Für Anwendungen in IT-Netzen > 600 V gilt die Überspannungskategorie II Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 74 Baugröße S2 mit erhöhtem Schaltvermögen 3RV2032 14 ... 25 3RV2332 32 ... 45 59 ... 80 10 % Überspannung 5 % Überspannung Vorsicherung nur erforderlich, wenn Kurzschlussstrom an der Einbaustelle > I cuIT Für Anwendungen in IT-Netzen > 600 V gilt die Überspannungskategorie II Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 75 / 460 V bis AC 500 V 1) / 525 V bis AC 690 V 1) 4) strom I max. Sicherung max. Sicherung max. cuIT cuIT cuIT (gG) (gG) Sicherung (gG) Baugröße S3 3RV2.41 Baugröße S3 mit erhöhtem Schaltvermögen Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 76: Kurzschlussausschaltvermögen Für Leistungsschalter Mit Limiterfunktion
Leistungsschalter dürfen in Reihenmontage dicht‑an‑dicht aufgebaut werden. Tabelle 7-31 Kurzschlussausschaltvermögen für Leistungsschalter mit Limiterfunktion - Baugröße S00 bis AC 500 V / 525 V bis AC 690 V Leistungs‐ Limiter In [A] Icu [kA] Ics [kA] Icu [kA] Ics [kA] schalter Baugröße S00 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 77 Die Einspeisung des Limiters erfolgt immer auf der Seite 1L1 / 3L2 / 5L3. Tabelle 7-33 Kurzschlussausschaltvermögen für Leistungsschalter mit Limiterfunktion - Baugröße S2 bis AC 500 V / 525 V bis AC 690 V Baugröße S2 mit erhöhtem Schaltvermögen 3RV2032 3RV2332-4RC10 (I = 80 A) 14 ... 80 10 % Überspannung 5 % Überspannung Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 78 AC 690 V Baugröße S3 mit erhöhtem Schaltvermögen 3RV2042 3RV2342-4MC10 (I = 100 A) 40 ... 100 10 % Überspannung 5 % Überspannung Die Einspeisung des Limiters erfolgt nur auf der Seite 2T1 / 4T2 / 6T3. An der Einspeiseseite sind die Phasentrennwände 3RV2948‑1K zu verwenden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 79: Motorschutz
Schalters stellt sicher, dass der Leistungsschalter bei Ausfall einer Phase oder starker Unsymmetrie der Phasen rechtzeitig auslöst. Durch die Auslösung wird verhindert, dass in den übrigen Phasen Überströme auftreten und der Verbraucher beschädigt wird. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 80: Anlagenschutz
UL-Zulassung und sind nur für Anwendungen nach IEC geeignet. Die Leistungsschalter 3RV27 und 3RV28 sind ebenfalls für den Anlagenschutz geeignet. Die Geräte besitzen keine Phasenausfallerkennung und sind gleichzeitig als Circuit Breaker nach UL 489 oder CSA C22.2 No.5 zugelassen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 81: Motorschutz Mit Überlastrelais-Funktion
Der Anbau von Hilfsauslösern auf der rechten Seite ist deshalb bei den Leistungsschaltern mit Überlastrelais-Funktion 3RV21 nicht möglich. Verweis Weitere Informationen ... finden Sie im Kapitel ... zum Bedienen der Leistungsschalter Bedienen (Seite 127) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 82: Einsatz Der Leistungsschalter 3Rv1011 Und 3Rv2 Mit Hoch Energieeffizienten Motoren (Ie3 / Ie4)
Einschaltvermögen / Ausschaltvermögen des Leistungsschalters keine Rolle. Der Motorstrom wird in diesem Fall nur geführt. Im Normalfall liegt der Strom, der ohne Probleme geführt werden kann, höher als das Einschaltvermögen / Ausschaltvermögen des Schaltgerätes. Dies sollte nicht zum Verschweißen der Kontakte führen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 83: Motorbemessungsstrom / Einstellskala
Beim Leistungsschalter A beträgt der Ansprechwert des Kurzschlussauslösers 208 A (13 · 16 A). Bei dem Einstellwert von 15 A beträgt der Abstand zur Ansprechgrenze des Kurzschlussauslösers das 13,86‑fache des Einstellstromes (208 A / 15 A =13,86). Beim Leistungsschalter B beträgt der Ansprechwert des Kurzschlussauslösers 260 A Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 84: Technische Änderungen / Einschränkungen Der Leistungsschalter 3Rv2
Einstellbereiche der Überlastauslöser erweitert und an die niedrigeren Motornennströme der IE3 / IE4 Motoren angepasst: Baugröße Artikelnummer Einstellbereich Überlastaus‐ Einstellbereich Überlastaus‐ löser löser 3RV2.11‑4A… 11 ... 16 A 10 ... 16 A 3RV2.21‑4A… 11 ... 16 A 10 ... 16 A 3RV2.21‑4B… 14 ... 20 A 13 ... 20 A 3RV2.21‑4C… 17 ... 22 A 16 ... 22 A 3RV2.21‑4D… 20 ... 25 A 18 ... 25 A Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 85: Kurzschlussschutz Von Starterkombinationen
Für den Aufbau von Abzweigen der Baugröße S2 empfehlen wir die Gerätekombinationen aus folgender Tabelle: Leistungsschalter für Starterschutz Thermisches Überlastrelais Bemessungsstrom [A] Artikelnummer Einstellbereich [A] Artikelnummer 3RV233x-4TC10 11 … 16 3RU2136-4AB0 3RV233x-4BC10 14 … 20 3RU2136-4BB0 3RV233x-4DC10 18 … 25 3RU2136-4DB0 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 86: Abzweige Mit Starterschutzschaltern Und Elektronischen Überlastrelais
100 kA Abzweige mit Starterschutzschaltern und elektronischen Überlastrelais Bitte wenden Sie sich für Informationen über die richtige Auswahl der Geräte für den Aufbau von Abzweigen mit Starterschutzschaltern und elektronischen Überlastrelais an den Technical Support (https://support.industry.siemens.com/My/ww/de/requests). Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 87: Transformatorschutz
Auslösen durch den hohen Rush‑Strom vermieden. Der Ansprechwert des Kurzschlussauslösers (in A) ist auf der Frontseite des Gerätes aufgelasert. Bei Steuertransformatoren mit niedrigem Rush‑Strom ist diese Ausführung nicht erforderlich. Hier können die Leistungsschalter 3RV20 für den Motorschutz eingesetzt werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 88: Hauptschalter
Anlagen geeignet. Belasten Sie die drei Strombahnen immer gleichmäßig, um Frühauslösungen durch die Phasenausfallempfindlichkeit zu vermeiden. Schalten Sie die Strombahnen bei einphasigen Verbrauchern in Reihe. Für den Anlagenschutz sind speziell entwickelte Leistungsschalter 3RV20..-..-0BA0 ohne Phasenausfallempfindlichkeit verfügbar. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 89: Sicherungsüberwachung
Sicherung im vermeintlich freigeschalteten Bereich Spannung anstehen, wenn die Überwachungseinrichtung nicht abgeschaltet wird. Für den Hinweis wird folgender Text empfohlen: ACHTUNG Sicherungsüberwachungseinrichtung ausschalten. Zum Freischalten muss zusätzlich die Sicherungsüberwachungseinrichtung mit Referenzkennzeichen ... ausgeschaltet werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 90: Bemessungsbetriebsspannung
» » » » » » » » Parallele Kabel / Maschennetze ACHTUNG Bei parallelen Kabeln und bei Maschennetzen erfolgt eine Auslösung und Meldung nur dann, wenn die Spannungsdifferenz am Leistungsschalter mindestens 24 V beträgt. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 91: Spannungswandler-Schutzschalter
Impedanz über den Hauptkontakten Über die Hauptkontakte des Spannungswandler‑Schutzschalters fließen nur geringe Ströme. Damit das Messsystem des Distanzschutzes zuverlässig funktioniert, müssen die Übergangswiderstände der Hauptkontakte minimal sein und über die Lebensdauer des Schutzschalters nahezu konstant bleiben. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 92 Projektieren 7.12 Spannungswandler-Schutzschalter Durch entsprechende Kontakte und Kontaktmaterialien wird dies beim Spannungswandler‑Schutzschalter 3RV16 realisiert. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 93: Einsatz In It-Systemen
Bei der Schaltung "2-poliges Schalten, ungeerdetes System" wird davon ausgegangen, dass auch bei einem Doppelerdschluss, der zwei Kontakte überbrückt, noch eine sichere Abschaltung erfolgt. Verweis Weitere Informationen ... finden Sie im Kapitel ... zum Kurzschlussausschaltvermögen Technische Daten (Seite 253) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 94: Geräte Für Nordamerika (Ul / Csa)
Controller Suitable for Tap Conductor Protection in Group Installations" erfolgt immer mit einem vorgeordneten Kurzschlussschutz. Dazu sind approbierte Sicherungen (nach UL 248) oder ein Leistungsschalter (nach UL 489) erforderlich. Die Dimensionierung dieser Geräte muss gemäß der Installationsvorschrift National Electrical Code erfolgen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 95: Self-Protected Combination Motor Controller (Type E)
• 3RV2.31‑4D.1. • 3RV2.31‑4E.1. • 3RV2.31‑4P.1. • 3RV2.31‑4U.1. • 3RV2.31‑4V.1. Die folgenden Leistungsschalter in der Baugröße S2 sind mit Phasentrennwänden (Artikelnummer 3RV2938‑1K) approbiert: • 3RV2.31‑4W.1. • 3RV2.31‑4X.1. • 3RV2.31‑4J.1. • 3RV2.31‑4K.1. • 3RV2431‑4VA1. • 3RV2.32‑.. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 96: Zulassung Als "Circuit Breaker" Nach Ul 489 / Csa C 22.2 No. 5
Tap Conductor Protection in Group Installations" verwendet werden. Die Leistungsschalter 3RV27 und 3RV28 sind als "Circuit Breaker" unter den folgenden File- Nummern genehmigt: • UL File No. E235044, CCN: DIVQ, • CSA Master Contract 165071, Product Class: 1432 01. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 97: Einsatzumgebung
Temperaturbereich von –20 °C bis +60 °C. Bei höheren Temperaturen ist eine Korrektur des einzustellenden Stromwertes erforderlich. Gleichzeitig ist der obere Einstellwert des Einstellbereichs um einen bestimmten Faktor nach den unten stehenden Tabellen (Reduktionsfaktor für den oberen Einstellwert) zu reduzieren. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 98: Erforderliche Korrektur
Einstellbereich entstehen. Damit ist bei 70 °C ein durchgängiger Strombereich von 0,11 A bis 30,1 A nutzbar. Hinweis Umgebungstemperaturen Leistungsschalter Baugröße S0 (36 A und 40 A) Die 36 A und die 40 A-Varianten in der Baugröße S0 sind bis zu einer Umgebungstemperatur von max. 40 °C zugelassen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 99: Betrieb Der Leistungsschalter 3Rv2 Bei Temperaturen Bis -50 °C
Diese Ausführungen besitzen eine eingeschränkte mechanische Lebensdauer: • Baugröße S00 / S0: 500 mechanische Schaltspiele • Baugröße S2: 250 mechanische Schaltspiele Derating‑Tabelle UL / CSA 3RV2.3 (Baugröße S2) Surrounding Air Temperature 40 °C Ambient Temperature 40 °C 80 A 80 A 73 A 73 A 65 A 65 A 59 A 59 A ≤ 52 A 52 A 52 A Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 100: Spezielle Einsatzumgebungen
Projektieren 7.15 Einsatzumgebung Spezielle Einsatzumgebungen Die SIRIUS-Komponenten sind von verschiedenster Seite approbiert (Schiffbau etc.). Aktuelle Angaben finden Sie im Anhang des Katalogs Siemens Industrial Controls IC 10, und weitere Informationen sowie Zertifikate zum Download finden Sie im Internet (https:// support.industry.siemens.com/cs/de/de). Leistungsschalter SIRIUS 3RV...
Seite 101: Auswahl Der Leistungsschalter
Die Leistungsschalter 3RV1011 und 3RV20 für den Motorschutz sind für den Überlastschutz von explosionsgeschützten Motoren der Zündschutzart "erhöhte Sicherheit" EEx e geeignet. Die Leistungsschalter 3RV1011 und 3RV20 sind nicht für die Aufstellung in explosionsgefährdetem Bereich vorgesehen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 102: Projektierungshinweise Für Den Einsatz Hinter Frequenzumrichtern / Wechselrichtern Mit Gepulster Spannung
3,2 ... 40 A (Baugröße S00, S0) 1,00 1,07 1,12 1,16 1,18 1,19 1,21 1,22 1,23 14 ... 80 A (Baugröße S2) 1,00 1,07 1,12 1,16 1,18 1,19 1,21 1,22 1,23 Hinweis Bei Geräten der Baugröße S3 gibt es keinen Einfluss auf den thermischen Auslöser. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 103: Einsatzbeispiel
Auslösung erfolgt. Nachdem der Motor ca. 1,5 h unter Volllast gelaufen ist, muss der Überlastauslöser bis zur Auslösegrenze reduziert und anschließend dieser Grenzeinstellwert um ca. 10 % erhöht werden. Die Einflüsse der Anlage Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 104: Drehzahlsteuerung Von Motoren Mit Kennliniengesteuerten Frequenzumrichtern
Kommt es hier zu ungewollten Auslösungen, und ist dies nicht durch eine höhere Einstellung dieses Auslösers ausgleichbar (Motorüberlastung beachten), kann eventuell eine Minimierung der Stromanhebung oder die Umstellung auf eine quadratische Spannungs- Frequenz-Kennlinie Abhilfe schaffen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 105: Montage
Montage Warnhinweis GEFAHR Gefährliche Spannung. Lebensgefahr oder schwere Verletzungsgefahr. Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 106: Standardaufbau
Einstellbereich 32 A gilt ein Abstand oben und unten von 50 mm, für Einstellbereich 36 / 40 A beträgt der Abstand 70 mm. Hinweis Klemmblock Type E In Kombination mit dem Type E-Klemmenblock 3RV2928‑1H gilt für alle Spannungen ein seitlicher Abstand von 30 mm. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 107: Einbaulage
Frontseitig ist kein Abstand zu geerdeten Teilen einzuhalten. Einbaulage Die Einbaulage der Leistungsschalter 3RV1 und 3RV2 ist beliebig. 8.2.2 Montage / Demontage Montagemöglichkeiten Zur Befestigung werden die Leistungsschalter folgendermaßen montiert: • Aufgeschnappt auf einer 35 mm‑Hutschiene nach DIN EN 60715 • Aufgeschraubt auf eine Grundplatte Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 108: Montage / Demontage (Baugröße S00 Und S0)
Die Leistungsschalter können auf ebener Fläche mit 2 Schrauben befestigt werden. Für die Leistungsschalter der Baugrößen S00 und S0 sind dazu 2 Einstecklaschen (3RV2928-0B) (10‑Stück‑Packung) erforderlich. Montage / Demontage (Baugröße S2) Die folgende Darstellung zeigt die Montage der Leistungsschalter (Baugröße S2) auf einer Grundplatte. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 109 Die folgenden Darstellungen zeigen die Hutschienenmontage / Hutschienendemontage der Leistungsschalter (Baugröße S2). Hutschienenmontage Leistungsschalter Baugröße S2 ① Setzen Sie das Gerät auf die obere Kante der Hutschiene auf. ② Drücken Sie das Gerät nach unten, bis es auf der unteren Kante der Hutschiene aufschnappt. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 110: Montage / Demontage (Baugröße S3)
Zur Demontage drücken Sie den Entriegelungsschieber mit einem Schraubendreher nach unten. ② Nehmen Sie das Gerät mit einer Schwenkbewegung ab. Montage / Demontage (Baugröße S3) Die folgende Darstellung zeigt die Montage der Leistungsschalter (Baugröße S3) auf einer Grundplatte. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 111 Die folgenden Darstellungen zeigen die Hutschienenmontage / Hutschienendemontage der Leistungsschalter (Baugröße S3). Hutschienenmontage Leistungsschalter Baugröße S3 ① Setzen Sie das Gerät auf die obere Kante der Hutschiene auf. ② Drücken Sie das Gerät nach unten, bis es auf der unteren Kante der Hutschiene aufschnappt. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 112: Hutschienendemontage Leistungsschalter Baugröße S3
Zur Demontage drücken Sie den Entriegelungsschieber mit einem Schraubendreher nach unten. ② Nehmen Sie das Gerät mit einer Schwenkbewegung ab. Verweis Weitere Informationen ... finden Sie im Kapitel ... zum Bohrplan Maßbilder Leistungsschalter 3RV2 (Seite 270) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 113: Aufbau In Limiterschaltung
Beim Aufbau der Leistungsschalter 3RV2 in der Baugröße S00 und S0 sind nachfolgende Abstände zu geerdeten oder nicht isolierten spannungsführenden Teilen und zu Kabelkanälen aus Isolierstoff einzuhalten. Tabelle 8-5 Mindestabstände bei 3RV2321-4EC10 und 3RV2.1. / 3RV2.2. Tabelle 8-6 Mindestabstände bei 3RV2331-4WC10 und 3RV2.1. / 3RV2.2. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 114 4/T2 6/T3 Abstand Limiter Circuit breaker Ue [V] X [mm] Y [mm] Z [mm] 3RV2332-4RC10 3RV2.3. Hinweis Bei einer Bemessungsbetriebsspannung größer AC 500 V sind Phasentrennwände 3RV2938‑1K an der Einspeiseseite des Limiters notwendig. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 115 2/T1 4/T2 6/T3 2/T1 4/T2 6/T3 4/T2 6/T3 3RV1935-3A 1/L1 3/L2 5/L3 1/L1 3/L2 5/L3 3RV2.3 3RV2332-4RC10 In = 45 ... 52 A 2/T1 4/T2 6/T3 2/T1 4/T2 6/T3 ① Einspeiseseite ② Lastseite Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 116: Aufbauvorschriften Für Leistungsschalter 3Rv2 Mit Limiterfunktion (Baugröße S3)
① Einspeiseseite ② Lastseite Aufbauvorschriften für Leistungsschalter 3RV2 mit Limiterfunktion (Baugröße S3) Beim Aufbau der Leistungsschalter 3RV2 in der Baugröße S3 sind nachfolgende Abstände zu geerdeten oder nicht isolierten spannungsführenden Teilen und zu Kabelkanälen aus Isolierstoff einzuhalten. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 117 3RV2342-4MC1. 3RV2042-4.A1. Hinweis Bei einer Bemessungsbetriebsspannung größer AC 400 V sind Phasentrennwände 3RV2948‑1K an der Einspeiseseite des Limiters notwendig. Aufbauvorschiften 3RV2342-4MC1. und 3RV2042-4.A1. (I = 28 bis 100 A) Hinweis Alle Maßangaben sind in mm aufgeführt. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 118 Lastseite Derating‑Tabelle Aufbauvariante Maximal zulässiger Bemessungsstrom I [%] Limiter Circuit breaker Einstellbereich [A] Dicht‑an‑Dicht‑Bau‐ Abstand zwischen den weise Leistungsschaltern 10 mm 3RV2342-4MC1. 3RV2042-4FA1. 28 ... 40 3RV2042-4HA1. 36 ... 50 3RV2042-4JA1. 45 ... 63 3RV2042-4KA1. 57 ... 75 3RV2042-4RA1. 65 ... 84 3RV2042-4YA1. 75 ... 93 3RV2042-4MA1. 80 ... 100 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 119: Anschließen
Verweis Weitere Informationen ... finden Sie … zum Anschließen des SIRIUS Systembaukastens im Anhang "Literatur" unter "Handbücher - SIRIUS Systembaukasten (Seite 264)". zu den Anschlussquerschnitten und zu den Anzugs‐ im Kapitel "Technische Daten (Seite 253)". momenten Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 120: Anschlussquerschnitte
Pozidriv der Größe PZ 2, Ø 5 … 6 mm Anzugsdrehmoment 0,8 - 1,2 Nm eindrähtig und mehrdrähtig 2 x (0,75 ... 2,5) mm² max. 2 x 4 mm² feindrähtig mit Aderendhülse 2 x (0,5 ... 1,5) mm² 2 x (0,75 ... 2,5) mm² 2 x (18 bis 14) 2 x 12 Die Anschlussquerschnitte gelten nicht für die Geräte 3RV27 und 3RV28. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 121 1 x (1 ... 35) mm² 2 x (18 bis 3) 2 x (18 bis 2) 1 x (18 bis 2) 1 x (18 bis 1) Tabelle 9-5 Hauptleiter der Baugröße S3 mit Rahmenklemmenblock Leistungsschalter Werkzeug Innensechskant, 4 mm min 22 Anzugsdrehmoment 4,5 ... 6,0 Nm eindrähtig 2 x (2,5 ... 16) mm² Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 122: Anschlussquerschnitte Für Federzuganschlusstechnik
Weitere Informationen zu den Anschlussquerschnitten der Geräte 3RV27 und 3RV28 finden Sie in Kapitel Technische Daten (Seite 253). 9.2.3 Anschlussquerschnitte für Federzuganschlusstechnik Anschlussquerschnitte für Federzuganschlusstechnik Die folgenden Tabellen geben die zulässigen Leiterquerschnitte für Hauptanschlüsse und Hilfsleiteranschlüsse der Leistungsschalter 3RV2 (Baugröße S00 und S0) für Federzuganschlusstechnik an. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 123 2 x (1,0 ... 10) mm² feindrähtig ohne Aderendhülse 2 x (1,0 ... 6,0) mm² feindrähtig mit Aderendhülse 2 x (1,0 ... 6,0) mm² 2 x (18 bis 8) Tabelle 9-9 Hilfsleiter der Baugrößen S00 / S0 / S2 / S3 Zubehör für Leistungsschalter Werkzeug Ø 3,0 x 0,5 (3RA2908-1A) eindrähtig und mehrdrähtig 2 x (0,5 ... 2,5) mm² Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 124: Anschlussquerschnitte Für Ringkabelschuhanschlusstechnik
– DIN 46 237 (mit Isolierhülse) – JIS CS805 Typ RAV (mit Isolierhülse) – JIS CS805 Typ RAP (mit Isolierhülse) • Für Anwendungen nach UL 60947‑4‑1 (UL 508): – DIN 46 234 (ohne Isolierhülse) – DIN 46 225 (ohne Isolierhülse) – JIS CS805 (ohne Isolierhülse) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 125 • UL 224 zugelassen • flammgeschützt GEFAHR Gefährliche Spannung. Lebensgefahr oder schwere Verletzungsgefahr. Verwenden Sie nur die zugelassenen Ringkabelschuhe, um die geforderten Luftstrecken und Kriechstrecken zu erfüllen. Verwenden Sie die mitgelieferten Ringkabelschuhabdeckungen, um Berührungsschutz zu erreichen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 126 Anschließen 9.2 Anschlussquerschnitte Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 127: Bedienen
Bedienen Hinweis Das Einschalten und Ausschalten des Leistungsschalters muss zügig und ohne Unterbrechung erfolgen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 128: Strom Einstellen
Die Leistungsschalter mit 30 … 36 A und 34 … 40 A besitzen nur eine Einstellmarke (= Strichmarkierung). Stellen Sie die relative Einstellmarke (Strich oder Dreieck) auf den Verbraucherstrom ein. 1.6 A max max. + 60 °C max. + 70 °C 360 ° ok Bild 10-1 Einstellstrom I einstellen Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 129: Stromreduzierung
Bei Umgebungstemperaturen über +60 °C ist eine Stromreduzierung notwendig. Der maximal zulässige Einstellstrom für +70 °C Umgebungstemperatur ist auf der Einstellskala mit einem etwas längeren Skalenstrich gekennzeichnet. Weitere Informationen zum Derating finden Sie im Kapitel Einsatzumgebung (Seite 97). Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 130: Überlastauslösung Testen
Schieben Sie den Schraubendreher nach links. Leistungsschalter 3RV2 (Baugröße S00 und S0) TEST ① Drehen Sie den Drehknopf von O auf I. ② Stecken Sie einen Schraubendreher in die Testöffnung. ③ Schieben Sie den Schraubendreher nach links. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 131 Stecken Sie einen Schraubendreher in die Testöffnung und drücken Sie ihn vorsichtig nach hinten. Ergebnis Wenn der Drehknopf beim Leistungsschalter 3RV2 in die Tripped-Stellung schnappt, war der Test erfolgreich. Wenn der Kippschalter beim Leistungsschalter 3RV1 in die Stellung O schnappt, war der Test erfolgreich. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 132: Überlastrelais-Funktion Testen (3Rv21)
Überlastrelais-Funktion testen (3RV21) Überlastrelais-Funktion testen (3RV21) TEST ① Voraussetzung ist, dass Spannung am Steuerstromkreis anliegt. Stecken Sie einen Schraubendreher in die Testöffnung und schieben Sie ihn nach unten. Ergebnis Das angeschlossene Schütz schaltet ab. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 133: Sichern
Sichern des Drehschalters (3RV2) Bringen Sie den Kippschalter in AUS‑Stellung. Sichern Sie den Leistungsschalter gegen unbefugtes Einschalten, indem Sie den Kippschalter mit einem Vorhängeschloss abschließen (Bügeldurchmesser 3,5 bis 4,5 mm). Bild 10-3 Sichern des Kippschalters (3RV1.1) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 134: Wiedereinschalten Nach Auslösung
Das Wiedereinschalten erfolgt direkt am Schalter. Der Drehantrieb muss vor dem Wiedereinschalten erst auf O gestellt werden, um die Mechanik wieder in Bereitschaft zu setzen (nicht bei den Leistungsschaltern 3RV1.1). Dann kann wieder eingeschaltet werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 135: Zubehör
Hilfsschalter mit 2 Kontakten ③ seitlicher Hilfsschalter mit 4 Kontakten ④ Spannungsauslöser ⑤ Unterspannungsauslöser ⑥ Unterspannungsauslöser mit voreilenden Hilfskontakten Die nachfolgende Darstellung zeigt für die Leistungsschalter 3RV2 der Baugrößen S00 / S0 das anbaubare Zubehör. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 136 Unterspannungsauslöser mit voreilenden Hilfskontakten ⑨ Querliegender Hilfsschalter ⑩ Phasentrennwand / Zubehör Type E Bild 11-1 Leistungsschalter Baugröße S00 und S0 mit anbaubarem Zubehör Die nachfolgende Darstellung zeigt für die Leistungsschalter 3RV2 der Baugrößen S2 und S3 das anbaubare Zubehör. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 137: Weiteres Zubehör
Um eine höchstmögliche Flexibilität zu erreichen, ist das Zubehör je nach Bedarf, einfach und werkzeuglos an die Leistungsschalter anbaubar. Zubehör 3RV1 3RV20 3RV21 3RV23 3RV24 3RV27 3RV28 Hilfsschalter ✓ ✓ ✓ ✓ ✓ ✓ ✓ Meldeschalter ✓ ✓ ✓ ✓ Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 138 Nur für 3RV2 in der Baugröße S00 und S0. Nur für 3RV2 in der Baugröße S2. Nur für 3RV2 in der Baugröße S00, S0 und S3. Nicht für 3RV2 in der Baugröße S3. An die Leistungsschalter 3RV27 in der Baugröße S3 können nur seitliche Hilfsschalter angebaut werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 139: Aufbauregeln / Bestückungsregeln
• Die Auswahl des Meldeschalters muss vor der Auswahl der Hilfsschalter erfolgen. • Ist ein Meldeschalter ausgewählt, kann nur ein seitlicher Hilfsschalter mit 2 Kontakten ausgewählt werden. Die Auswahl des seitlichen Hilfsschalters mit 4 Kontakten ist nicht möglich. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 140: Hilfsschalter
Schraub- / Federzug‐ 9 mm anschluss 2 Schließer + 2 Öffner Schraubanschluss 18 mm Hinweis • Je Leistungsschalter sind maximal vier Hilfskontakte mit Hilfsschaltern anbaubar. • Hilfsschalter (2 Kontakte) und Meldeschalter lassen sich einzeln oder gemeinsam anbauen (gilt nicht für 3RV1.1). Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 141: Montage
Hilfsschalter und querliegende Hilfsschalter Öffner (NC 21‑22) Für die Geräteanschlüsse des Hauptstromkreises und des Hilfsstromkreises stehen die Angaben zur Absicherung gegen Kurzschluss (Sicherungen oder Leitungsschutzschalter) zur Verfügung. Die technischen Daten zum Produkt finden Sie im Siemens Industry Online Support (https:// Öffner (NC 31‑32) support.industry.siemens.com/cs/ww/de/ps/16244/td).
Seite 142: Montage Der Hilfsschalter
Hängen Sie den seitlichen Hilfsschalter im hinteren Bereich am Leistungsschalter ein. ② Schwenken Sie den Hilfsschalter an den Leistungsschalter, bis er hörbar einrastet. Verweis Weitere Informationen ... finden Sie im Kapitel … zum Anschließen Schaltpläne (Seite 255) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 143: Demontieren
Fahren Sie mit einem Schraubendreher zwischen den Leistungsschalter und den seitlichen Hilfs‐ schalter. Lösen Sie den Hilfsschalter vom Leistungsschalter durch vorsichtiges Drehen des Schrau‐ bendrehers. ③ Nehmen Sie den seitlichen Hilfsschalter von der Seite des Leistungsschalters ab. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 144: Meldeschalter
• An den Leistungsschalter kann ein Meldeschalter seitlich angebaut werden. • Ein Hilfsschalter (2 Kontakte) und ein Meldeschalter lassen sich einzeln oder gemeinsam anbauen. • Der Meldeschalter kann bei den Leistungsschaltern 3RV1.1, 3RV27 und 3RV28 nicht verwendet werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 145: Klemmenbeschriftungen Und Hinweise Zur Absicherung Der Geräteanschlüsse - Meldeschalter
Beachten Sie bei der Auswahl der Quelle und der Anschlussleitung die Lastcharakteristik der am sung Meldeschalter angeschlossenen Komponenten, z. B. kurzzeitige Einschaltstromspitzen, Ein‐ Öffner (NC 65‑66) schaltleistung und Halteleistung. Selbiges gilt bei der Auswahl geeigneter Schutzorgane. Kurzschlussaus‐ Die technischen Daten zum Produkt finden Sie im Siemens Industry Online Support (https:// lösung support.industry.siemens.com/cs/ww/de/ps/16244/td). Schließer (NO 77‑78) Kurzschlussaus‐...
Seite 146 Drücken Sie zusätzlich den blauen RESET-Knopf an der Frontseite des Meldeschalters, bis er ein‐ rastet. ③ Hängen Sie den Meldeschalter im hinteren Bereich am Leistungsschalter ein. ④ Schwenken Sie den Meldeschalter an den Leistungsschalter, bis er hörbar einrastet. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 147: Montage Eines Meldeschalters (Baugröße S2)
Drücken Sie zusätzlich den blauen RESET-Knopf an der Frontseite des Meldeschalters, bis er ein‐ rastet. ③ Hängen Sie den Meldeschalter im hinteren Bereich am Leistungsschalter ein. ④ Schwenken Sie den Meldeschalter an den Leistungsschalter, bis er hörbar einrastet. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 148 Hängen Sie den Meldeschalter im hinteren Bereich am Leistungsschalter ein. ④ Schwenken Sie den Meldeschalter an den Leistungsschalter, bis er hörbar einrastet. Verweis Weitere Informationen ... finden Sie im Kapitel … zum Anschließen Schaltpläne (Seite 255) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 149: Meldeschalter Demontieren
Nehmen Sie den Meldeschalter von der Seite des Leistungsschalters ab. 11.4.4 Bedienen und Diagnose Übersicht Der Meldeschalter liefert zwei Meldungen: • Ausgelöstmeldung (Kurzschluss, Überlast oder Auslösung durch Spannungsauslöser oder Unterspannungsauslöser oder durch Betätigung des TEST‑Schiebers am Motorschutzschalter) • Kurzschlussmeldung (nur Kurzschluss) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 150: Meldeschalter Mit Kurzschlussmeldung
(I‑Stellung). • Leistungsschalter – in Tripped-Stellung • Meldeschalter – Anzeige ist rot – RESET-Knopf (blau) bleibt eingedrückt Vor dem Zurücksetzen des Meldeschalters, ist die Fehlerursache der Auslösung (Überlast) zu beheben. Meldeschalter mit Kurzschlussmeldung Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 151 Schalten Sie den Leistungsschalter aus (O‑Stellung) – in Tripped-Stellung und anschließend wieder ein (I‑Stellung). • Meldeschalter – Anzeige ist rot – RESET-Knopf (blau) steht hervor Vor dem Zurücksetzen des Meldeschalters, ist die Fehlerursache der Auslösung (Kurzschluss) zu beheben. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 152: Funk-Hilfs- Und Meldeschalter 3Rv2 Com (3Rv2921-5M) Für 3Rv2
Übergeordnete Systeme können auf die Daten über die Schnittstellen des Datentransceivers zugreifen. Entweder vor Ort über Bluetooth oder über Ethernet im lokalen Netzwerk. Dabei wird ein Modbus TCP-Protokoll verwendet, welches von weiteren Systemen einfach integriert werden kann. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 153: Beschreibung
übertragen. Neben der EIN‑Meldung / AUS‑Meldung wird bei einer Auslösung unterschieden, ob die Auslösung durch eine Überlast oder durch einen Kurzschluss verursacht wurde. Die Grenzwerte für Alarme sind parametrierbar und ein Meldungsprotokoll ist vorhanden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 154 • Es kann kein seitlicher Hilfsschalter (2 Kontakte) zusätzlich angebaut werden. • Der Meldeschalter kann bei den Leistungsschaltern 3RV1.1, 3RV27 und 3RV28 nicht verwendet werden. • Bei Verwendung des Funk‑Hilfs‑ und Meldeschalters 3RV2 COM (3RV2921-5M) für 3RV2 ist kein Spannungsauslöser und kein Unterspannungsauslöser zugelassen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 155: Elektromagnetische Verträglichkeit (Emv) Nach Iec 60947-4-1
Funk‑Hilfs‑ und Meldeschalter angeschlossenen Komponenten, z. B. kurzzeitige Einschaltst‐ romspitzen, Einschaltleistung und Halteleistung. Selbiges gilt bei der Auswahl geeigneter Schutzorgane. Die technischen Daten zum Produkt finden Sie im Siemens Industry Online Support (https:// support.industry.siemens.com/cs/ww/de/ps/16244/td). Weitere Empfehlungen, z. B. die Verwendung von Leitungsschutzschaltern oder Geräteschutz‐...
Seite 156 45 A und 3RV2431 bis einschließlich 40 A) ab. ② Hängen Sie den Funk-Hilfs- und Meldeschalter im hinteren Bereich am Leistungsschalter ein. ③ Schwenken Sie den Funk-Hilfs- und Meldeschalter an den Leistungsschalter, bis er hörbar einras‐ tet. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 157 Schalten Sie den Leistungsschalter aus vor der Montage des Funk-Hilfs- und Meldeschalters 3RV2 COM für 3RV2. ① Hängen Sie den Funk-Hilfs- und Meldeschalter im hinteren Bereich am Leistungsschalter ein. ② Schwenken Sie den Funk-Hilfs- und Meldeschalter an den Leistungsschalter, bis er hörbar einras‐ tet. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 158: Demontage
Fahren Sie mit einem Schraubendreher zwischen den Leistungsschalter und den Funk-Hilfs- und Meldeschalter. Lösen Sie den Funk-Hilfs- und Meldeschalter vom Leistungsschalter durch vor‐ sichtiges Drehen des Schraubendrehers. ③ Nehmen Sie den Funk-Hilfs- und Meldeschalter von der Seite des Leistungsschalters ab. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 159 Fahren Sie mit einem Schraubendreher zwischen den Leistungsschalter und den Funk-Hilfs- und Meldeschalter. Lösen Sie den Funk-Hilfs- und Meldeschalter vom Leistungsschalter durch vor‐ sichtiges Drehen des Schraubendrehers. ③ Nehmen Sie den Funk-Hilfs- und Meldeschalter von der Seite des Leistungsschalters ab. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 160 Fahren Sie mit einem Schraubendreher zwischen den Leistungsschalter und den Funk-Hilfs- und Meldeschalter. Lösen Sie den Funk-Hilfs- und Meldeschalter vom Leistungsschalter durch vor‐ sichtiges Drehen des Schraubendrehers. ③ Nehmen Sie den Funk-Hilfs- und Meldeschalter von der Seite des Leistungsschalters ab. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 161: Hilfsauslöser
Prüfen Sie nach einer Kurzschlussauslösung die korrekte Montage des Unterspannungsauslösers und führen Sie den Funktionstest für 3RV2902-1A..., 3RV2902-1C... erneut aus. Spannungsauslöser Zum Fernauslösen des Leistungsschalters: • über SPS: Die Spule des Auslösers soll nur kurzzeitig (maximal 5 s) an Spannung liegen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 162: Unterspannungsauslöser
Beachten Sie bei der Auswahl der Quelle und der Anschlussleitung die Lastcharakteristik des Spannungsauslösers, z. B. kurzzeitige Einschaltstromspitzen, Einschaltleistung und Halteleis‐ tung. Selbiges gilt bei der Auswahl geeigneter Schutzorgane. Die technischen Daten zum Produkt finden Sie im Siemens Industry Online Support (https:// support.industry.siemens.com/cs/ww/de/ps/16244/td).
Seite 163: Spannungsbereiche Der Hilfsauslöser
Beachten Sie bei der Auswahl der Quelle und der Anschlussleitung die Lastcharakteristik des Unterspannungsauslösers mit voreilenden Hilfskontakten, z. B. kurzzeitige Einschaltstromspit‐ zen, Einschaltleistung und Halteleistung. Selbiges gilt bei der Auswahl geeigneter Schutzor‐ gane. Die technischen Daten zum Produkt finden Sie im Siemens Industry Online Support (https:// support.industry.siemens.com/cs/ww/de/ps/16244/td). 11.6.2 Spannungsbereiche der Hilfsauslöser...
Seite 164: Montage
Spannungsauslöser / Unterspannungsauslöser montieren Montage eines Spannungsauslösers / Unterspannungsauslösers ① Hängen Sie den Spannungsauslöser / Unterspannungsauslöser im hinteren Bereich am Leistungs‐ schalter ein. ② Schwenken Sie den Spannungsauslöser / Unterspannungsauslöser an den Leistungsschalter, bis er hörbar einrastet. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 165: Demontieren
Fahren Sie mit einem Schraubendreher zwischen den Spannungsauslöser / Unterspannungsaus‐ löser und den Leistungsschalter. Lösen Sie den Spannungsauslöser / Unterspannungsauslöser vom Leistungsschalter durch vorsichtiges Drehen des Schraubendrehers. ③ Nehmen Sie den Spannungsauslöser / Unterspannungsauslöser von der Seite des Leistungsschal‐ ters ab. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 166: Trennerbaustein
Strom dar. 3RV2.2 (Baugröße S0) Surrounding Air Temperature 40 °C Ambient Temperature 40 °C 40 A 37.5 A 36 A 33.7 A 32 A 32 A 30.3 A 28 A 28 A 27 A ≤ 25 A 25 A 25 A 3RV2.3 (Baugröße S2) Surrounding Air Temperature 40 °C Ambient Temperature 40 °C 80 A 73 A Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 167: Montage
Setzen Sie den Trennerbaustein auf den Leistungsschalter. Achten Sie dabei darauf, dass die Anschlussfahnen des Trennerbausteins in die passenden Öffnungen eingeführt werden. ④ Schieben Sie die Einschaltsperre nach unten. ⑤ Schrauben Sie die Hauptleiterklemmen am Leistungsschalter fest. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 168: Trennen Und Absperren
Trennen und Absperren Trennstrecke bilden und sichern ① Schalten Sie den Drehknopf des Leistungsschalters auf O. ② Schieben Sie die Einschaltsperre nach unten. ③ Schieben Sie den Trennstecker nach vorne aus dem Trennerbaustein heraus. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 169 Zubehör 11.7 Trennerbaustein ④ Schieben Sie die Einschaltsperre nach oben. ⑤ Sichern Sie die Einschaltsperre, so dass der Trennstecker nicht mehr eingesetzt oder eingescho‐ ben werden kann. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 170: 11.8 Phasentrennwände / Klemmenblock Ul 60947-4-1 (Ul 508) "Type E
Hilfsschalter angebaut werden. Optional kann an den Klemmenblock 3RT2946‑4GA07 die Klemmenabdeckung 3RV2948‑1LA00 angebaut werden. Der Klemmenblock 3RV2928‑1H für Baugröße S00/S0 wird beim Anschluss größerer Leiterquerschnitte empfohlen. Hinweis Für CSA sind keine erweiterten Luft- und Kriechstrecken erforderlich. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 171: Einschränkung
Der Klemmenblock und die Phasentrennwände sind in Schraubausführung erhältlich. Sie können nur auf Leistungsschalter mit Schraubanschlusstechnik montiert werden. 11.8.2 Montage Klemmenblock UL 60947‑4‑1 (UL 508) "Type E" Der Klemmenblock 3RV2928‑1H kann nur auf Leistungsschaltern 3RV2 in den Baugrößen S00 und S0 mit Schraubanschlusstechnik montiert werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 172 Setzen Sie den Schraubendreher, wie in der Abbildung dargestellt, mittig zwischen dem Leis‐ tungsschalter und dem abnehmbaren Rahmenklemmenblock an. ② Hebeln Sie den abnehmbaren Rahmenklemmenblock vorsichtig vom Leistungsschalter ab. ③ Nehmen Sie den abnehmbaren Rahmenklemmenblock nach oben vom Leistungsschalter ab. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 173: Montage Phasentrennwände
Die nachfolgende Darstellung zeigt die Montage der Phasentrennwand 3RV29.8‑1K an den Leistungsschalter. Montage der Phasentrennwände (Baugröße S00 / S0) ① Setzen Sie die Phasentrennwände vorne auf den Leistungsschalter auf. Kippen Sie die Phasent‐ rennwände hinten nach unten bis sie auf dem Leistungsschalter einrasten. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 174 Setzen Sie den Schraubendreher, wie in der Abbildung dargestellt, mittig zwischen dem Leis‐ tungsschalter und dem abnehmbaren Rahmenklemmenblock an. ② Hebeln Sie den abnehmbaren Rahmenklemmenblock vorsichtig vom Leistungsschalter ab. ③ Nehmen Sie den abnehmbaren Rahmenklemmenblock nach oben vom Leistungsschalter ab. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 175 Schieben Sie den Klemmenblock in die dafür vorgesehenen Führungsnasen am Leistungsschalter. ⑤ Schieben Sie die Phasentrennwände in die dafür vorgesehenen Öffnungen am Klemmenblock. Hinweis Bei Verwendung des Klemmenblocks 3RV2948‑1K für Leistungsschalter 3RV2 in der Baugröße S3 kann kein querliegender Hilfsschalter angebaut werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 176: Türkupplungs-Drehantrieb (Nicht Für 3Rv1011 Und 3Rv1611)
Türkupplungs-Drehantrieb für erschwerte Einsatzbedingungen (Schutzart IP65) Türkupplungs-Drehan‐ grau abhängig von der Aus‐ abhängig von der Aus‐ trieb führung führung NOT-AUS-Türkupplungs- rot / gelb abhängig von der Aus‐ abhängig von der Aus‐ Drehantrieb führung führung Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 177: Montage
Vor der Montage eines Türkupplungs-Drehantriebs, muss der Knebelaufsatz des Leistungsschalters 3RV2.4 demontiert werden. ① Schieben Sie einen Schraubendreher, wie in der Abbildung dargestellt, seitlich in die Öffnung des Knebelaufsatzes. ② Nehmen Sie den Knebelaufsatz nach vorne vom Leistungsschalter ab. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 178: Montieren Des Türkupplungs-Drehantriebs Für Einfache Bedingungen
Beachten Sie die mechanische Kodierung der Verbindungsstange! Montage der Türkupplungs-Drehantriebe 3RV2926-1. für einfache Bedingungen ① Schieben Sie einen Schraubendreher seitlich in die Öffnung des Beschriftungsschilds und des SIEMENS-Schilds und nehmen Sie das Beschriftungsschild und das SIEMENS-Schild ab. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 179 Achten Sie darauf, den Türkupplungs‑Drehantrieb in der richtigen Position auf den Leistungsschalter zu schrauben. Anziehdrehmoment: 0,4 Nm ④ Kürzen Sie die Welle auf die gewünschte Länge. Hinweis Die minimalen und maximalen Verlängerungsmöglichkeiten finden Sie im Kapitel "Maßbilder Türkupplungs-Drehantriebe 3RV2926-1. (Seite 283)". Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 180 Schieben Sie die Welle mit dem montierten Kupplungsmitnehmer in die Aufnahme des Türkup‐ plungs‑Drehantriebs. Schrauben Sie Schraube an der Welle mit einem Innensechskantschlüssel fest. Innensechskantschlüssel: 3,0 mm Anziehdrehmoment: 0,8 ... 1,0 Nm Der seitliche Versatz darf maximal + / - 1 mm betragen. In Wellenrichtung darf der Versatz maximal + / - 1,5 mm betragen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 181 Montage der Türkupplungs-Drehantriebe 3RV2926-1. für einfache Bedingungen mit Toleranzausgleich Mit dem Toleranzausgleich 3RV2926‑0Q kann ein Versatz beim Einbau des Türkupplungsdrehantriebes für einfache Bedingungen ausgeglichen werden. Dazu wird der Standard‑Kupplungskopf an der Welle abgenommen und durch den Toleranzausgleich ersetzt. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 182: Vorgehensweise
• 3RV2.3.-4S. • 3RV2.3.-4T. • 3RV2.3.-4B. • 3RV2.3.-4D. • 3RV2.3.-4E. Vorgehensweise ① Schieben Sie einen Schraubendreher seitlich in die Öffnung des Beschriftungsschilds und des SIEMENS-Schilds und nehmen Sie das Beschriftungsschild und das SIEMENS-Schild ab. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 183 Achten Sie darauf, den Türkupplungs‑Drehantrieb in der richtigen Position auf den Leistungsschalter zu schrauben. Anziehdrehmoment: 0,4 Nm ④ Kürzen Sie die Welle auf die gewünschte Länge. Hinweis Die minimalen und maximalen Verlängerungsmöglichkeiten finden Sie im Kapitel "Maßbilder Türkupplungs-Drehantriebe 3RV2926-1. (Seite 283)". Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 184: Einbaulage
Schrauben Sie Schraube an der Welle mit einem Innensechskantschlüssel fest. Innensechskantschlüssel: 3,0 mm Anziehdrehmoment: 0,8 ... 1,0 Nm Einbaulage Optional besteht die Möglichkeit die Einbaulage anzupassen. ① Hebeln Sie den Clip mit einem Schraubendreher aus der Aufnahme am Toleranzausgleich. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 185: Montieren Des Türkupplungs-Drehantriebs Für Erschwerte Bedingungen
Schrauben Sie die Schraube am Toleranzausgleich mit einem Schraubendreher PZ 2 fest. Anziehdrehmoment: 1,5 Nm 11.9.2.2 Montieren des Türkupplungs-Drehantriebs für erschwerte Bedingungen Montage der Türkupplungs-Drehantriebe für erschwerte Einsatzbedingungen ① Lösen Sie die Schrauben der Abdeckung vom Türkupplungs-Drehantrieb. ② Nehmen Sie die Abdeckung ab. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 186 Achten Sie darauf, dass die Verschraubung einer Ausziehkraft von > 800 N standhält. ④ Schließen Sie die Erde an. ⑤ Hängen Sie den ausgeschalteten Leistungsschalter (Baugröße S00 und S0) von oben auf die Hutschiene und schnappen Sie den Leistungsschalter auf die Hutschiene auf. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 187 Montieren Sie die Abdeckung wieder auf dem Unterteil des Türkupplungs-Drehantriebs. Achten ⑦ Sie dabei darauf, dass der Leistungsschalter in "AUS"-Stellung ist und dass sich die Nut der Welle rechts befindet. Schraubendreher: PZ 2 Anziehdrehmoment: 1,5 ... 2,0 Nm Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 188 Schieben Sie das Zwischenstück auf die Welle. Schieben Sie die Verlängerungswelle in das Zwi‐ schenstück. Schieben Sie den Kupplungsmitnehmer auf die Verlängerungswelle. Befestigen Sie das Zwischenstück und den Kupplungsmitnehmer in der gewünschten Länge. Schrauben Sie die Handhabe mit Sichtblende und Dichtung von hinten an die Türe. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 189 Schrauben Sie die Handhabe mit Sichtblende und Dichtung an der Innenseite der Schaltschrank‐ türe mit einem Schraubendreher PZ 2 fest. Anziehdrehmoment: 1,0 Nm Der seitliche Versatz darf maximal + / - 1 mm betragen. In Wellenrichtung darf der Versatz maximal + / - 1,5 mm betragen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 190 Die minimalen und maximalen Verlängerungsmöglichkeiten finden Sie im Kapitel "Maßbilder Türkupplungs-Drehantriebe für erschwerte Einsatzbedingungen 3RV29.6-3. (Seite 288)". Montage der Handhabe ① Schrauben Sie die Handhabe mit Sichtblende und Dichtung an der Innenseite der Schaltschrank‐ ② türe mit einem Schraubendreher PZ 2 fest. Anziehdrehmoment: 1,0 Nm ③ Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 191: Montage Der Türkupplungs-Drehantriebe 3Rv29.6-3. Für Erschwerte Einsatzbedingungen Mit Toleranzausgleich
Der seitliche Versatz darf maximal + / - 8 mm betragen. In Wellenrichtung darf der Versatz maximal + / - 1,5 mm betragen. Einbaulage Optional besteht die Möglichkeit die Einbaulage anzupassen. ① Hebeln Sie den Clip mit einem Schraubendreher aus der Aufnahme am Toleranzausgleich. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 192 Zusatzgriff 3VA9137‑0GC05 (rot / gelb). Beim Einschalten des Zusatzgriffs muss der Griff gegen eine Feder in Richtung der Montageebene gedrückt werden. Dies ist die geforderte, bewusste Handlung (deliberate action), damit sich der Zusatzgriff nicht leer durchdreht und der Leistungsschalter eingeschaltet werden kann. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 193 Nut der Wellenabstützung aufgenommen wird. ② Schrauben Sie den Zusatzgriff 3VA9137-0GC01 (grau) bzw. den Zusatzgriff 3VA9137-0GC05 (rot / gelb) mit einem Schraubendreher PH 1 an die Wellenabstützung 3RV2926-0P. Anziehdrehmoment: 0,5 ... 0,6 Nm Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 194 11.9 Türkupplungs-Drehantrieb (nicht für 3RV1011 und 3RV1611) ③ Schieben Sie die Welle durch den Zusatzgriff 3VA9137-0GC01 (grau) bzw. den Zusatz‐ griff 3VA9137-0GC05 (rot / gelb) und die Wellenabstützung 3RV2926-0P und schrauben Sie die Welle mit einem Sechskantschlüssel fest. Anziehdrehmoment: 2,6 ... 3,0 Nm Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 195: Bedienen
Drehantrieb geöffnet werden kann. Um die Schaltschranktür während des Betriebs zu öffnen, stellen Sie den Leistungsschalter auf O (OFF). Die Verlängerungswelle löst sich in dieser Stellung vom Drehantrieb und die Tür kann geöffnet werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 196 Drehknebels zur "Überlistung". Zum Schließen der Tür während des Betriebs (Leistungsschalter befindet sich in I (ON)‑Stellung) drehen Sie die Handhabe um 5 bis 10 ° in Richtung OFF, um das Einrasten der Verlängerungswelle zu verein‐ fachen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 197 Wenn der Leistungsschalter in der EIN-Stellung ist und die Tür mit einer Krafteinwirkung von > 150 ... 200 N geöffnet wird, löst sich die Verlängerungswelle von der Kupplung um einer Zerstörung des Leistungsschalters vorzubeugen. Der Leistungsschalter bleibt dabei in EIN- Stellung. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 198: Abschließen
Drücken Sie die Abschließvorrichtung an der Handhabe nach hinten. ③ Hängen Sie das Bügelschloss in die Öffnung an der Handhabe ein. In diese Öffnung können bis zu drei Bügelschlösser mit einem maximalen Bügeldurchmesser von 8,5 mm eingehängt werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 199: Bedienen Des Türkupplungs-Drehantriebs Für Erschwerte Bedingungen
Bei einem eingehängten Bügelschloss kann die Handhabe nicht mehr in EIN-Stellung gedreht werden und die Schaltschranktüre bleibt verschlossen. Bedienen des Türkupplungs-Drehantriebs für erschwerte Bedingungen Tür öffnen Die folgenden Abbildungen zeigen wie die Schaltschranktür mit dem Türkupplungs- Drehantrieb geöffnet werden kann. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 200 11.9 Türkupplungs-Drehantrieb (nicht für 3RV1011 und 3RV1611) Um die Schaltschranktür während des Betriebs zu öffnen, stellen Sie den Leistungsschalter auf O (OFF). Die Verlängerungswelle löst sich in dieser Stellung vom Drehantrieb und die Tür kann geöffnet werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 201 Drehknebels zur "Überlistung". Zum Schließen der Tür während des Betriebs (Leistungsschalter befindet sich in I (ON)‑Stellung) drehen Sie die Handhabe um 5 bis 10 ° in Richtung OFF, um das Einrasten der Verlängerungswelle zu verein‐ fachen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 202 Wenn der Leistungsschalter in I-Stellung ist und die Tür mit einer Krafteinwirkung von ≥ 350 N geöffnet wird, kann der Antrieb zerstört werden. Hierbei bleibt der Leistungsschalter eingeschaltet. Bis zu einer Krafteinwirkung von 350 N hält der Antrieb die Tür geschlossen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 203 Bügeldurchmesser: 3,5 ... 4,5 mm Der Antrieb kann auch außerhalb des Schaltschranks über die Handhabe abgeschlossen werden. ① Stellen Sie den Leistungsschalter auf O (OFF). ② Drücken Sie die Abschließvorrichtung an der Handhabe nach hinten. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 204 In diese Öffnung können bis zu drei Bügelschlösser mit einem maximalen Bügeldurchmesser von 8,5 mm eingehängt werden. Bei einem eingehängten Bügelschloss kann die Handhabe nicht mehr in EIN-Stellung gedreht werden und die Schaltschranktüre bleibt verschlossen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 205: Gehäuse Und Montagezubehör
In der AUS‑Stellung sind alle Drehantriebe mit bis zu drei Bügelschlössern abschließbar. Derating bei Einbau von Leistungsschaltern 3RV1011 Beim Einbau von Leistungsschaltern 3RV1011 der Baugröße S00 in das Aufbaugehäuse 3RV1913-1CA00 / 3RV1913-1DA00 / 3RV1913-2DA00 ist ein bestimmtes Derating zu beachten. Die nachfolgende Tabelle stellt den maximal zulässigen Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 206 Derating bei Einbau von Leistungsschaltern 3RV2.1 und 3RV2.2 Beim Einbau von Leistungsschaltern 3RV2.1 der Baugröße S00 und 3RV2.2 der Baugröße S0 in das Aufbaugehäuse 3RV1923-1CA00 / 3RV1923-1DA00 / 3RV1923-1FA00 / 3RV1923-1GA00 / 3RV1923-1DA01 / 3RV1923-1GA01 / 3RV1923-2DA00 / 3RV1923-2GA00 ist ein bestimmtes Derating zu beachten. Die nachfolgende Tabelle stellt den maximal Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 207 14,0 A 20,0 A 17,0 A 22,0 A 19,0 A 25,0 A 22,0 A 28,0 A 25,0 A 32,0 A 28,0 A Die folgende Tabelle zeigt die maximale Bestückung der Leistungsschalter mit Spannungsauslöser, Unterspannungsauslöser und seitlichen und querliegenden Hilfsschaltern beim Einbau in das Aufbaugehäuse 3RV1923-1CA00 / 3RV1923-1DA00 / Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 208 Für die Frontplatten ist ein Halter für den Leistungsschalter der Baugrößen S00 und S0 lieferbar, in den die Schalter eingeschnappt werden können. Die Frontplatten sind auch für Leistungsschalter 3RV2 in der Baugröße S00 und S0 mit Federzuganschluss verwendbar. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 209: Montage
Montage Gehäuse (für 3RV1011 in der Baugröße S00) ① Montieren Sie das Unterteil des Gehäuses auf einer ebenen Fläche. ② ③ Schnappen Sie den Leistungsschalter wie in der Grafik dargestellt auf die Schiene im Gehäuse. ④ Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 210: Montage Gehäuse (Für 3Rv2 In Der Baugröße S00, S0 Und S2)
Schnappen Sie den Leistungsschalter wie in der Grafik dargestellt auf die Schiene im Gehäuse. ④ Schrauben Sie das Gehäuseoberteil auf das Gehäuseunterteil. Anziehdrehmoment: 1,2 ... 1,5 Nm. Zusätzlich können Sie das Gehäuse rechts unten und / oder links oben verplomben. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 211: Montage Einbaugehäuse (Für 3Rv1011 In Der Baugröße S00)
Radius der Ecken von R3. Achten Sie darauf, dass das Gehäuse 96 mm tief ist. Setzen Sie das Gehäuseunterteil in den Ausschnitt. ③ Sichern Sie das Gehäuse gegen Herausrutschen wie in der Vergrößerung dargestellt. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 212: Montage Einbaugehäuse (Für 3Rv2 In Der Baugröße S00 Und S0)
Schnappen Sie den Leistungsschalter wie in der Grafik dargestellt auf die Schiene im Gehäuse. Achten Sie darauf, dass der Pfeil (A) nach oben zeigt. ③ Setzen Sie das Gehäuseunterteil in den Ausschnitt. ④ Sichern Sie das Gehäuse gegen Herausrutschen wie in der Vergrößerung dargestellt. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 213 Vor der Montage einer Frontplatte, muss der Knebelaufsatz des Leistungsschalters 3RV2.4 demontiert werden. ① Schieben Sie einen Schraubendreher, wie in der Abbildung dargestellt, seitlich in die Öffnung des Knebelaufsatzes. ② Nehmen Sie den Knebelaufsatz nach vorne vom Leistungsschalter ab. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 214: Montage Frontplatten (Für 3Rv2 In Der Baugröße S00, S0, S2 Und S3)
Schrauben Sie die Frontplatte und den Drehantrieb an den Halter mit M3 fest. Hinweis Beachten Sie, dass bei der Frontplattenmontage eines Leistungsschalters in der Baugröße S2 und S3 kein Halter erhältlich ist. Positionieren Sie den Leistungsschalter und den montierten Drehantrieb an der Frontplatte an einer geeigneten Stelle. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 215: Plombierbare Abdeckung
Montage der plombierbaren Abdeckung am Leistungsschalter ① Setzen Sie die Haken an der Abdeckung in die Öffnungen am Leistungsschalter. ② Klappen Sie die Abdeckung nach unten. ③ Sichern Sie die Abdeckung mit einer Plombe gegen unbefugtes Entfernen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 216: Isoliertes 3-Phasen-Sammelschienensystem 3Rv1915 (S00 / S0) Und 3Rv1935 (S2)
S0 ist möglich. Dazu werden entsprechende Verbindungsstücke 3RV1915‑5DB für 3‑Phasen‑Sammelschienen angeboten. Berührungsschutz und Kurzschlussbeanspruchung Die 3-Phasen-Sammelschienensysteme sind fingersicher berührungsgeschützt. Sie sind für die Kurzschlussbeanspruchung bemessen, die an der Ausgangsseite der angeschlossenen Leistungsschalter auftreten kann. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 217: Ausführungen
2 / 3 / 4 3RV1935‑3.. 2 / 3 / 4 2 / 3 / 4 Nicht geeignet für Leistungsschalter 3RV21 für Motorschutz mit Überlastrelais-Funktion. Für Leistungsschalter mit seitlichem Zubehör. Hilfsauslöser und seitliche Hilfsschalter / Meldeschalter können nicht gemeinsam angebaut werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 218: Phasen-Einspeiseklemme
1 x (10 bis 2 / 0) Anschluss von unten 3RV2915‑5B 2,5 ... 25 2,5 ... 16 10-4 Eingang: 4, S00, S0 Ausgang: 2 ... 2,5 Diese Klemme wird anstelle eines Schalters angeschlossen, bitte Platzbedarf beachten. 3‑Phasen‑Einspeiseklemme zum Aufbau von "Type E‑Startern" • Einspeiseklemme von oben Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 219: Abdeckkappe Für Anschlussfahnen
Verwenden Sie zur Einspeisung der Gruppe die Einspeiseklemme 3RV2925-5EB. Hinweis Beim Aufbau von "Circuit Breakern" mit 3‑Phasen‑Sammelschienen ist der Anbau der folgenden seitlichen Hilfsschalter nicht zulässig: • 3RV2901‑1A / 3RV2901‑2A • 3RV2901‑1B / 3RV2901‑2B • 3RV2901‑1C / 3RV2901‑2C • 3RV2901‑1J Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 220: Montage
UL / CSA: Surrounding Air Temperature 40 °C und 3RV2721 / 3RV2821 + 3RV2925‑EB + 3RV1915‑..B 11.12.3 Montage Montage mit 3-Phasen Sammelschienen Hinweis Stromtragfähigkeit Beachten Sie beim Verlängern der Sammelschienen deren Stromtragfähigkeit. Folgende Darstellungen zeigen die Montage mit dem 3-Phasen Sammelschienensystem: Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 221 11.12 Isoliertes 3-Phasen-Sammelschienensystem 3RV1915 (S00 / S0) und 3RV1935 (S2) 3RV2 Baugröße S00 / S0 Bild 11-4 Montage mit 3-Phasen Sammelschiene (3RV2 Baugröße S00 / S0) 3RV2 Baugröße S00 / S0 mit 3RV1011 Bild 11-5 Montage mit 3-Phasen Sammelschiene (3RV2 Baugröße S00 / S0 mit 3RV1011) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 222 Zubehör 11.12 Isoliertes 3-Phasen-Sammelschienensystem 3RV1915 (S00 / S0) und 3RV1935 (S2) 3RV2711 / 3RV2721 / 3RV2811 / 3RV2821 Baugröße S00 / S0 Bild 11-6 Montage mit 3-Phasen Sammelschiene (3RV2711 / 3RV2721 / 3RV2811 / 3RV2821 Baugröße S00 / S0) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 223 Zubehör 11.12 Isoliertes 3-Phasen-Sammelschienensystem 3RV1915 (S00 / S0) und 3RV1935 (S2) Bild 11-7 Montage mit 3-Phasen Sammelschiene (3RV2711 / 3RV2721 / 3RV2811 / 3RV2821 Baugröße S00 / S0) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 224 Zubehör 11.12 Isoliertes 3-Phasen-Sammelschienensystem 3RV1915 (S00 / S0) und 3RV1935 (S2) ① Einspeiseseite ② Lastseite Bild 11-8 Montage mit 3-Phasen Sammelschiene (3RV2711 / 3RV2721 / 3RV2811 / 3RV2821 Baugröße S00 / S0) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 225 Zubehör 11.12 Isoliertes 3-Phasen-Sammelschienensystem 3RV1915 (S00 / S0) und 3RV1935 (S2) 3RV2 Baugröße S2 Bild 11-9 Montage mit 3-Phasen Sammelschiene (Baugröße S2) WARNUNG Heiße Oberfläche. Schwere Verletzungsgefahr. Seitenfläche niemals mit bloßer Hand berühren, es besteht schwere Verbrennungsgefahr. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 226: Sammelschienenadapter 8Us
Diese vorbereitete Einheit wird direkt auf die Sammelschienensysteme aufgesteckt und damit gleichzeitig mechanisch befestigt und elektrisch kontaktiert. Die 3‑Phasen‑Sammelschienenadapter 8US wurden bei UL mit "Surrounding Air Temperature 40 °C" geprüft. Verweis Weitere Sammelschienenadapter siehe Katalog Siemens Niederspannungs- Energieverteilung LV10.1. 11.13.2 Ausführungen Sammelschienensysteme für 60-mm-System für Cu-Sammelschienen nach DIN 46433:...
Seite 227 UL / CSA: Surrounding Air Temperature 40 °C Tabelle 11-9 Derating (3RV2.4 + 8US1211-4TR00) 3RV2.4 + 8US1211-4TR00 Bemessungsstrom I Umgebungstemperatur T n max 3RV2.4 97 % 60 °C 100 % 55 °C 3RV2.4 + 8US1211-4TR00 UL / CSA: Surrounding Air Temperature 40 °C Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 228: Montage
"Literatur" unter "Handbücher - SIRIUS Systembau‐ systemen kasten (Seite 264)" im Handbuch "SIRIUS - Verbrau‐ cherabzweige SIRIUS 3RA". 11.13.3 Montage Voraussetzungen GEFAHR Gefährliche Spannung! Lebensgefahr oder schwere Verletzungsgefahr. Schalten Sie vor Beginn der Arbeiten die Anlagen und die Geräte spannungsfrei. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 229: Sammelschienenadapter 8Us An Sammelschienensystem Anpassen
Folgende Darstellungen zeigen die Montage des Leistungsschalters auf dem Sammelschienenadapter (8US): ① Drücken Sie den Knopf auf der Oberseite des Sammelschienenadapters, um den Halter zu ent‐ riegeln. Der Halter (A) muss nach vorne aus dem Sammelschienenadapter herausklappen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 230 Schnappen Sie den Leistungsschalter auf die Hutschiene am Sammelschienenadapter. ④ Schließen Sie die Leitungen vom Sammelschienenadapter an der Hauptstromkreisklemme des Leistungsschalters an. ⑤ Schrauben Sie die Schrauben der Schraubklemme fest. Prüfen Sie, ob die Leitungen festgeklemmt sind. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 231 Zubehör 11.13 Sammelschienenadapter 8US Montage des Leistungsschalters auf dem Sammelschienenadapter 8US1216-5AT80/ 8US1216-5AS80 Folgende Darstellungen zeigen die Montage des Leistungsschalters auf dem Sammelschienenadapter (8US): ① Setzen Sie den Sammelschienenadapter von oben auf die Sammelschienen auf. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 232 Zubehör 11.13 Sammelschienenadapter 8US ① Schnappen Sie den Leistungsschalter auf die Hutschiene am Sammelschienenadapter. ② Schnappen Sie den Verbindungsstecker auf den Leistungsschalter. ③ Prüfen Sie, ob der Verbindungsstecker fest sitzt. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 233: Demontage
Folgende Darstellungen zeigen die Demontage des Sammelschienenadapters vom Sammelschienensystem: ① Führen Sie einen Schraubendreher von vorne in die rechte Öffnung am Sammelschienenadapter und verriegeln Sie den Halter (A). Der Knopf an der Oberseite des Sammelschienenadapters muss nach oben schnappen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 234 Zubehör 11.13 Sammelschienenadapter 8US ② Nehmen Sie den Sammelschienenadapter von den Sammelschienen ab, indem Sie ihn zuerst etwas nach oben schieben und anschließend nach vorne abnehmen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 235: Einspeisesystem 3Rv2917
Aufbau von Circuit Breakern 3RV27 / 3RV28 nach UL 489 zugelassen. Hinweis Der Verbindungsstecker kann zum Austausch von Verbraucherabzweigen oder Leistungsschaltern unter Spannung (im lastfreien Zustand) abgezogen werden. Der Leistungsschalter muss vorher ausgeschaltet werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 236 Einspeisung bis zu 25 mm mit Aderendhülse. Mit jedem Modul wird auch eine Endabdeckung mitgeliefert. Hinweis Absicherung des Einspeisesystems Abhängig vom verwendeten Anschlussquerschnitt "A" darf das vorgeordnete Schutzorgan die Werte in der nachfolgenden Tabelle nicht überschreiten. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 237: Endabdeckung (3Rv2917-6A)
Neu im System ist ein Stecker zur Ausspeisung an einem Gerätesteckplatz innerhalb eines Moduls. Dies bietet die Möglichkeit, nicht nur dreiphasige Lasten an dem System anzuschließen sondern auch einphasige Verbraucher im System in das Einspeisesystem einzubinden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 238 Für Direktabzweige werden die Verbindungsbausteine eingesetzt. Die Kombinationen aus Leistungsschalter und Schütz können dann direkt auf die Steckplätze der 3-Phasen- Sammelschienen aufgeschnappt werden. Für Abzweige der Baugrößen S00 und S0 sind generell die entsprechenden Verbindungsbausteine 3RA19 21‑1.., 3RA29 21‑1.., 3RA29 11‑2. oder 3RA29 21‑2..einzusetzen. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 239: Aufbauvorschriften
Aufbauvorschriften Beim Aufbau beträgt der Abstand in Y-Richtung zu spannungsführenden, geerdeten oder isolierten Teilen gemäß IEC 60947-4: 10 mm. Zusätzlich sind die Aufbauvorschriften für Leistungsschalter bzw. sicherungslose Verbraucherabzweige einschließlich der einzuhaltenden Abstandsmaße zu beachten. Bild 11-10 Aufbauvorschriften Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 240: Derating
Derating für Leistungsschalter und sicherungslose Verbraucherabzweige S00 / S0 im Einspeisesystem 3RV (63 A) Baugröße Bemessungs‐ Max. zulässiger Bemessungsstrom Max. Umgebungstempera‐ strom I [%] tur T [°C] e ≤ 14 > 14 ... 16 > 14 ... 16 ≤ 16 > 16 ... 25 > 16 ... 25 > 25 ... 32 > 32 nicht zulässig Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 241: Montage
Bei Verwendung von Hutschienen mit einer Tiefe von 15 mm sind am Schützsockel Distanzstücke angefügt (a). Brechen Sie das Distanzstück ab (b) und stecken Sie das Distanzstück in die vorge‐ sehene Öffnung (c). ⑥ Schrauben Sie den Schützsockel mit Schrauben M4 und 1,5 Nm fest. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 242 Schieben Sie die einzelnen Sammelschienen zusammen. ③ Verbinden Sie die einzelnen Sammelschienen mit dem Erweiterungsstecker, um eine elektrische Verbindung zwischen den Sammelschienen herzustellen. ④ Am Ende der Sammelschienen decken Sie die Verbindungsstellen mit der Endabdeckung ab. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 243 Bemessungsstrom I Max. zulässiger Bemessungsstrom I [%] n 3RV2711 / 3RV2721 0,16 ... 22 3RV2811 / 3RV2821 UL / CSA: Surrounding Air Temperature 40 °C IEC: Ambient Temperature 40 °C Die folgenden Darstellungen zeigen den Anbau des Circuit Breakers 3RV27 / 3RV28 an das Einspeisesystem 3RV2917. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 244 Zubehör 11.14 Einspeisesystem 3RV2917 ① Entfernen Sie den oberen Klemmenblock vom Leistungsschalter. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 245 Stellen Sie eine elektrische Verbindung zwischen dem Einspeisesystem und dem Leistungsschalter her, indem sie den Verbindungsstecker in die entsprechenden Kontaktbuchsen stecken. Das Gerät muss dabei gehalten werden. ④ Schrauben Sie den Verbindungsstecker fest, indem Sie die Hauptleiterklemmen des Leistungs‐ schalters festschrauben. Anziehdrehmoment: 2,0 ... 2,5 Nm (18 ... 22 lb.in) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 246: Verbindungsbaustein Zum Anbau Eines Schütz
über einen Federzuganschluss. 11.15.2 Montage Verweis Weitere Informationen ... finden Sie im Anhang ... zur Montage der Verbindungsbausteine "Literatur" unter "Handbücher - SIRIUS Systembau‐ kasten (Seite 264)" im Handbuch "SIRIUS - Verbrau‐ cherabzweige SIRIUS 3RA". Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 247: Anschlussabdeckung Für Kabelschuhanschluss Und Schienenanschluss
Setzen Sie den Schraubendreher, wie in der Abbildung dargestellt, mittig zwischen dem Leis‐ tungsschalter und dem abnehmbaren Rahmenklemmenblock an. ② Hebeln Sie den abnehmbaren Rahmenklemmenblock vorsichtig vom Leistungsschalter ab. ③ Nehmen Sie den abnehmbaren Rahmenklemmenblock nach oben vom Leistungsschalter ab. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 248 Zubehör 11.16 Anschlussabdeckung für Kabelschuhanschluss und Schienenanschluss ④ Schieben Sie die Anschlussabdeckung für Kabelschuhanschluss und Schienenanschluss in die ⑤ dafür vorgesehenen Führungsnasen am Leistungsschalter. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 249: Klemmenabdeckung Für Rahmenklemmenblock
Montage der Klemmenabdeckung für den Rahmenklemmenblock Die folgende Darstellung zeigt den Anbau der Klemmenabdeckung für den Rahmenklemmenblock. ① Schieben Sie die Klemmenabdeckung für den Rahmenklemmenblock in die dafür vorgesehenen Öffnungen am Rahmenklemmenblock des Leistungsschalters. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 250: 11.18 Klemmenabdeckung Für "Circuit Breaker" Und Den Klemmenblock Ul 60947-4-1 (Ul 508) "Type E
Setzen Sie den Schraubendreher, wie in der Abbildung dargestellt, mittig zwischen dem Leis‐ tungsschalter und dem abnehmbaren Rahmenklemmenblock an. ② Hebeln Sie den abnehmbaren Rahmenklemmenblock vorsichtig vom Leistungsschalter ab. ③ Nehmen Sie den abnehmbaren Rahmenklemmenblock nach oben vom Leistungsschalter ab. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 251 11.18 Klemmenabdeckung für "Circuit Breaker" und den Klemmenblock UL 60947‑4‑1 (UL 508) "Type E" ④ Schieben Sie den Klemmenblock 3RT2946‑4GA07 in die dafür vorgesehenen Führungsnasen am Leistungsschalter. Hinweis Bei Verwendung des Klemmenblocks 3RT2946‑4GA07 kann kein querliegender Hilfsschalter angebaut werden. Optional kann an den Klemmenblock 3RT2946‑4GA07 die Klemmenabdeckung 3RV2948‑1LA00 angebaut werden. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 252 Zubehör 11.18 Klemmenabdeckung für "Circuit Breaker" und den Klemmenblock UL 60947‑4‑1 (UL 508) "Type E" ⑤ Schieben Sie die Klemmenabdeckung 3RV2948-1LA00 in die dafür vorgesehenen Öffnungen am Klemmenblock. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 253: Technische Daten
Technische Daten 12.1 Technische Daten im Siemens Industry Online Support Technisches Datenblatt Technische Daten zum Produkt finden Sie auch im Siemens Industry Online Support (https:// support.industry.siemens.com/cs/ww/de/ps/16244/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste.
Seite 254 Technische Daten 12.1 Technische Daten im Siemens Industry Online Support Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 255: Schaltpläne
Schaltpläne 13.1 CAx-Daten Die CAx-Daten finden Sie im Siemens Industry Online Support (https:// support.industry.siemens.com/cs/ww/de/ps/16244/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste. 2. Klicken Sie auf den Link "CAx-Daten".
Seite 256: Geräteschaltpläne Für Leistungsschalter 3Rv1
Schaltpläne 13.2 Geräteschaltpläne für Leistungsschalter 3RV1 13.2 Geräteschaltpläne für Leistungsschalter 3RV1 Leistungsschalter 3RV1 3RV10.1-...0 3RV1611‑0BD10 3RV1611‑1.G14 Leistungsschalter für den Motorschutz / Trafo‐ Sicherungsüberwachungsschalter / Span‐ schutz / Anlagenschutz nungswandler‑Schutzschalter für Distanz‐ schutz Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 257: Geräteschaltpläne Für Leistungsschalter 3Rv2
Leistungsschalter 3RV2 3RV20.1-...0, 3RV24.1-...0, 3RV23.1-...0, 3RV27.1-...0, 3RV28.1-...0, 3RV23.2-...0 3RV20.2-...0 Leistungsschalter für den Motorschutz / Trafo‐ Leistungsschalter für den Starterschutz schutz / Anlagenschutz 3RV20.1-...5, 3RV24.1-...5, 3RV20.2-...5 Leistungsschalter für den Motorschutz / Trafoschutz mit querliegendem Hilfsschalter Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 258 Schaltpläne 13.3 Geräteschaltpläne für Leistungsschalter 3RV2 3RV21.1-...0 Leistungsschalter für den Motorschutz mit Überlastrelaisfunktion Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 259: Geräteschaltpläne Für Hilfsschalter
13.4 Geräteschaltpläne für Hilfsschalter 13.4 Geräteschaltpläne für Hilfsschalter Hilfsschalter 3RV29 seitliche Hilfsschalter 3RV2901-.A 3RV2901-.B 3RV2901-.C 1 Schließer, 1 Öffner 2 Schließer 2 Öffner querliegende Hilfsschalter 3RV2901-1D 3RV2901-.E 3RV2901-.F 3RV2901-.J 2 Schließer 2 Schließer, 2 Öffner 1 Wechsler 1 Schließer, 1 Öffner Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 260: Geräteschaltpläne Zubehör Leistungsschalter
13.5 Geräteschaltpläne Zubehör Leistungsschalter 13.5 Geräteschaltpläne Zubehör Leistungsschalter Hilfsauslöser und Meldeschalter Hilfsauslöser 3RV2902-.A.. 3RV2922-.C.. 3RV2902-.D.. Unterspannungsauslöser Unterspannungsauslöser mit vorei‐ Spannungsauslöser lenden Hilfskontakten, 2 S Meldeschalter 3RV2921-.M Meldeschalter Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 261: Zuordnungsarten
Nach einer Kurzschlussabschaltung darf keine Beschädigung des Überlastauslösers oder eines anderen Teils aufgetreten sein. Der Verbraucherabzweig kann ohne Teilerneuerung wieder in Betrieb genommen werden. Lediglich ein Verschweißen der Schützkontakte ist zulässig, wenn diese ohne nennenswerte Verformung leicht zu trennen sind. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 262 Zuordnungsarten A.1 Zuordnungsarten Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 263: Literatur
SIRIUS Leistungsschalter UL 489 S00 / S0 (3RV27. und 3RV28.) 3ZX1012-0RV27-4AU1 SIRIUS Leistungsschalter UL 489 S3 (3RV2742) 3ZX1012-0RV27-5AU1 SIRIUS Trennerbaustein (3RV2928‑1A und 3RV2938‑1A) 3ZX1012-0RV20-8AA1 SIRIUS Türkupplungs‑Drehantrieb (3RV19.6‑2. und 3RV29.6‑2.) 3ZX1012-0RV10-6AA1 SIRIUS Isolierstoffgehäuse / Alu‑Gussgehäuse (3RV1923 und 3RV1933) 3ZX1012-0RV10-2AA1 SIRIUS Meldeschalter für Leistungsschalter 3RV2 (3RV2921‑1M, 3RV2921‑2M und 3ZX1012-0RV20-8MA1 3RV2921‑4M) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 264: B.2 Handbücher - Sirius Systembaukasten
Handbuch "SIRIUS - Funktionsmodule SIRIUS 3RA28 zum Anbau an Schütze Schütze 3RT2" (https://support.industry.siemens.com/cs/ww/de/view/ 60279150) • Funktionsmodule 3RA27 zur Anbindung an • Handbuch "SIRIUS - Funktionsmodule SIRIUS 3RA2712 für AS-Interface" die übergeordnete Steuerung (https://support.industry.siemens.com/cs/ww/de/view/39318922) • Handbuch "SIRIUS - Funktionsmodule SIRIUS 3RA2711 für IO-Link" (https://support.industry.siemens.com/cs/ww/de/view/39319600) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 265: Siehe Auch
Literatur B.2 Handbücher - SIRIUS Systembaukasten Siehe auch SIRIUS Systembaukasten - Systemübersicht (https://support.industry.siemens.com/cs/ww/de/ view/60311318) SIRIUS - Schütze / Schützkombinationen SIRIUS 3RT (https:// support.industry.siemens.com/cs/ww/de/view/60306557) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 266 Literatur B.2 Handbücher - SIRIUS Systembaukasten Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 267: Maßbilder (Maße In Mm)
Maßbilder (Maße in mm) CAx-Daten Die CAx-Daten finden Sie im Siemens Industry Online Support (https:// support.industry.siemens.com/cs/ww/de/ps/16244/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste. 2. Klicken Sie auf den Link "CAx-Daten".
Seite 268: C.2 Maßbilder Leistungsschalter 3Rv1
Maßbilder (Maße in mm) C.2 Maßbilder Leistungsschalter 3RV1 Maßbilder Leistungsschalter 3RV1 C.2.1 Maßbilder Leistungsschalter 3RV1.1 (Baugröße S00) Leistungsschalter 3RV1011 Schraubanschlusstechnik S00 3RV1011 Bild C-1 Leistungsschalter Schraubanschlusstechnik S00 Sicherungsüberwachungsschalter 3RV1611‑0BD10 Schraubanschlusstechnik S00 3RV1611‑0BD10 Bild C-2 Sicherungsüberwachungsschalter 3RV1611‑0BD10 Schraubanschlusstechnik S00 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 269: Spannungswandler-Schutzschalter Für Distanzschutz 3Rv1611-1.G14 Schraubanschlusstechnik
Maßbilder (Maße in mm) C.2 Maßbilder Leistungsschalter 3RV1 Spannungswandler‑Schutzschalter für Distanzschutz 3RV1611‑1.G14 Schraubanschlusstechnik Bild C-3 Spannungswandler‑Schutzschalter für Distanzschutz 3RV1611‑1.G14 Schraubanschlusstechnik S00 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 270: C.3 Maßbilder Leistungsschalter 3Rv2
Maßbilder Leistungsschalter 3RV2 (Baugröße S00 und S0) Leistungsschalter Schraubanschlusstechnik und Federzuganschlusstechnik S00 / S0 3RV2.1 und 3RV2.2 ① 3RV2902, 3RV2922 ② 3RV2111, 3RV2121 Bild C-4 Leistungsschalter Schraubanschlusstechnik und Federzuganschlusstechnik S00 / S0 Leistungsschalter Schraubanschlusstechnik Bild C-5 Leistungsschalter Schraubanschlusstechnik S00 / S0 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 271: Leistungsschalter Federzuganschlusstechnik
Maßbilder (Maße in mm) C.3 Maßbilder Leistungsschalter 3RV2 Leistungsschalter Federzuganschlusstechnik Bild C-6 Leistungsschalter Federzuganschlusstechnik S00 Bild C-7 Leistungsschalter Federzuganschlusstechnik S0 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 272 Maßbilder (Maße in mm) C.3 Maßbilder Leistungsschalter 3RV2 Leistungsschalter (UL 489) Bild C-8 Leistungsschalter (UL 489) Bohrplan Bild C-9 Leistungsschalter S00 / S0 mit Einstecklaschen Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 273: C.3.2 Maßbilder Leistungsschalter 3Rv2 (Baugröße S2)
Maßbilder (Maße in mm) C.3 Maßbilder Leistungsschalter 3RV2 C.3.2 Maßbilder Leistungsschalter 3RV2 (Baugröße S2) Bild C-10 Leistungsschalter 3RV2.31 (≤ 45 A) Bild C-11 Leistungsschalter 3RV2.31 (≥ 52 A) / 3RV2.32 / 3RV2431‑4VA1. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 274: C.3.3 Maßbilder Leistungsschalter 3Rv2 (Baugröße S3)
Maßbilder (Maße in mm) C.3 Maßbilder Leistungsschalter 3RV2 Bohrplan Bild C-12 Leistungsschalter 3RV2.3 C.3.3 Maßbilder Leistungsschalter 3RV2 (Baugröße S3) Bild C-13 Leistungsschalter 3RV2.4 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 275 Maßbilder (Maße in mm) C.3 Maßbilder Leistungsschalter 3RV2 Leistungsschalter (UL 489) Bild C-14 Leistungsschalter (UL 489) Bohrplan Bild C-15 Leistungsschalter 3RV2.4 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 276: C.4 Maßbilder Trennerbausteine
Maßbilder (Maße in mm) C.4 Maßbilder Trennerbausteine Maßbilder Trennerbausteine Trennerbaustein 3RV2928-1A Für Leistungsschalter Baugröße S00 und S0. Bild C-16 3RV2928-1A Trennerbaustein 3RV2938-1A Für Leistungsschalter Baugröße S2. Bild C-17 3RV2938-1A Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 277: C.5 Maßbilder Sammelschienen
3-Phasen-Sammelschiene 3RV1915-1.. für Leistungsschalter Baugrößen S00 und S0, Teilungsabstand 45 mm für 2 Schalter 3RV1915-1AB für 3 Schalter 3RV1915-1BB für 4 Schalter 3RV1915-1CB für 5 Schalter 3RV1915-1DB Baugröße S00 / S0 Bild C-18 3RV1915-1.. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 278 Bild C-19 3RV1915-2.. 3-Phasen-Sammelschiene 3RV1915-3.. für Leistungsschalter Baugrößen S00 und S0, Teilungsabstand 63 mm für 2 Schalter mit Zubehör 3RV1915-3AB für 4 Schalter mit Zubehör 3RV1915-3CB Baugröße S00 / S0 Bild C-20 3RV1915-3.. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 279 3-Phasen-Sammelschiene 3RV1935-3. für Leistungsschalter in der Baugrößen S2, Teilungsabstand 75 mm für 2 Schalter mit Zubehör 3RV1935-3A für 4 Schalter mit Zubehör 3RV1935-3C Bild C-22 3RV1935-3. 3-Phasen-Einspeiseklemmen 3RV29.5 3RV2925-5AB Anschluss von oben, für Leistungsschalter Baugrößen S00 und S0 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 280 Bild C-23 3RV2925-5AB 3RV2925-5EB zum Aufbau von "Type E-Startern" Anschluss von oben, für Leistungsschalter Baugrößen S00 und S0 Bild C-24 3RV2925-5EB 3RV2915-5B Anschluss von unten, für Leistungsschalter Baugrößen S00 und S0 3RV2.1 / 3RV2.2 Bild C-25 3RV2915-5B Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 281 Maßbilder (Maße in mm) C.5 Maßbilder Sammelschienen 3RV2935-5A Anschluss von oben, für Leistungsschalter Baugröße S2 Bild C-26 3RV2935-5A 3RV2935-5E zum Aufbau von "Type E-Startern" Anschluss von oben, für Leistungsschalter Baugröße S2 Bild C-27 3RV2935-5E Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 282: Maßbilder Türkupplungs-Drehantriebe 3Rv2926-0
Abschließbar in Nullstellung mit Bügeldurchmesser max. 8 mm. ② Befestigung mit Überwurfmutter. ③ , 3) Lieferzustand mit Wellenlänge von 330 mm; durch Kürzen der Welle anpassbar. ④ Erdungsklemme 35 mm und Blechwinkel für 330 mm Welle. Bild C-29 3RV2926-0K, 3RV2926-0L Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 283: Maßbilder Türkupplungs-Drehantriebe 3Rv2926-1
Maßbilder (Maße in mm) C.7 Maßbilder Türkupplungs-Drehantriebe 3RV2926-1. Maßbilder Türkupplungs-Drehantriebe 3RV2926-1. 3RV2926-1B, 3RV2926-1C, 3RV2926-1K und 3RV2926-1L Türkupplungsdrehantriebe für einfache Bedingungen für Leistungsschalter 3RV2 in den Baugrößen S0, S2 und S3. Bild C-30 3RV2.1 und 3RV2.2 Bild C-31 3RV2.3 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 284 Maßbilder (Maße in mm) C.7 Maßbilder Türkupplungs-Drehantriebe 3RV2926-1. Bild C-32 3RV2.4 3RV2926-1B 3RV2926-1K 3RV2926-1C 3RV2926-1L Baugröße 3RV2.1 78,4 128,3 O-c-5 3RV2.2 3RV2.3 131,8 181,7 O-c-5 3RV2.4 157,3 207,2 O-c-5 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 285: Maßbild Und Bohrplan Der Handhabe
Toleranzausgleich 3RV2926-2Q für Leistungsschalter 3RV2 Baugrößen S0, S2 und S3. 3RV2926-1B 3RV2926-1K 3RV2926-1C 3RV2926-1L 3RV2926-2Q Baugröße 3RV2.1 O-c-50 3RV2.2 3RV2.3 O-c-50 3RV2.4 O-c-50 Maßbild und Bohrplan der Handhabe Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 286 Maßbilder (Maße in mm) C.7 Maßbilder Türkupplungs-Drehantriebe 3RV2926-1. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 287: Maßbilder Türkupplungs-Drehantriebe Für Erschwerte Einsatzbedingungen 3Rv29.6-2
Maßbilder Türkupplungs-Drehantriebe für erschwerte Einsatzbedingungen 3RV29.6-2. 3RV2926-2., 3RV2936-2. für Leistungsschalter Baugrößen S00, S0 und S2 ① Bohrplan Tür ② Bohrplan Boden ③ min. 11 mm ohne Welle Baugrö‐ ße 3RV2926 S00 / S0 -2.. 3RV2936 -2.. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 288: Maßbilder Türkupplungs-Drehantriebe Für Erschwerte Einsatzbedingungen 3Rv29.6-3
Maßbilder Türkupplungs-Drehantriebe für erschwerte Einsatzbedingungen 3RV29.6-3. 3RV2926-3., 3RV2936-3. und 3RV2946-3. Türkupplungsdrehantriebe für erschwerte Bedingungen für Leistungsschalter 3RV2 Baugrößen S0, S2 und S3. Bau‐ größe 3RV292 62,5 min. 6-3.. 3RV293 min. 6-3.. 3RV294 97,5 min. 6-3.. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 289 Baugröße 3RV2926-3.. 109,5 O-e-5 3RV2936-3.. 161,5 O-e-5 3RV2946-3.. 186,5 O-e-5 Türkupplungsdrehantriebe für erschwerte Bedingungen mit angebautem Toleranzausgleich 3RV2926-2Q für Leistungsschalter 3RV2 Baugrößen S0, S2 und S3.. Baugröße 3RV2926-3.. O-e-50 3RV2936-3.. O-e-50 3RV2946-3.. O-e-50 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 290 Türkupplungsdrehantrieb 3RV2946-3. für erschwerte Bedingungen mit angebautem Zubehör Wellenabstützung 3RV2926-0P, Toleranzausgleich 3RV2926-2Q und dem Zusatzgriff 3VA9137-0GC0. (grau oder rot / gelb) für einen Hauptschalter (Baugröße S3) nach UL 508A und NFPA 79. Baugröße 3RV2926-0P 3RV2926-2Q 3VA9137-0GC01 3RV2926-0P 3VA9137-0GC05 3VA9137-0GC01 3VA9137-0GC05 3RV2946-3. Maßbild und Bohrplan der Handhabe Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 291 Maßbilder (Maße in mm) C.9 Maßbilder Türkupplungs-Drehantriebe für erschwerte Einsatzbedingungen 3RV29.6-3. Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 292: C.10 Maßbilder Klemmen Für "Self-Protected Combination Motor Controller Type E" Nach Ul 60947-4-1 (Ul 508)
C.10 Maßbilder Klemmen für "Self-Protected Combination Motor Controller Type E" nach UL 60947‑4‑1 (UL 508) C.10 Maßbilder Klemmen für "Self-Protected Combination Motor Controller Type E" nach UL 60947‑4‑1 (UL 508) 3RV2928-1H für Leistungsschalter Baugrößen S00 und S0 Bild C-33 3RV2928-1H 3RV2928-1K für Leistungsschalter Baugrößen S00 und S0 Bild C-34 3RV2928-1K Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 293 Maßbilder (Maße in mm) C.10 Maßbilder Klemmen für "Self-Protected Combination Motor Controller Type E" nach UL 60947‑4‑1 (UL 508) 3RV2938-1K für Leistungsschalter Baugröße S2 Bild C-35 3RV2938-1K 3RT2946-4GA07 für Leistungsschalter Baugröße S3 Bild C-36 3RT2946-4GA07 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 294: C.11 Maßbilder Isolierstoff-Aufbaugehäuse 3Rv19.3-1.A00
Leistungsschalter 3RV1011 (Baugröße S00) 3RV1913-1CA00 3RV1913-1DA00 Maße beziehen sich auf Befestigungsebene. ① Ausbrechöffnungen für Verschraubung M25. ② Ausbrechöffnungen für rückseitige Leitungseinführung M20. ③ Leuchtmelder 3RV1903-5. ④ Maximaler Bügeldurchmesser für Bügelschloss: 8 mm. ⑤ Abschließvorrichtung 3RV1913-6B Bild C-37 3RV1913-1CA00, 3RV1913-1DA00 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 295 Ausbrechöffnungen für rückseitige Leitungseinführung M20. Bei Geräten mit Federzuganschluss 3RV2..11-...2. und 3RV2.21-...2. können die rückseitigen Leitungseinführungen nicht verwendet werden. ③ Öffnung für Vorhängeschloss mit Bügeldurchmesser max. 6 bis 8 mm. ④ Leuchtmelder 3RV1903-5. Bild C-38 3RV1923-1.A00 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 296 Leistungsschalter in der Baugrößen S2 ① Ausbrechöffnungen für Verschraubung M32 (links) und M40 (rechts). ② Ausbrechöffnungen für rückseitige Leitungseinführung M32. ③ Öffnung für Vorhängeschloss mit Bügeldurchmesser max. 6 bis 8 mm. ④ Leuchtmelder 3RV1903‑5. Bild C-39 3RV1933-1.A00 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 297: C.12 Maßbilder Aluguss-Aufbaugehäuse 3Rv1923-1.A01
Ausbrechöffnungen für rückseitige Leitungseinführung M20. Bei Geräten mit Federzuganschluss 3RV2..11-...2. und 3RV2.21-...2. können die rückseitigen Leitungseinführungen nicht verwendet werden. ③ Ausbrechöffnungen für Verschraubung M25. ④ Öffnung für Vorhängeschloss mit Bügeldurchmesser von 6 bis 8 mm Bild C-40 3RV1923-1DA01, 3RV1923-1GA01 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 298: C.13 Maßbilder Isolierstoff-Einbaugehäuse 3Rv19.3-2.A00
Maßbilder (Maße in mm) C.13 Maßbilder Isolierstoff-Einbaugehäuse 3RV19.3-2.A00 C.13 Maßbilder Isolierstoff-Einbaugehäuse 3RV19.3-2.A00 3RV1913-2DA00 für Leistungsschalter 3RV1011 (Baugröße S00) Bild C-41 3RV1913-2DA00 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 299 Leistungsschalter Baugröße S00 und S0, nicht für Geräte mit Federzuganschluss ① Leuchtmelder 3RV1903-5. ② Ausbrechöffnungen für Verschraubung M25. ③ Ausbrechöffnungen für rückseitige Leitungseinführung M20. ④ Öffnung für Vorhängeschloss mit Bügeldurchmesser von 6 bis 8 mm. ⑤ R3 max. ⑥ max. 6 Bild C-42 3RV1923-2DA00, 3RV1923-2GA00 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 300: C.14 Maßbilder Isolierstoff-Frontplatten 3Rv1923-4
Leistungsschalter Baugrößen S00, S0 und S2; Halter 3RV1923-4G nur für Leistungsschalter Baugröße S00 und S0 ① Leuchtmelder 3RV1903-5. ② Öffnung für Vorhängeschloss mit Bügeldurchmesser von 6 mm bis 8 mm. ③ Halter 3RV1923-4G. Bild C-43 3RV1923-4B, 3RV1923-4E Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 301: C.15 Maßbilder Meldeschalter 3Rv2921-.M
Maßbilder (Maße in mm) C.15 Maßbilder Meldeschalter 3RV2921-.M C.15 Maßbilder Meldeschalter 3RV2921-.M Meldeschalter 3RV2921-.M Bild C-44 Meldeschalter 3RV2921-1M (Schraubanschlusstechnik) Bild C-45 Meldeschalter 3RV2921-2M (Federzuganschlusstechnik) Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 302 Maßbilder (Maße in mm) C.15 Maßbilder Meldeschalter 3RV2921-.M Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 303: Index
Leistungsschalter, 235, 240, 241 Leistungsschalter, 45 Einstellkorrekturfaktoren Auslöseklassen Frequenzumrichter, 102 Leistungsschalter, 44 Einstellstrom Ausstattungsmerkmale 3RV1 Leistungsschalter, 128 Leistungsschalter 3RV1, 33 Energieeinspeisung, 235 Ausstattungsmerkmale 3RV2.1 / 3RV2.2 Energieverteilung, 235 Leistungsschalter 3RV2.1 / 3RV2.2, 34 EPLAN Markos, 15 Ausstattungsmerkmale 3RV2.3 Ex-Schutz Leistungsschalter 3RV2.3, 36 Leistungsschalter, 101 Ausstattungsmerkmale 3RV2.4 Leistungsschalter 3RV2.4, 38 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 304 Protection in Group Installations Hilfskontakte (Leistungsschalter), 81 Leistungsschalter, 94 Hilfsschalterblöcke Maßzeichnungen, 15 Leistungsschalter, 140, 142, 143 Meldeschalter Hilfsschalterblöcke (Leistungsschalter) Leistungsschalter, 144, 145, 149 elektronikgerecht, 140 Meldeschalter (Leistungsschalter) Bedienen, 150 Diagnose, 150 Mindestabstand Leistungsschalter, 106 Isolationsfestigkeit, 171 Motorschutz Isolierstoffgehäuse, 205 Leistungsschalter, 79 IT-System Leistungsschalter, 93 Normen Leistungsschalter, 19 NOT-AUS-Drehantrieb, 205 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 305 E), 95 Leistungsschalter, 94 Leistungsschalter, 94 Umgebungstemperatur Sichern Leistungsschalter, 97, 128 Leistungsschalter, 133 Trennerbaustein, 169 Sicherungsüberwachung Leistungsschalter, 89 Spannungswandler-Schutzschalter Verbindungsbaustein zum Schütz Leistungsschalter, 91 Leistungsschalter, 246 Starterkombinationen Verlängerungswelle Leistungsschalter, 85 Leistungsschalter, 176 Strom einstellen Vorteile Leistungsschalter, 128 Leistungsschalter, 40 Stromreduzierung Leistungsschalter, 129 Systembaukasten, 264 Wechselrichter mit gepulster Spannung, 102, 103 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...
Seite 306 Meldeschalter, 144, 145, 149 Phasentrennwände / Klemmenblock, 170, 171, 173, 174 plombierbare Abdeckung, 215 Sammelschienenadapter, 226, 229, 231, 233 Trennerbaustein, 166, 167, 168 Türkupplungs-Drehantrieb, 195, 199 Türkupplungs-Drehantrieb für einfache Bedingungen, 178, 181 Türkupplungs-Drehantrieb für erschwerte Bedingungen, 185, 191, 192 Verbindungsbaustein zum Schütz, 246 Zuordnungsarten, 261 Zusatzgriff, 192 Leistungsschalter SIRIUS 3RV Gerätehandbuch, 09/2024, A5E03656507310A/RS-AL/012...

Siemens SIRIUS 3RV Gerätehandbuch

Quicklinks

Verwandte Anleitungen für Siemens SIRIUS 3RV

Inhaltszusammenfassung für Siemens SIRIUS 3RV
