pi-power compact PPC 450 Installationsanleitung Seite 7
Inhaltsverzeichnis

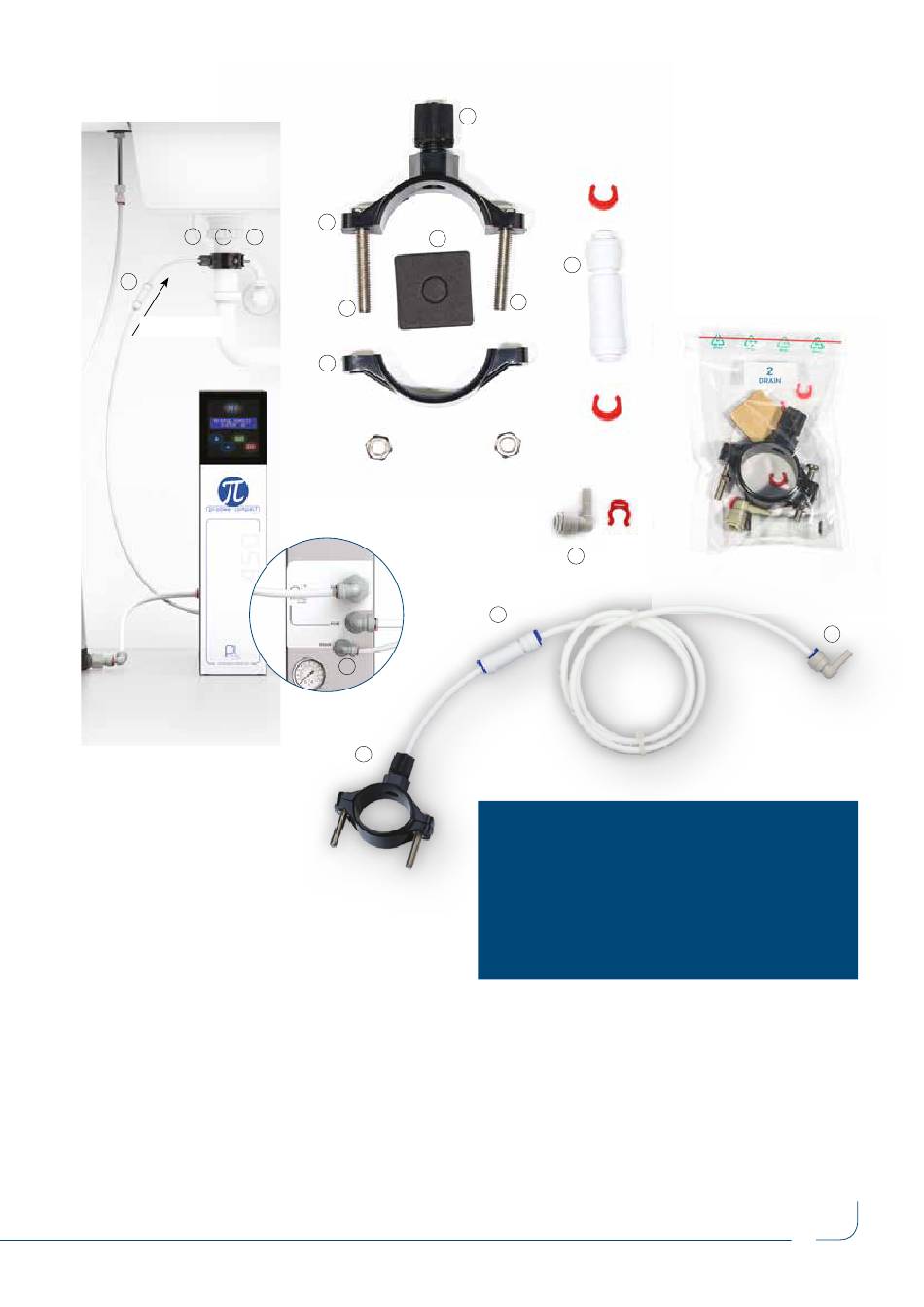

DRAIN Anschlussset
+
+
10
11
13
12
Fließrichtung
15
10
11
13
10
12
14
10
Rohr ¼" (150 cm)
ANMERKUNG: Die Abbildung zeigt ein bereits kon-
fektioniertes Rohr. Detallierte Anleitung zur Monta-
ge finden Sie auf der Seite 16.
Vorab: Das Anti-Keim-Rückschlagventil soll so nahe
wie möglich an der Schelle eingefügt werden. So
wird die Menge des im Rohr verbleibenden Wassers
auf ein Minimum reduziert (s. S. 17).
10 Schelle. Diese wird am Siphon/
Abfluss der Spüle angebracht.
11 Moosgummidichtung
12 Anti-Keim-Rückschlagventil ¼"
(verhindert die Verkeimung
durch den möglichen Rückfluss
des Abwassers aus der Spüle
zur Umkehrosmose)
13 Befestigungsschrauben
12
14 90° Verbinder ¼" auf ¼" DRAIN
15 Schraubverschluss
13
14
14
7
