pi-power compact PPC 450 Installationsanleitung Seite 6

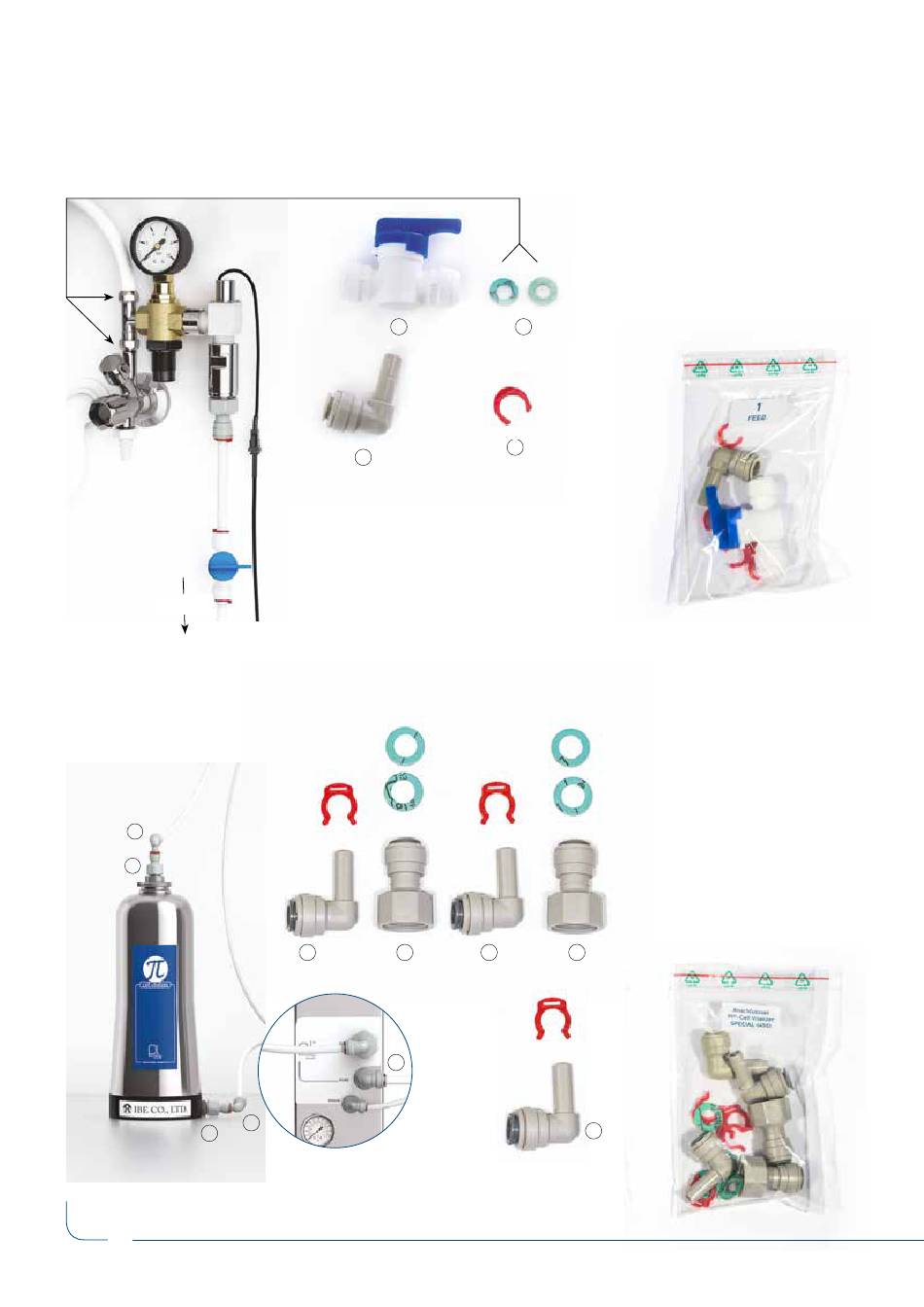

Anschlusssets
Druckminderer und Water Stop Anschlussset: FEED
FEED
PI®-Cell Vitalizer Anschlussset
7
8
6
6
1
3
5 6
9
5
2
4
7 8
9
1 Absperrhahn
2 Klingerit Dichtungen für den
Anschluss am Eckventil
3 90° Verbinder ⅜" auf ⅜" FEED
4 Sicherungsringe (5 Stück)
5 90° Verbinder Eingang
⅜" auf ⅜" (unten)
6 Anschluss Eingang ⅜" mit
IG ½" inkl. Klingerit
Dichtungen ½"
7 90° Verbinder Ausgang
⅜" auf ⅜" (oben)
8 Anschluss Ausgang ⅜" mit
IG ½" inkl. Klingerit
Dichtungen ½"
9 90° Verbinder ⅜" auf ⅜"
(PURE Ausgang Osmose)
