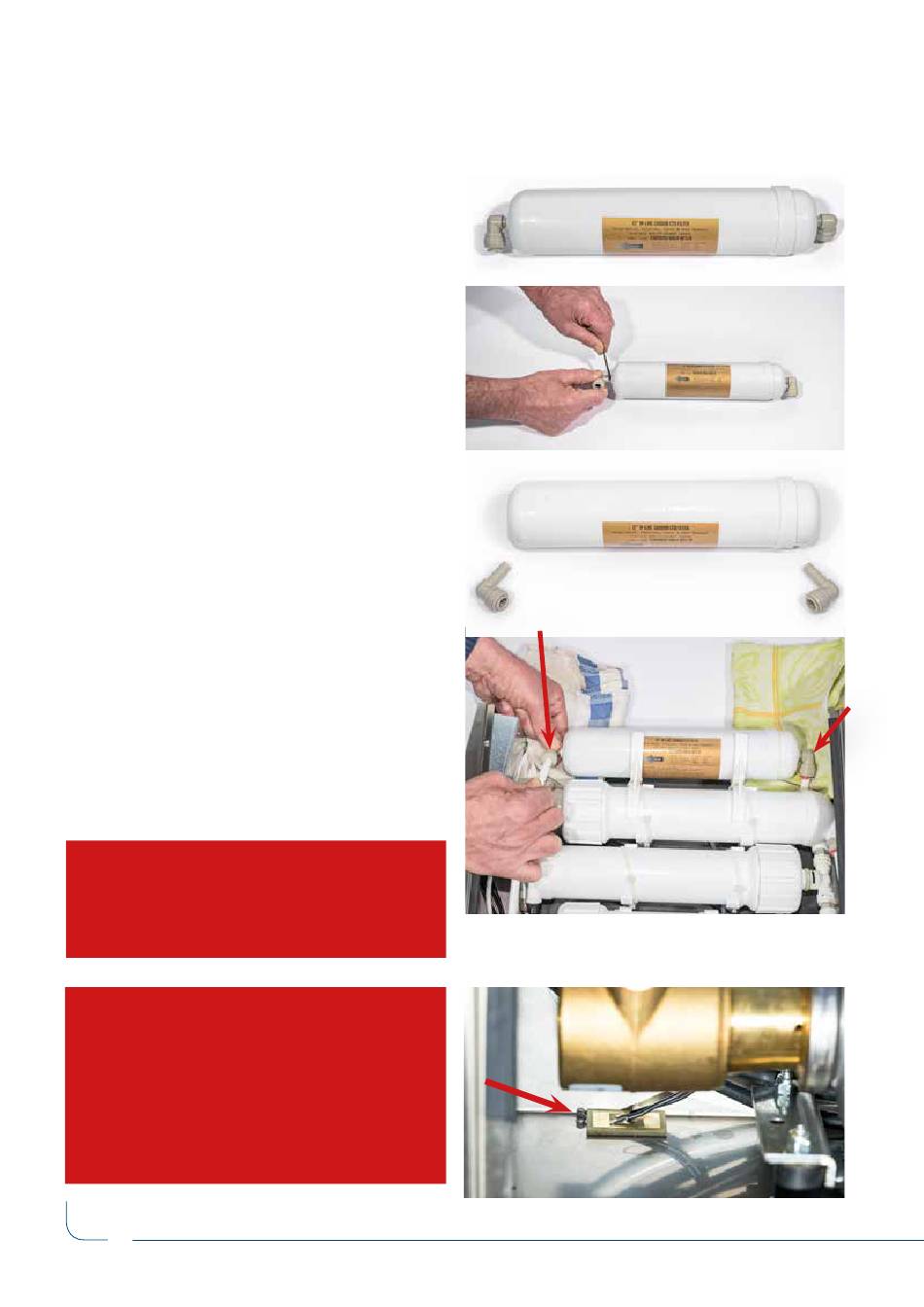

8. Lösen Sie die 90°-Verbinder aus dem alten Filter-
gehäuse und führen diese in das neue Vorfilterge-
häuse ein.
Beachten Sie hier die Anleitung zum John Guest
Steckverbindungssystem auf der Seite 9.
9. Verbinden Sie das FEED Rohr (1) mit dem 90°-Ver-
binder am Eingang des Vorfiltergehäuses. Sichern
die Verbindung mit einem Sicherheitsclip und
setzen das Vorfiltergehäuse in die Halterungen ein.
Anschließend verbinden Sie das Rohr zur Pumpe
(2) mit dem 90°-Verbinder am Ausgang des Vor-
filtergehäuses. Sichern Sie diese Verbindung auch
mit einem Sicherheitsclip ab.
Beachten Sie hier die Anleitung zum John Guest
Steckverbindungssystem auf der Seite 9.
Beachten Sie die Fließrichtung – siehe Peil auf dem
Aufkleber!
Das Wasser fließt in Richtung Pumpe.
1) Vorfiltergehäuse-Eingang
2) Vorfiltergehäuse-Ausgang
ACHTUNG:
Der Bereich um den Sensor zum Schutz gegen Über-
flutung muss absolut trocken sein! Ansonsten wird
am Display die Fehlermeldung "SCHUTZ ANTI
ÜBERFLUTUNG" angezeigt und die Anlage außer
Betrieb gesetzt.
Stellen Sie die Anlage während des Vorfiltertausches
auch nicht auf. So verhindern Sie, dass das eventuell
ausgelaufene Wasser zum Sensor gelangt.
