SOLARWATT Battery vision Schnellstartanleitung Seite 37

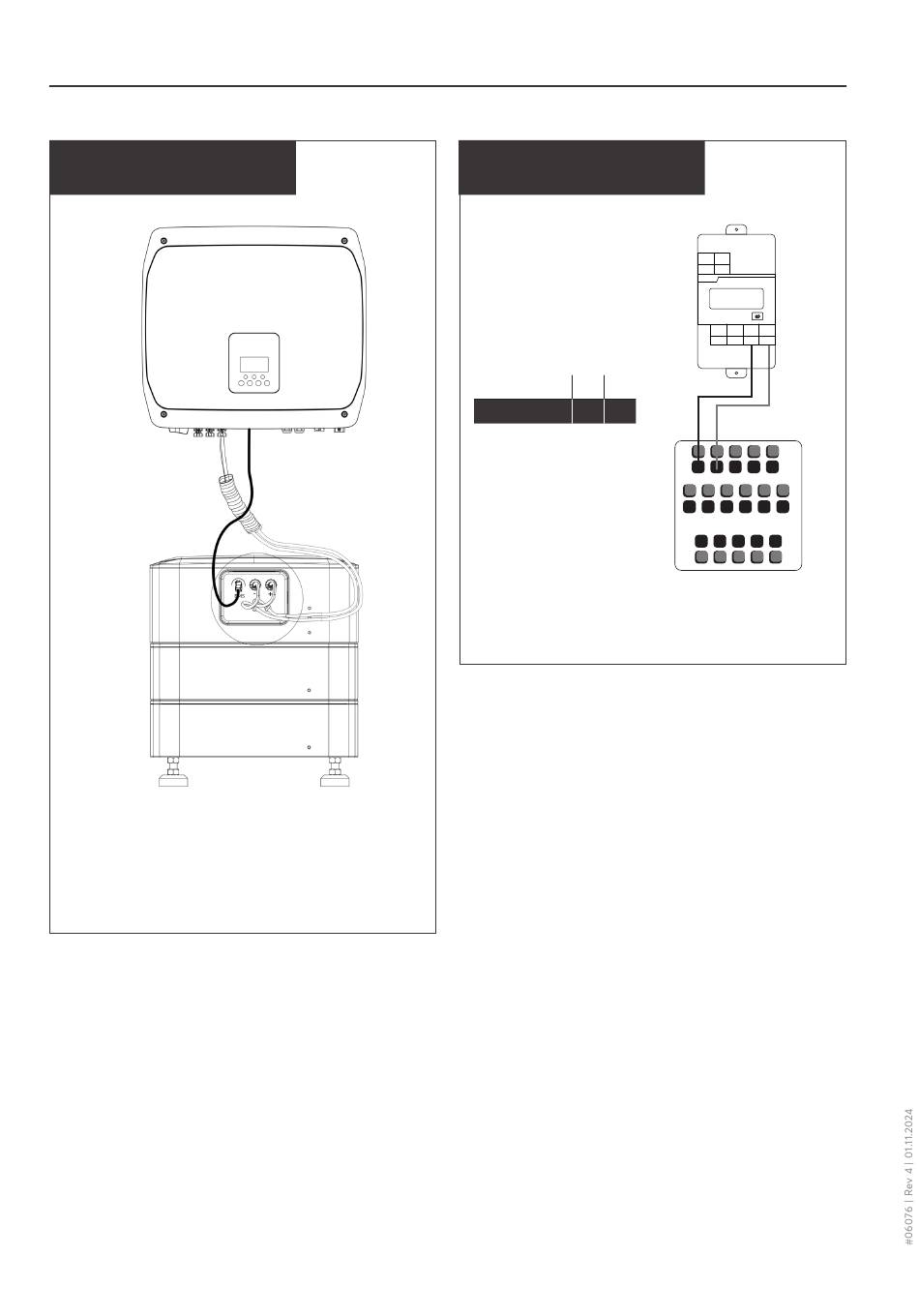

MONTAGE ET CÂBLAGE DE L'ONDULEUR
détail 1
Raccorder la batterie à l'aide des câbles
DC batteries (6) et du câble de communi-
cation BMS - Onduleur (4)
Guide de démarrage rapide | Sujet à modifications. | Solarwatt GmbH
détail 2
PIN du compteur B/25 A/24
PIN du connecteur 2 1
(Vue du côté des connexions)
Raccorder le compteur Chint à l'aide du
connecteur prévu à cet effet (15)
3 4
9 10
METER
I ★ I
5 6
24 25
A2 B2 A B
1 2
1 2 3 4 5
11 10 9 8 7 6
12 13 14 15 16
