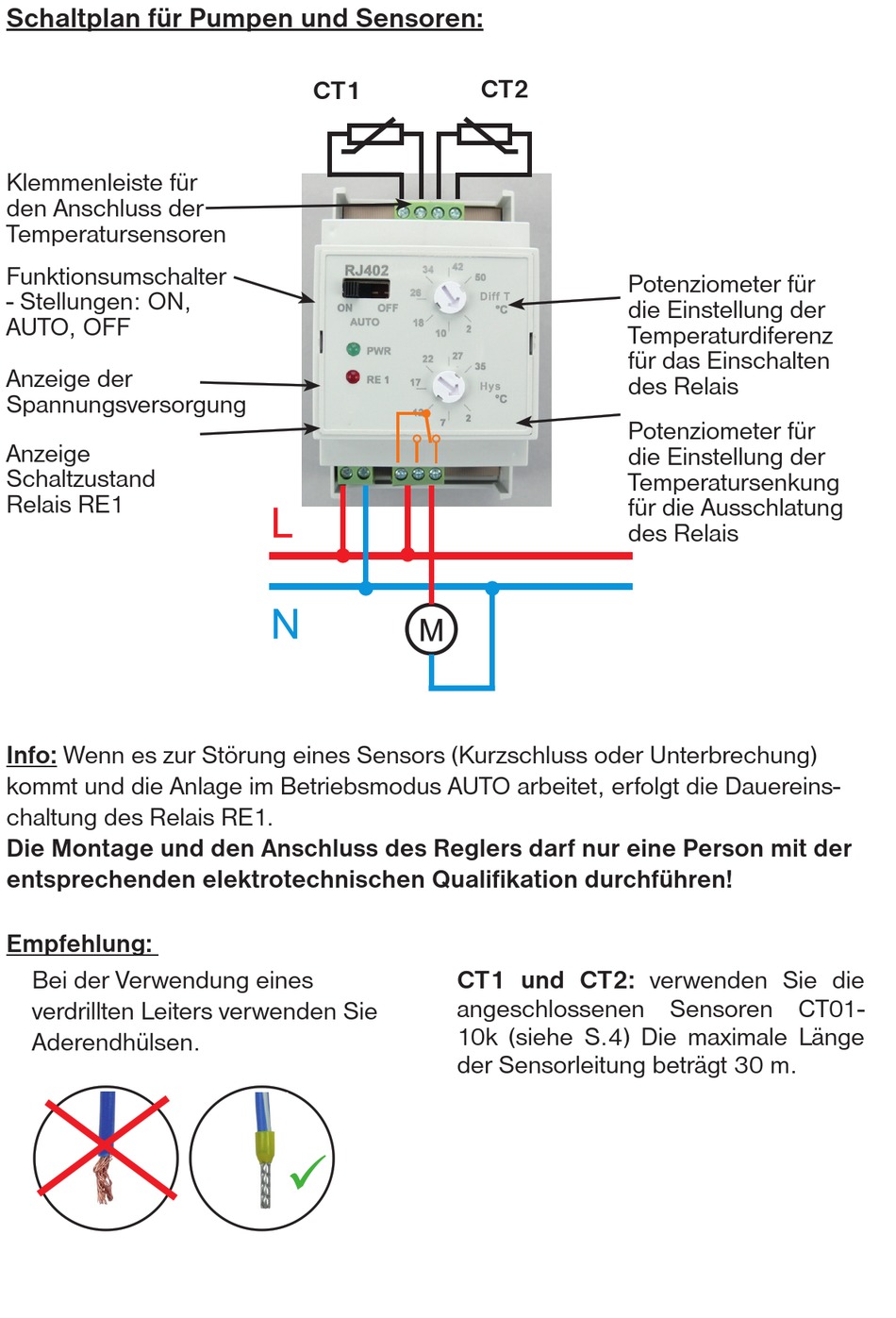

Schaltplan für Pumpen und Sensoren:
Klemmenleiste für
den Anschluss der
Temperatursensoren
Funktionsumschalter
- Stellungen: ON,
AUTO, OFF
Anzeige der
Spannungsversorgung
Anzeige
Schaltzustand
Relais RE1
Info: Wenn es zur Störung eines Sensors (Kurzschluss oder Unterbrechung)
kommt und die Anlage im Betriebsmodus AUTO arbeitet, erfolgt die Dauereins-
chaltung des Relais RE1.
Die Montage und den Anschluss des Reglers darf nur eine Person mit der
entsprechenden elektrotechnischen Qualifikation durchführen!
Empfehlung:
Bei der Verwendung eines
verdrillten Leiters verwenden Sie
Aderendhülsen.
CT1
ü
CT2
CT1 und CT2: verwenden Sie die
angeschlossenen Sensoren CT01-
10k (siehe S.4) Die maximale Länge
der Sensorleitung beträgt 30 m.
Potenziometer für
die Einstellung der
Temperaturdiferenz
für das Einschalten
des Relais
Potenziometer für
die Einstellung der
Temperatursenkung
für die Ausschlatung
des Relais
