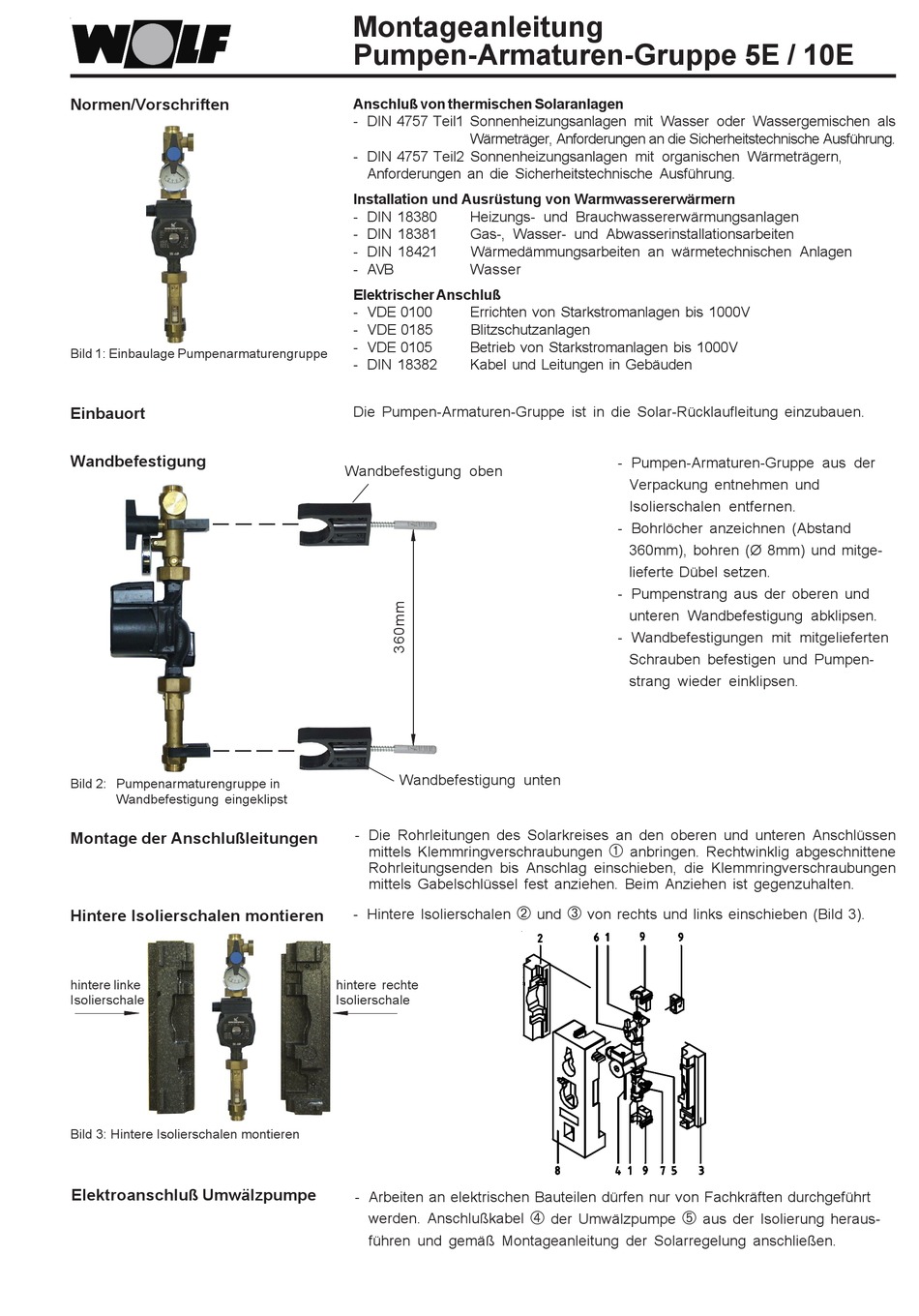

Wolf 5E Montageanleitung

Normen/Vorschriften
Bild 1: Einbaulage Pumpenarmaturengruppe
Einbauort
Wandbefestigung
Bild 2: Pumpenarmaturengruppe in
Wandbefestigung eingeklipst
Montage der Anschlußleitungen
Hintere Isolierschalen montieren
hintere linke
Isolierschale
Bild 3: Hintere Isolierschalen montieren
Elektroanschluß Umwälzpumpe
Montageanleitung
Pumpen-Armaturen-Gruppe 5E / 10E
Anschluß von thermischen Solaranlagen
- DIN 4757 Teil1 Sonnenheizungsanlagen mit Wasser oder Wassergemischen als
Wärmeträger, Anforderungen an die Sicherheitstechnische Ausführung.
- DIN 4757 Teil2 Sonnenheizungsanlagen mit organischen Wärmeträgern,
Anforderungen an die Sicherheitstechnische Ausführung.
Installation und Ausrüstung von Warmwassererwärmern
- DIN 18380 Heizungs- und Brauchwassererwärmungsanlagen
- DIN 18381 Gas-, Wasser- und Abwasserinstallationsarbeiten
- DIN 18421 Wärmedämmungsarbeiten an wärmetechnischen Anlagen
- AVB Wasser
Elektrischer Anschluß
- VDE 0100 Errichten von Starkstromanlagen bis 1000V
- VDE 0185 Blitzschutzanlagen
- VDE 0105 Betrieb von Starkstromanlagen bis 1000V
- DIN 18382 Kabel und Leitungen in Gebäuden
Die Pumpen-Armaturen-Gruppe ist in die Solar-Rücklaufleitung einzubauen.
Wandbefestigung oben
Wandbefestigung unten
- Die Rohrleitungen des Solarkreises an den oberen und unteren Anschlüssen
mittels Klemmringverschraubungen
Rohrleitungsenden bis Anschlag einschieben, die Klemmringverschraubungen
mittels Gabelschlüssel fest anziehen. Beim Anziehen ist gegenzuhalten.
- Hintere Isolierschalen
hintere rechte
Isolierschale
- Arbeiten an elektrischen Bauteilen dürfen nur von Fachkräften durchgeführt
werden. Anschlußkabel
führen und gemäß Montageanleitung der Solarregelung anschließen.
- Pumpen-Armaturen-Gruppe aus der
Verpackung entnehmen und
Isolierschalen entfernen.
- Bohrlöcher anzeichnen (Abstand
360mm), bohren (Ø 8mm) und mitge-
lieferte Dübel setzen.
- Pumpenstrang aus der oberen und
unteren Wandbefestigung abklipsen.
- Wandbefestigungen mit mitgelieferten
Schrauben befestigen und Pumpen-
strang wieder einklipsen.
À
anbringen. Rechtwinklig abgeschnittene
Á Â
und von rechts und links einschieben (Bild 3).
à Ä
der Umwälzpumpe aus der Isolierung heraus-
