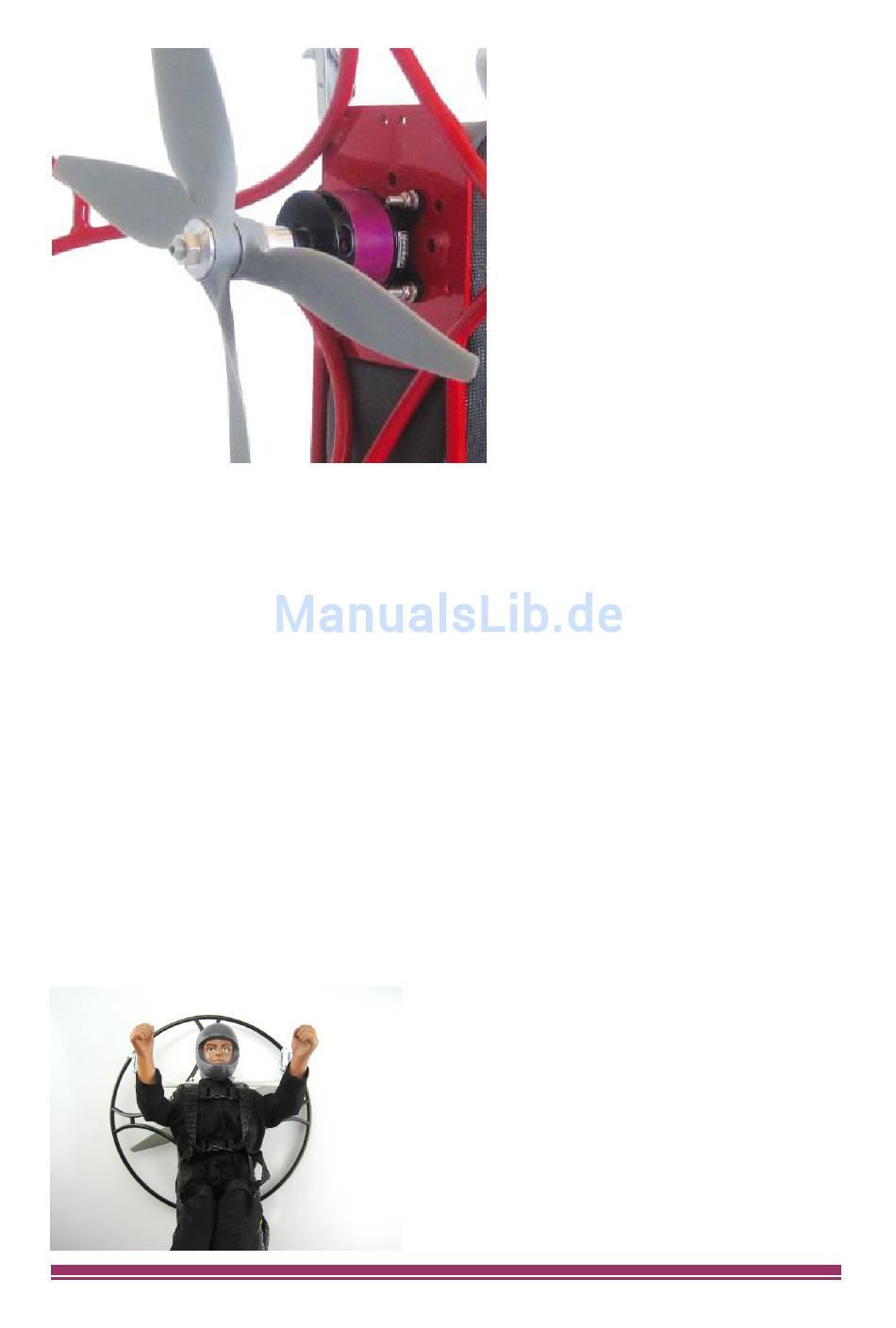

Montage der Propeller / Mounting the propellers:
Use both APC propeller 10 x 5 and press the appropriate eccentric ring into the propeller hub. (The
plastic eccentric rings are supplied with the propeller in different sizes for different shaft diameters).
Now mount both propellers with the writing pointing in flight direction. The propeller should have
each other an angle of about 45°. Then fit the washer and the nut. Tighten the nut so that it cannot
turn lose during flight.
Sollte der Motor verkehrtherum laufen, tauschen Sie einfach zwei der drei Motorkabel miteinander.
Aktivieren Sie die Bremsfunktion des Reglers, damit der Motor stehen bleibt, wenn Sie im Flug und
bei Landungen das Gas wegnehmen. Bitte beachten Sie dazu die Anleitung des Reglers.
Wichtig: Lesen Sie alle Anleitung der Peripheriegeräte sorgfältig durch. Die Anleitungen zum Regler,
der Fernsteuerung und des RC-Gleitschirms liegen immer separat den einzelnen Peripheriegeräten
bei.
Should the motor turn the wrong way, simply swap two of the three motor cables. Activate the brake
function of the controller so that the motor stops, if you take away the throttle in flight and landings.
Please follow the instructions of the controller.
Important: Read all instructions of the peripherals. The instructions for the controller, the radio
control and the RC glider are separately supplied.
Montage von Pilot "Robin"/mounting the pilot "robin":
Anleitung / Manual Para-RC Rucksack-Set L
© 2016 Hacker Motor GmbH
Verwenden Sie die APC Luftschrauben 10x5
und drücken Sie den passenden Zentriering
in die Propellernabe, damit die
Luftschrauben mittig sitzen. (Die
Kunststoffzentrieringe liegen der Luft-
schraube in unterschiedlichen Größen für
unterschiedliche Wellendurchmesser bei).
Stecken Sie beide Luftschrauben mit in
Flugrichtung zeigender Beschriftung auf
den Mitnehmer. Die Propeller sollten einen
Winkel von ca. 45° zueinander haben.
Anschließend montieren Sie die
Unterlegscheibe und die Mutter. Ziehen Sie
die Mutter gut fest, sodass sich diese im
Flug nicht lösen kann.
Setzen Sie den Piloten in das Gurtzeug und schnallen
Sie ihn fest.
Put the pilot in the harness and tighten it firmly.
Seite / page 8
