Montage des Sitzes / Fitting the seat:

Turn four M3nuts onto the bolts and tighten them. It is helpful if you hold the screw from the inside
with an allen wrench.
Gurtzeug komplett über den Metallsitz ziehen und die Schrauben dabei durch die vier Löcher führen.
Reißverschluss schließen.
Pull harness over the seat and lead the screws through the holes. Close the zip.
Anleitung / Manual Para-RC Rucksack-Set L
© 2016 Hacker Motor GmbH

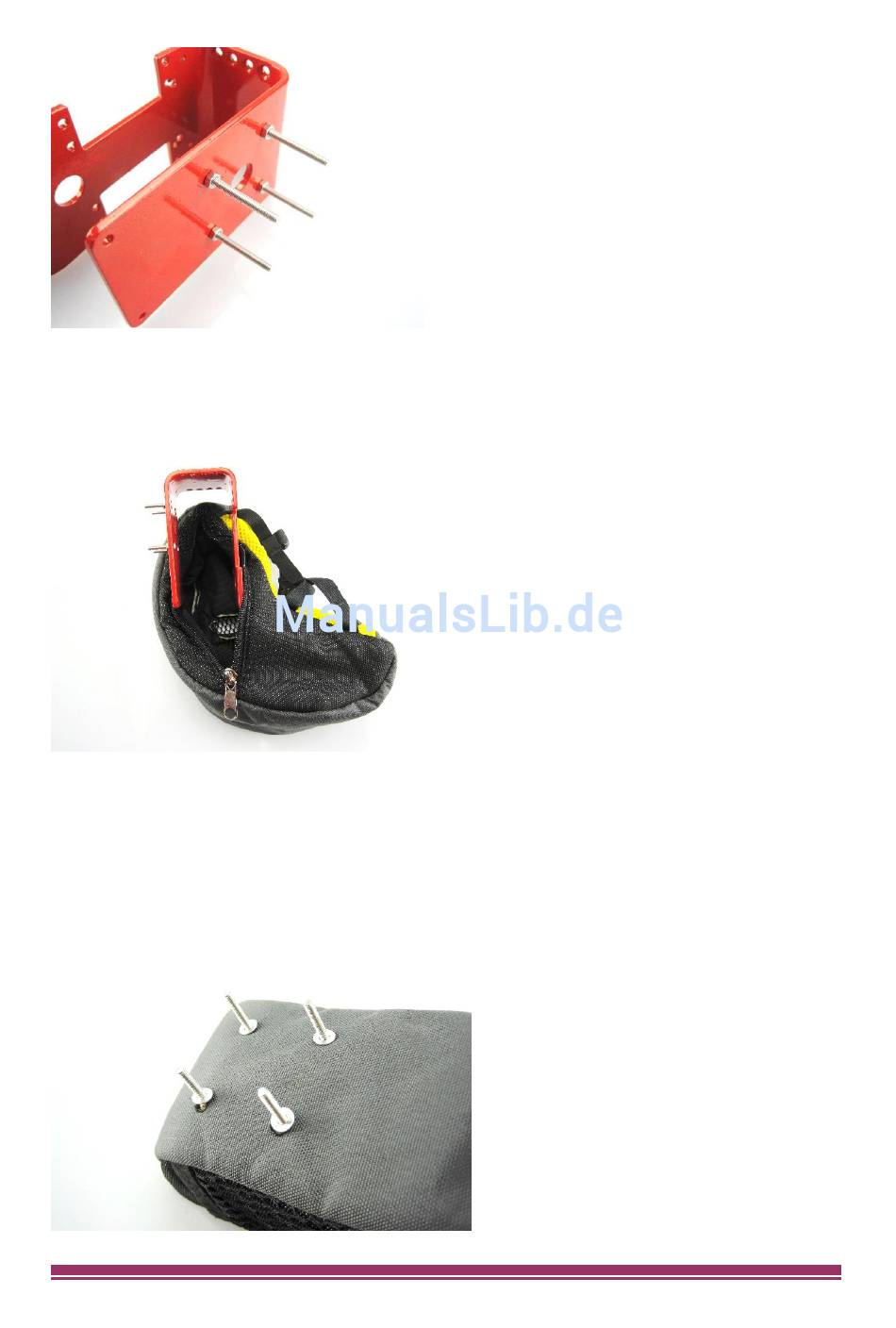

Führen Sie die vier Senkkopfschrauben M3x20mm
von innen durch die Rückseite des Metallsitzes.
Drehen Sie vier Muttern M3 auf die Schrauben und
ziehen Sie diese fest. Es ist hilfreich, wenn Sie beim
Festziehen die Schraubevon innen mit einem
Inbusschraubendreher halten. Die M3x20mm
Schraube sollte sich nach dem Festziehen nicht
verdrehen lassen.
Lead the four countersunk head screws M3x30mm
from the inside through the back of the metal seat.
Führen Sie den Metallsitz mit dem unteren
Bereich in das Gurtzeug. Metallsitz mit dem
unteren Bereich zuerst in das Gurtzeug schieben.
Insert the bottom end of the metal seat into the
harness.
Open die harness completely and insert the seat.
Fit the washers onto the screws.
Nun legen Sie vier Unterlegscheiben über die
Schrauben.
Fit the washers onto the screws.
Seite / page 5
