Montage des Antriebs / Assembling the drive:

Der Kunststoffkäfig (Prop-Cage) ist aus glasfaserverstärktem Kunststoff hergestellt. Dieser Käfig ist
aerodynamisch profiliert, äußerst robust und flexibel zugleich.
The plastic cage (prop cage) is made of glass-fibre-reinforced plastic. This cage is aerodynamically
profiled, extremely robust and flexible at the same time.
Anleitung / Manual Para-RC Rucksack-Set L
© 2016 Hacker Motor GmbH

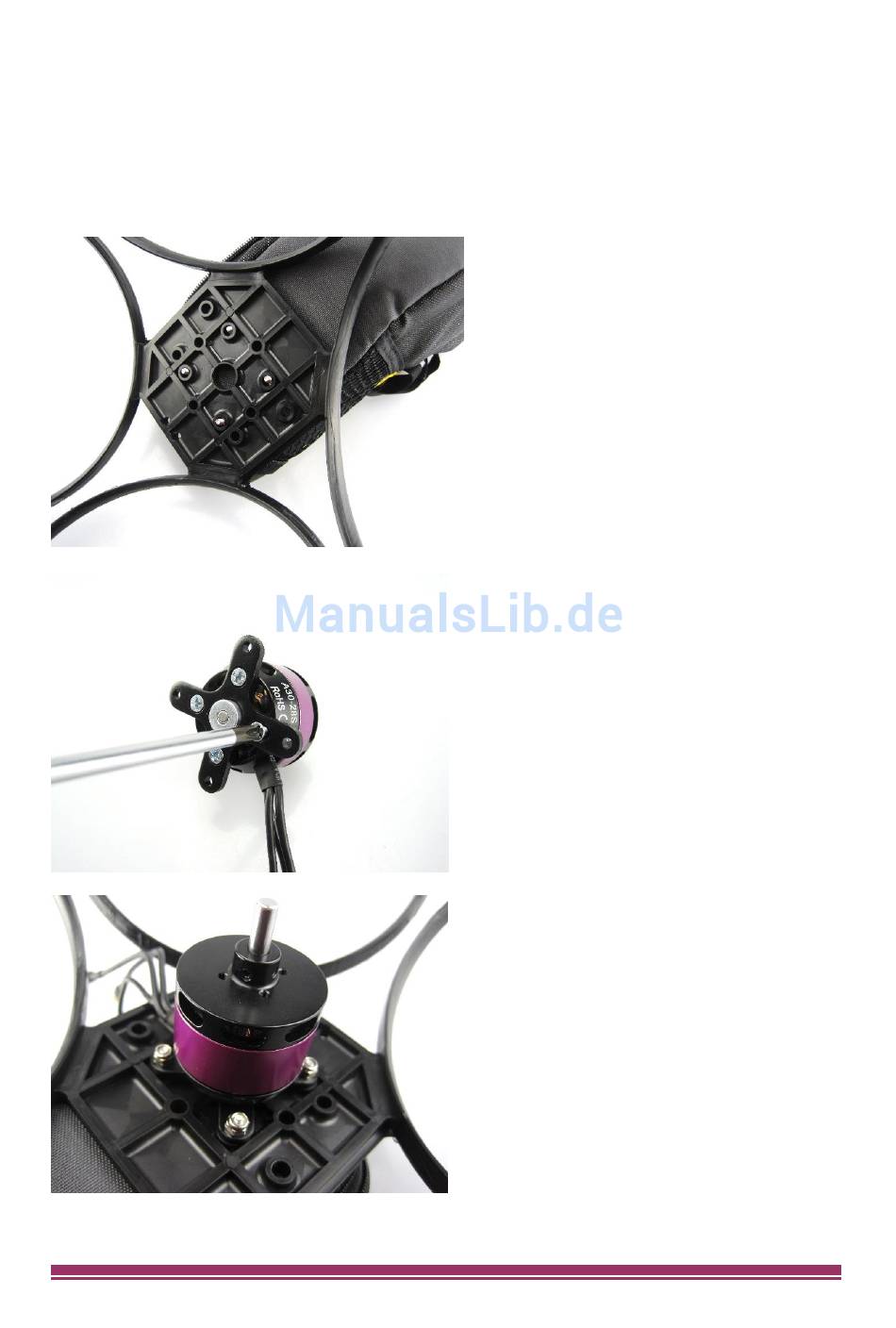

Stecken Sie den Käfig nun auf die vier
Schrauben.
Now lead the the cage through the screws.
Montieren Sie den Hacker Brushless-Motor mit
vier M3x6mm Senkkopfschrauben an das
Montage-kreuz. Ziehen Sie die Schrauben
handfest an, sodass Sie sich während des Fluges
nicht lösen können.
Install the Hacker Brushless Motor with four
M3x6mm countersunk screws on the mounting
cross. Hand-tighten the screws so that they
cannot get lose during flight.
Setzen Sie nun den Hacker Brushless-Motor
inklusive montiertem Kreuz auf die M3x20mm
Schrauben. Montieren Sie nun die vier
selbstsichernde Muttern M3 auf die Schrauben.
Nach dem Festziehen sollten Gurtzeug,
Metallsitz, Motor und Propellerkäfig eine feste
Einheit sein.
Screw four M3 self-locking nuts onto the
M3x20mm screws. After tightening harness,
metal seat, motor and prop cage should be a
fixed unit.
