Installation mit externem EIN/AUS Schalter
Das Diagramm zeigt, wie ein EFC21-Steuergerät angeschlossen werden kann, ohne dass ein zusätzliches
Gasmagnetventil (SMG) verwendet werden muss. Diese Installation erfordert einen Gaskamin mit einem
Steuergerät, das über eine Flammenerkennung und eine automatische Zündung verfügt - oder eine per-
manente Zündflamme hat. Bei unzureichendem Schornsteinzug (durch den Druckschalter im Rauchsauger
erkannt) schaltet das Steuergerät den Gaskamin ab (potentialfreier Schalter).
• Den Potentialausgleich (PE) mit dem Rauchsauger verbinden (Klemme bauseits).
• Rauchsauger und Pressostat an den Klemmen 1-5 anschließen.
• Evtl. externer EIN/AUS Schalter an den Klemmen 8-9 anschließen.
• Frischluftklappe (in Deutschland nur bedingt zulässig) an den Klemmen 10-11 auflegen.
Ansonsten eine Brücke zwischen 10-11 montieren.
• Start/Aktivierung der Verbrennungssteuerung an die Klemmen 12-13 anschließen
(potentialfreier Schalter)
• Die Stromversorgung an die Klemmen mit der Bezeichnung "Supply" anschließen.

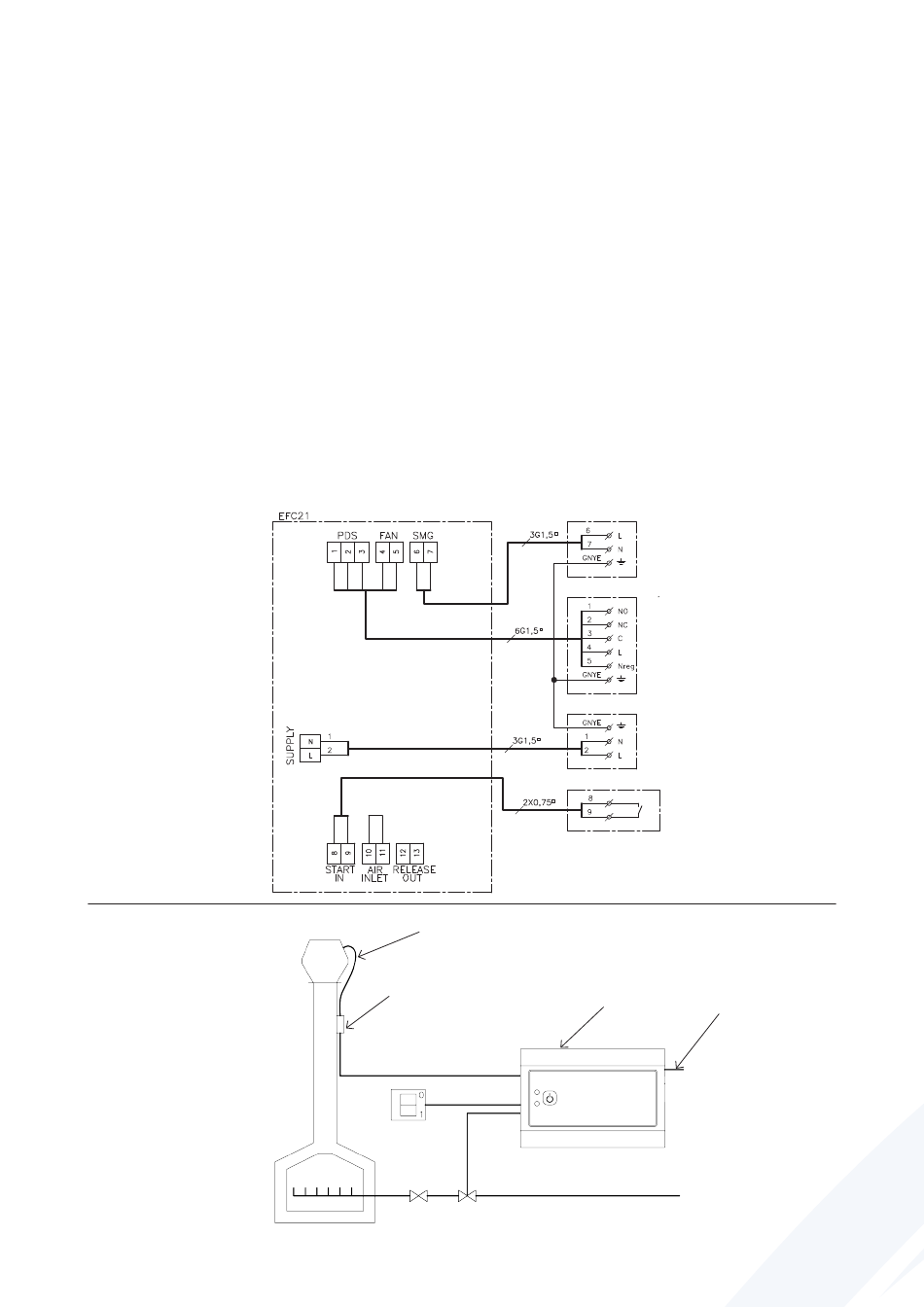

Schaltplan
Anlage
Rauchsauger mit Druckschalter (PDS)
Wartungs-/Reparaturschalter
Externer Schalter EIN/AUS
SMG (Gasmagnetventil)
Gasmagnetventil
Rauchsauger mit Pressostat
Stromnetz
Externer Schalter
EFC21
Stromnetz
Gas
