Magnetfeld-Sensoren
4
Produktbeschreibung
LED
Aktive
Fläche
BMF 235K-HMPS-C-3-P0-01
BMF 235K-HMPS-C-3-P0-S49-00,3
BMF 235K-HMPS-C-3-SA95-P0-S75-00,3

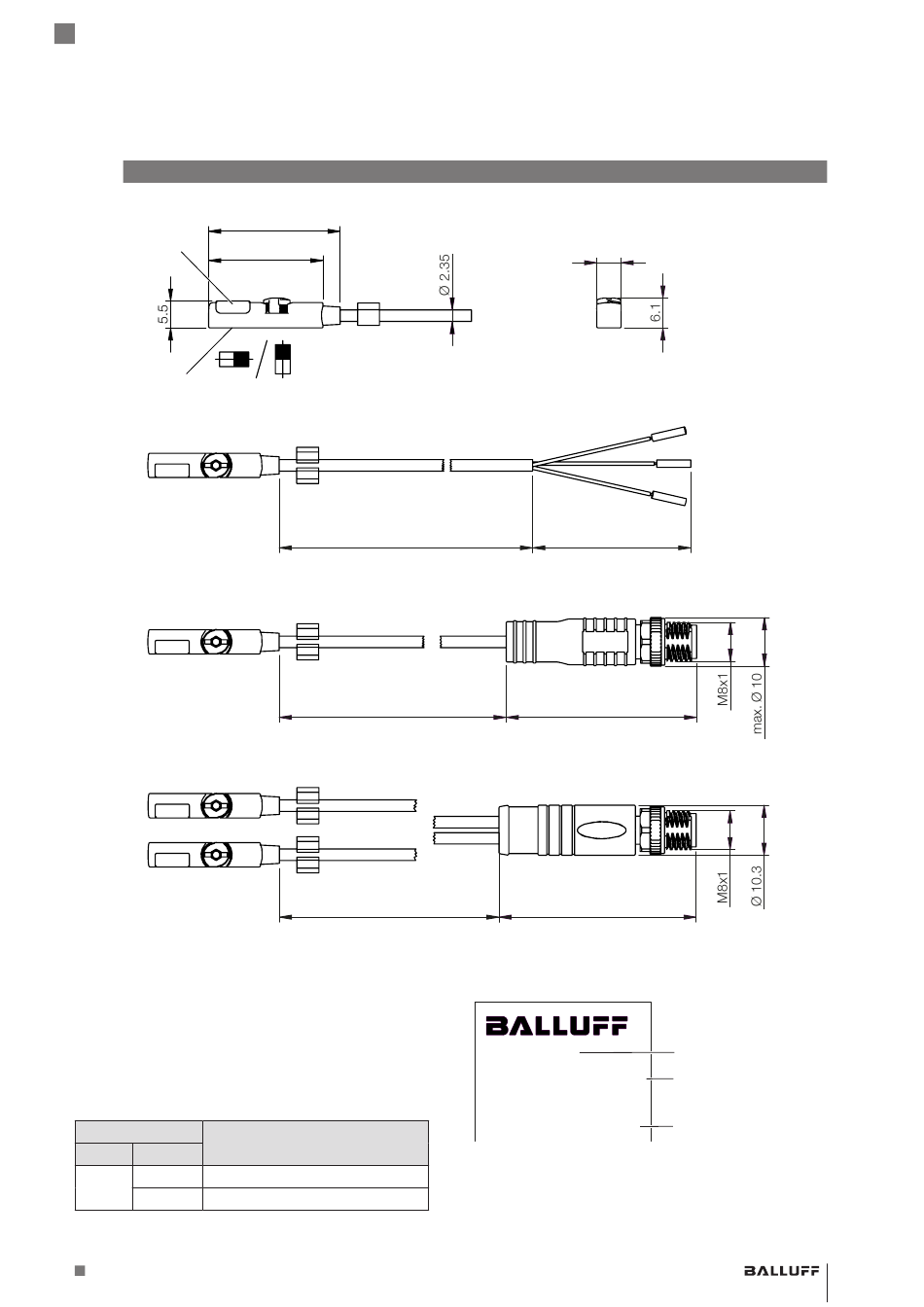

Bild 4-1: Abmessungen, Aufbau und Funktion
4.1 Funktion
Der Magnetfeld-Sensor ist für den Einsatz in pneumati-
schen Zylindern und Greifern mit T-Nuten vorgesehen und
erkennt dabei das Feld des im Kolben integrierten Magne-
ten durch die Aktorwand.
4.2 Anzeigeelemente
LED
Farbe Zustand
Gelb An Schaltpunkt ist aktiv.
Aus Schaltpunkt ist inaktiv.
Tab. 4-1: LED-Anzeige
www.balluff.com
27
23.5
1000
300
300
Betriebszustand
5
60
39.1
40.5
4.3 Kabelfahne
BMFXXXX
BMF 235K-HMPS-
C-3-...
CCOOOOOOOOOSSSSS
Bild 4-2: Kabelbefahne (Beispiel)
Bestellcode
Typ
Produktionsdatum
