Einbau und Anschluss (Fortsetzung)
5.2 Kolbenposition mit einem Stabmagnet
bestimmen
Mit einem kleinen, axial polarisierten Stabmagnet kann der
Überfahrweg des Zylindermagnets und somit die ideale
Position des Sensors bestimmt werden.
Einbauposition bestimmen
1. Stabmagnet auf der Seitenwand oder in der Nut des
Zylinders aufbringen, so dass der Magnet angezogen
wird.

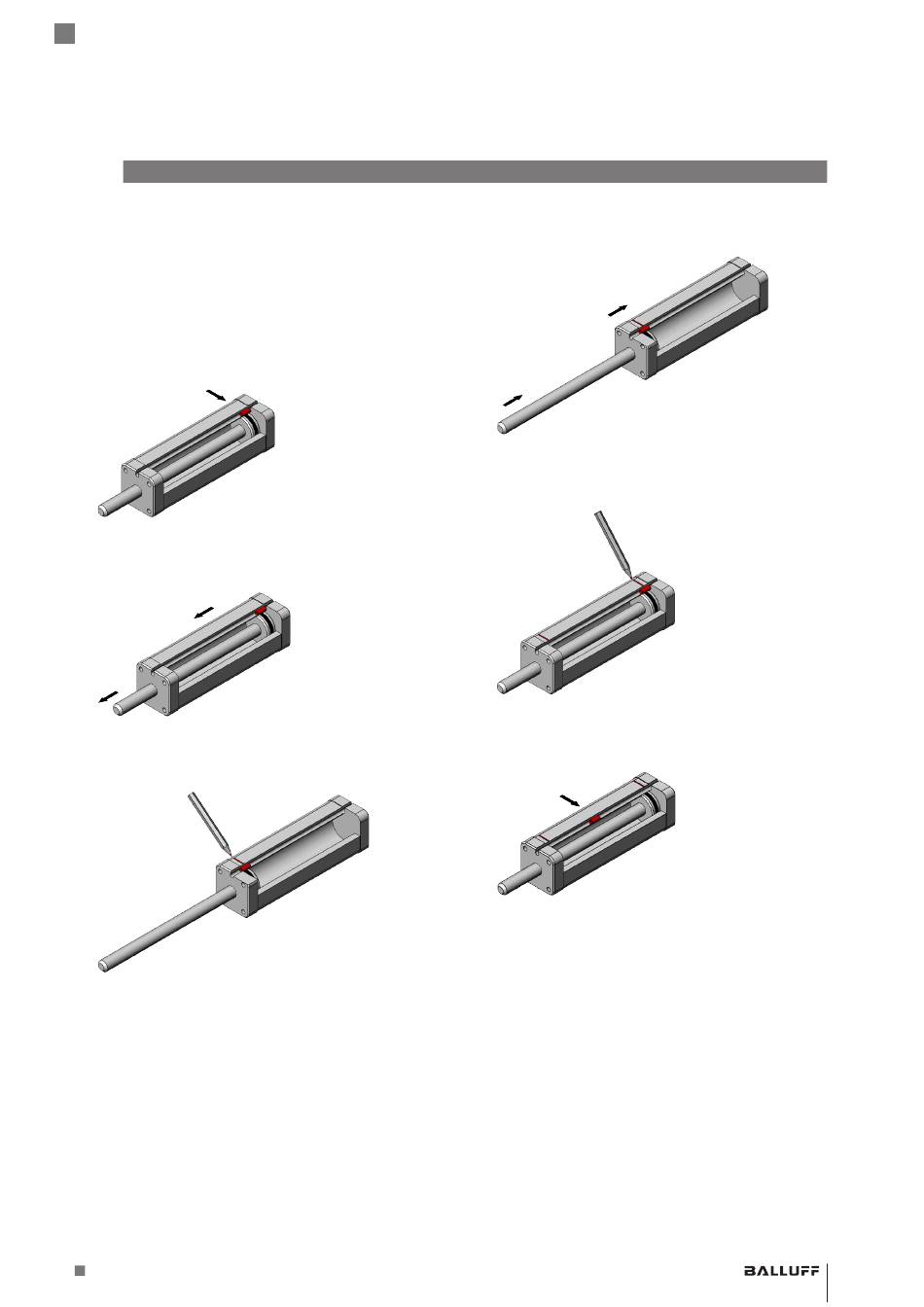

Bild 5-4: Stabmagnet aufbringen
2. Zylinderstange komplett ausziehen.
⇒ Der Magnet bewegt sich mit.
Bild 5-5: Zylinderstange ausziehen
3. Position des Magneten markieren (Mitte des
Magneten).
Bild 5-6: Magnetposition markieren
www.balluff.com
4. Zylinderstange komplett einfahren.
⇒ Der Magnet bewegt sich mit.
Bild 5-7: Zylinderstange einfahren
5. Position des Magneten markieren (Mitte des
Magneten).
Bild 5-8: Magnetposition markieren
6. Sensor in der Mitte zwischen den beiden Markierungen
montieren (Kerbe des Sensors).
Bild 5-9: Sensor montieren
