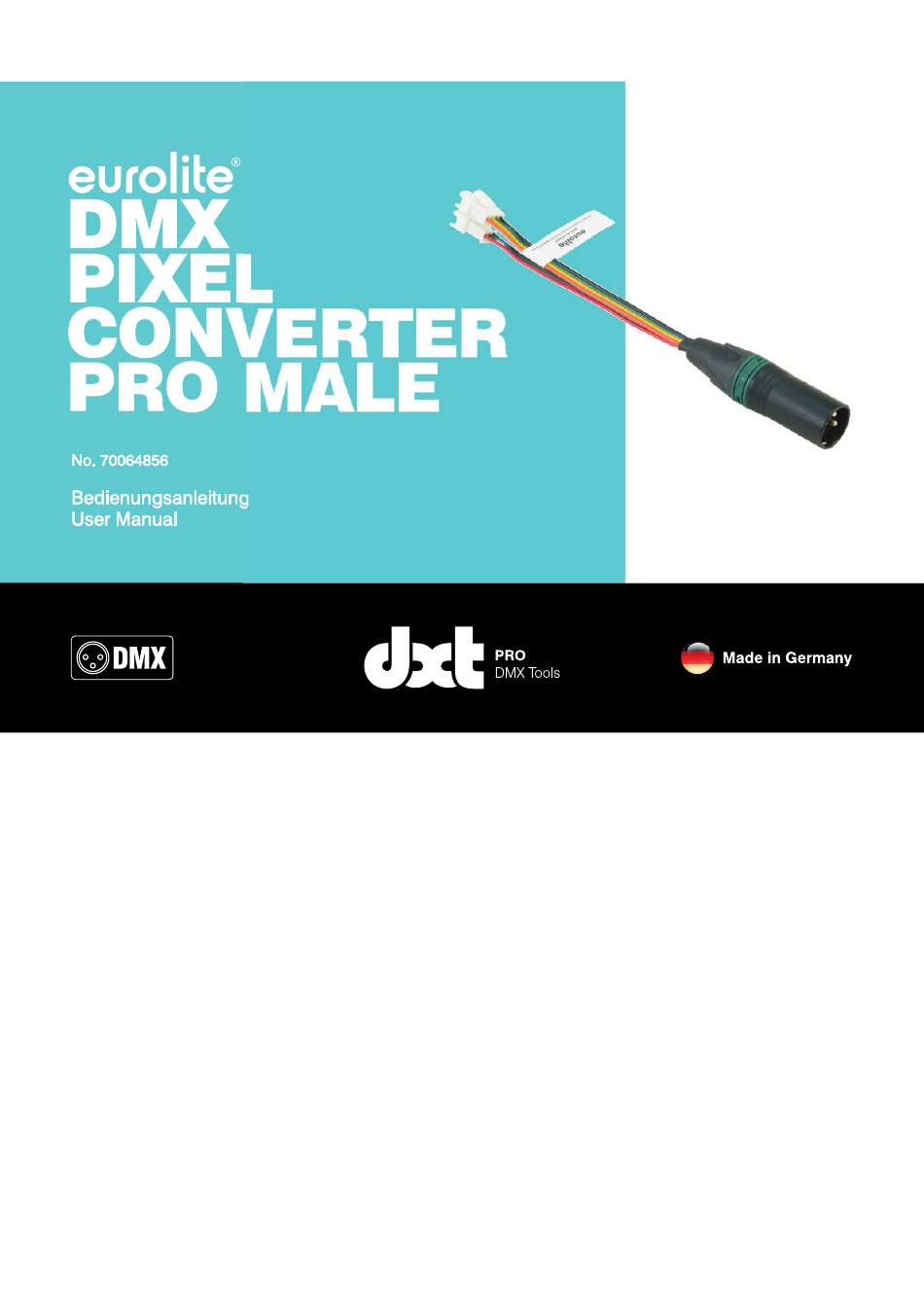

- Seite 1 e UTO lite PIXEL CONVERTER MALE No. 70064856 Bedienungsanleitung User Manual Made in Germany DMX Tools...
- Seite 2 Inhalt Einführung ..3 Produktmerkmale Lieferumfang. Anschlüsse Erste Schritte.. Installation DMX512-AnschIuss LED-Streifen anschließen Stromversorgung des DMX-Konverters herstellen Stromversorgung der LEDs herstellen..6 Konfiguration .......... Software herunterladen Anschluss an den Computer Bedienoberfläche. DMX-Konverterverbinden Einstellungen konfigurieren. Einstellungen speichern/laden Informationen anzeigen Sprache ändern Verbindung trennen...
- Seite 3 • Ausgabefrequenz: DMX, 40 Hz, 20 Hz, 10 Hz, 5 Hz Unterstützte LED-Typen: WS2801, WS2811, WS2812, etc. (alle gängigen 800-kHz-Typen) Benötigt kein separates Netzteil - Spannungsversorgung über LED-Streifen (5-12 V) Konfiguration per Softwaretool (Windows) • Eurolite USB-DMX-Adapter (Artikel 51860118) Deutsch...
- Seite 4 Anschlüsse DMX512-Eingang 3-poliger XLR-Stecker zum Anschluss DMX-Steuersignals 3-Pol•Stecker, männl. Zum Anschluss von LED-Streifen, die nur ein DATA-Signal benötigen: • Rot: 5-12 V Pluspol • Grün: DATA-Ausgang • Schwarz: Minuspol 4-Pol-Stecker, männl. Zum Anschluss von LED-Streifen, die sowohl ein DATA- als auch ein CLOCK-Signal benötigen: •...
- Seite 5 Erste Schritte DMX512-Anschluss Verbinden Sie Ihre Lichtsteuerung mit dem XLR-Anschluss LED-Streifen anschließen Verbinden Sie Ihre digitalen LED-Pixel mit den Anschlüssen LED DATA und falls vorhanden mit LED CLOCK Stromversorgung des DMX-Konverters herstellen Verbinden Sie die Plus- und Minuspole mit der DC-Versorgungsspannung der LEDs.
- Seite 6 Anschluss an den Computer Verbinden Sie den DMX-Konverter über ein Eurolite USB-DMX-lnterface (Artikel 51860118) mit Ihrem PC. Stellen Sie sicher, dass es erkannt und der korrekte Treiber von Windows geladen wurde Versorgen Sie den DMX-Konverter über einen LED-Streifen mit Strom.
- Seite 7 Konfiguration Bedienoberfläche PixelConverter Config Tool '01.0 verfügbare COMI Verbinde P Ot. Wiederholrate DMX KanSle tartddresse @ DMX 375 LEO: may. 750 LED, may. ø—.S egmentlånge 20 Hz 1500 LEDs may. LEDs may. may. Dataillffnen Datei Speichern Von Berat Laden konfigunera Berat D MX-Konverter verbinden Öffnen Sie das Prgramm und klicken Sie auf „verfügbare Ports"...
- Seite 8 Konfiguration Einstellungen konfigurieren Die folgenden Einstellungen können vorgenommen werden: —DMX Startadresse (4): 1 bis 512 —Farben pro LED (5): 1 bis 6 —Länge der virtuellen Pixel (6): 1 bis maximale LED-Anzahl (mehrere LEDs werden zu einem virtuellen Pixel zusammengefasst) —Wiederholrate (7): DMX (Datenausgabe bei DMX-Empfang), 40 Hz, 20 Hz, 10 Hz, 5 Hz Die folgende Tabelle zeigt die maximal mögliche...
- Seite 9 Konfiguration Einstellungen speichern/laden Mit Taste (10) werden auf dem Gerät hinterlegte Konfigurationsdaten aufgerufen Mit Taste (11) und (12) können die aktuellen Einstellungen in einer Datei abgelegt Oder daraus geladen werden. Informationen anzeigen Taste (13) zeigt Informationen über die vorliegende Version des Konfigurationsprogramms an Sprache ändern Wählen Sie über die Länderflaggen (14) Ihre bevorzugte...
- Seite 10 Spezifikationen Spannungsversorgung: 5-12 V DC, 20 mA 3-pol. XLR-Stecker DMX-Anschluss: Maße (L x Ø): 75 x 20 mm Gewicht: 50 g Steckerbelegung DMX-Anschluss 1: Masse 2: Signal(-) 3: Signal(+) Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.
- Seite 11 Bedienungsanleitung. Sie enthält wichtige Hinweise für Dokumentationen Support erhalten unter den korrekten Betrieb. Bewahren Sie diese Anleitung für www.eurolite.de. neueste Version Bedienungs- weiteren Gebrauch auf. anleitung finden Sie im Downloadbereich des Produkts. Verwenden Sie das Produkt ausschließlich gemäß den hier...
- Seite 12 Table of contents Introduction..13 Product features. Package contents Connections ..............14 Getting started ..15 Installation DMX512 conenction connection. Power supply of the converter Power supply of theLEDs Configuration ... Software download Connection to a computer User interface. .
- Seite 13 Supported LED types: WS2801, WS2811, WS2812, etc. (all standard 800 kHz types) Does not require a separate adapter - power supply is via LED strip (5-12 V) • Configuration via software tool (Windows) and the Eurolite USB-DMX adapter (item 51860118) English...
- Seite 14 Connections DMX512 input 3-pin XLR plug to connect the DMX control signal 3-pin connector, male Connector for LED stripes which require DATA signals only: • Red: 5-12 V positive pole • Geen: DATA output • Black: negative pole 3 4-pin connector, male Connector for LED stripes which require both DATA and CLOCK signals:...
- Seite 15 Getting started DMX512 connection Connect your lighting desk or controller to the XLR plug connection Connect your digital LEDs to the DATAand if necessary with CLOCK pins Power supply of the converter Connect the positive and negative poles to the DC power supply of the LEDs. The voltage is only allowed between 5 and 12 V Power supply of the LEDs Establish the power supply for the LEDs as its manufacturer suggests.
- Seite 16 Config Tool .exe" Connection to a computer Connect the DMX converter via a Eurolite USB-DMX interface (item no. 51860118) to your PC. Ensure that the interface is recognized and the correct driver is installed Power the DMX converter with an LED strip.
- Seite 17 Configuration User interface Pixel Converter Config Tool V1.0 COMI —He—a Refresh' DMX Channel Stataddress mex. Colors 40 Hz Segment.length map.. max. 51-42 L.EOs max. Open Configure device Save Load from device Connecting the converter Open the program and use the button (1) to list all connected COM devices in (2). Select the correct port in (2) and click "Connect"...
- Seite 18 Configuration Settings The following settings can be made: —DMX start address (4): 1 to 512 —colors per LED (5): 1 to 6 —virtual pixel length (6): from 1 to maximum LED number (multiple LEDs are grouped together form a virtual pixel) —refres rate (7): DMX (data transmission on DMX packet), 40 Hz, 20 Hz, 10 Hz, 5 Hz The following table lists the maximum LED number.
- Seite 19 Configuration Loading/saving configurations Button (10) loads the configuration from the device With the buttons (11) and (12) you can save the current settings to a file or load them from it. Viewing information Button (13) shows the version of the configuration program Changing the language Use the flag buttons (14) to select your prefered language...
- Seite 20 Specifications Power supply: 5-12 V DC, 20 mA DMX output: 3-pin XLR plug Dimensions (L x Ø): 75 x 20 mm Weight: 50 g DMX connector pinout 1: Ground 2: Signal(-) 3: Signal(+) Specifications are subject to change without notice due to product improvements English...
- Seite 21 Unauthorized rebuilds or modifications of the product are manufacturing. Eurolite shall have no liability for any error or not permitted for reasons of safety and render damage of any kind resulting from the use of this document...
- Seite 24 Eurolite is a brand of Steinigke Showtechnic GmbH • Andreas-Bauer-Str. 5 • 97297 Waldbüttelbrunn • Germany D133733 Version Publ. 2021...
