Inhaltszusammenfassung für EuroLite USB DMX512 PRO

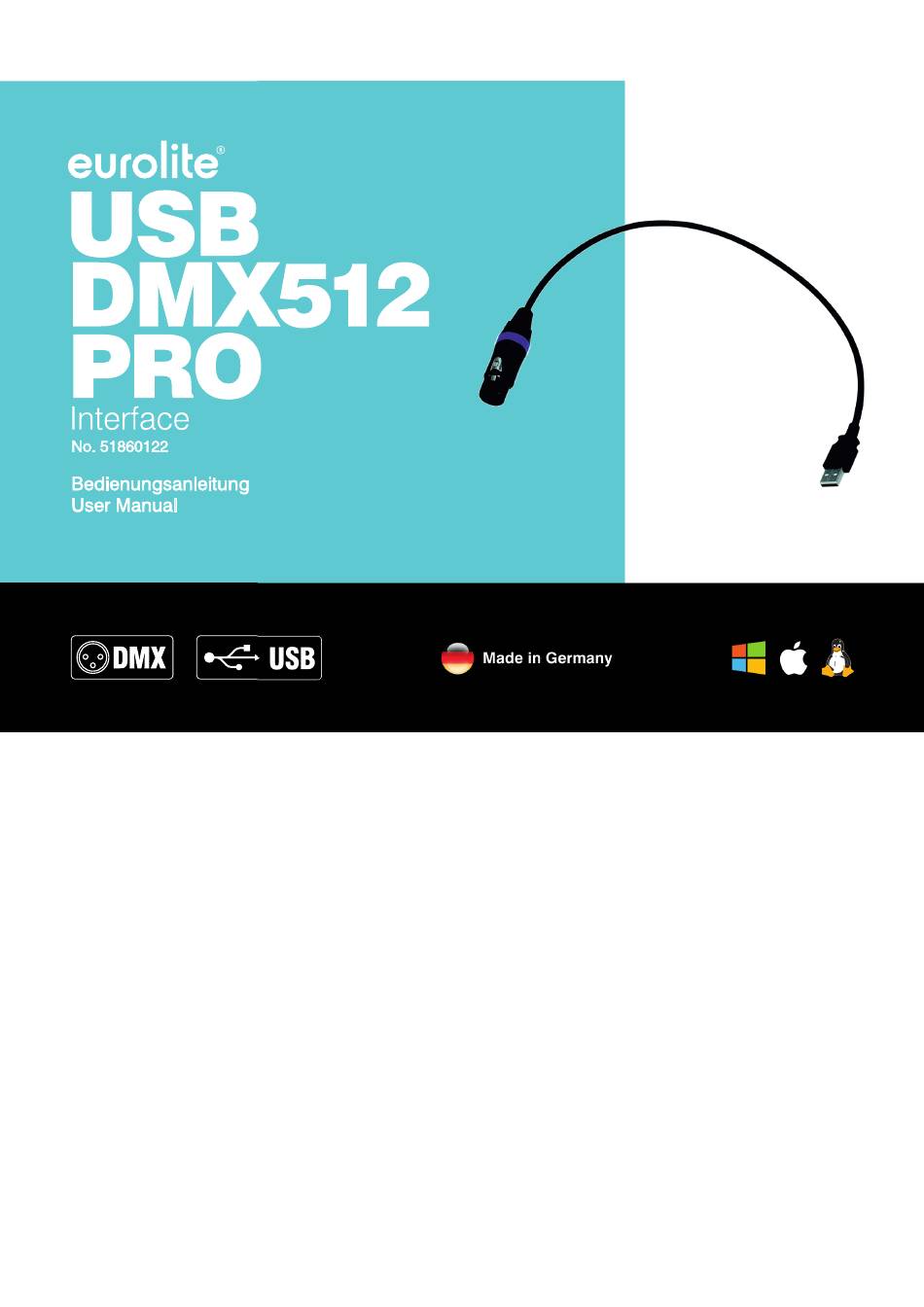

- Seite 1 eucolite DMX512 Interface No. 51860122 Bedienungsanleitung User Manual .-.e.+ USB Made in Germany...
- Seite 2 Inhalt Einführung Produktmerkmale Vorbereitung Erste Schritte ............. Treiber herunterladen Anschluss an die DMX-Kette und den Computer Software starten Treiberinstallation... Windows COM-Port ändern Spezifikationen Sicherheitshinweise ............. Deutsch...
- Seite 3 Einführung Pro-USB-DMX-lnterface Willkommen Eurolite! Ihrem neuen USB-DMX- Interface übertragen Sie ganz einfach DMX512-Signale von einem Computer verschiedene DMX-Geräte Lichtanlagen. Das Interface unterstützt eine große Auswahl an Softwareprogrammen und ermöglicht die Ausgabe 512 DMX-Kanälen. Es verfügt über eine 3-polige XLR- Einbaubuchse für den Anschluss...
- Seite 4 Interface Software korrekt untereinander kommuni- Ports des Computers. Das Interface kann während zieren können. Der Treiber ist erhältlich unter: eurolite.de Benutzung und ohne Neustarten des Computers von diesem getrennt diesen angeschlossen werden (Hot Downloadbereich Artikels. Vorgehensweise Plugging). Mehrere Interfaces können...
- Seite 5 Treiberinstallation Wählen Sie Auf dem Computer nach Treibersoftware Windows suchen. Führen Sie folgende Schritte für die Installation der Treiber unter Windows 7 aus: Schließen Sie das Interface an den Computer an und aRuaIisiæ - FT232R USE UART warten Sie bis Windows die Treibersuche abgeschlossen möchten Sie nach...
- Seite 6 Treiberinstallation Eine Anzeige informiert über die erfolgreiche COM-Port ändern Installation. Wenn Portkonflikte auftreten Oder die verwendete Software einen bestimmten Bereich erfordert, kann der COM-Port Geräte-Manager geändert werden. Öffnen Sie mit einem Doppelklick die Port-Eigenschaften für das Interface Die Treibersoftware wurde erfolgreich aktualisiert klicken Reiter Anschlußeinstellungen...
- Seite 7 Spezifikationen Spannungsversorgung: 5 V DC über 1 Universum (512 Kanäle) DMX-Ausgabe: DMX-Anschluss: 3-pol. XLR-Kupplung USB-Anschluss: USB 2.0/ USB 1.1 TYPA Maße XLR-Gehäuse: Ø 18 x L 70 mm Kabellänge: 50 cm Gewicht: 50 g Steckerbelegung DMX-Ausgang 1: Masse 2: Signal(-) 3: Signal(+) Technische Daten können im Zuge der Weiterentwicklung...
- Seite 8 Bedienungsanleitung. Sie enthält wichtige Hinweise für Dokumentationen Support erhalten unter den korrekten Betrieb. Bewahren Sie diese Anleitung für www.eurolite.de. neueste Version Bedienungs- weiteren Gebrauch auf. anleitung finden Sie im Downloadbereich des Produkts. Verwenden Sie das Produkt ausschließlich gemäß den hier...
- Seite 10 Table of contents Introduction..........Product features Preparation Getting started. Install drivers Connect to the DMX512 network and the computer. Start software Driver installation Windows Adjusting the COM port Specifications ..15 Safety warnings..16 English...
- Seite 11 Introduction interface Welcome to Eurolite! With your new USB DMX interface you can easily connect your computer to DMX512 lighting networks. The interface supports a broad range of DMX software applications and allows you to control 512 DMX channels. It is provided with a 3-pin XLR inline jack for connecting the DMX network and a USB 2.0 plug for...
- Seite 12 Methods without a reboot (hot plugging). Multiple units can be used at vary between operating systems. This manual will cover the...
- Seite 13 Driver installation Select Browse my computer for driver software. Windows Please follow the steps below installing the driver software under Windows update . FT232R use 1 Connect the interface to your computer and wait until How do you want to search for driver software? Windows has finished searching for the driver.
- Seite 14 Driver installation When the installation has finished a completion screen is Adjusting the COM port displayed. In case of conflicts between ports or if the software used requires a certain range, you can adjust the COM port in the device manager. Double-click the interface to bring up the upd*.
- Seite 15 Specifications 5 V DC via USB Power supply: DMX output: 1 universe (512 channels) connector: 3-pin XLR inline jack USB port: USB 20/ USB 1.1, type A Dimensions XLR body: Ø18xL70 Cable length: 50 cm Weight: 50 g DMX connector pinout I: Ground 2: Signal(-)
- Seite 16 Unauthorized rebuilds or modifications of the product are manufacturing. Eurolite shall have no liability for any error or not permitted for reasons of safety and render damage of any kind resulting from the use of this document...
- Seite 20 Eurolite is a brand of Steinigke Showtechnic GmbH •Andreas-Bauer-Str. 5 • 97297 Waldbüttelbrunn Germany D114945 Version Publ. 2020...
