EINPHASIGES 100 V - NETZ MIT NEUTRALLEITER (MASCHINEN MIT 1-2 BRÜHGRUPPEN)
WICHTIGER HINWEIS
Bei Maschinen, die für den Anschluss an 110 V - Stromnetze erzeugt werden, kommen spezielle
elektrische Bauteile für diese Spannung zum Einsatz. Daher dürfen Sie nur an 110 V Spannung und
gemäß dem spezifischen Schaltbild für diese Spannungsversorgung angeschlossen werden.

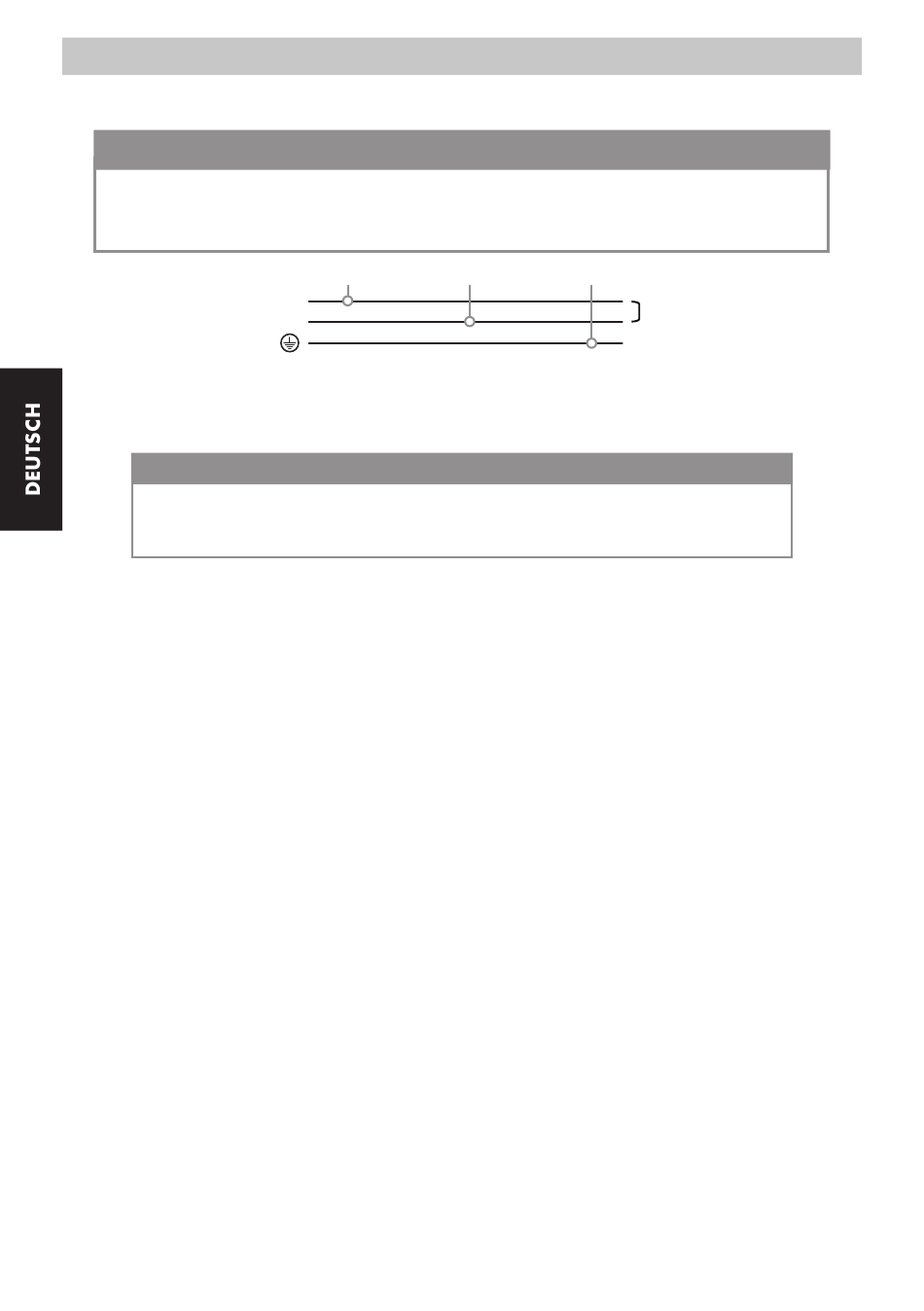

Phase (R, L1)
Neutralleiter
Die Maschine kann an einphasige 110 V - Stromnetze angeschlossen werden. In diesem Fall ist der schwarze Leiter
an die Phase und der schwarz-weiße Leiter an den Neutralleiter anzuschließen. Der grüne Leiter ist an den Erder
anzuschließen.
HINWEIS
Es wird empfohlen, die Elektroinstallation zu prüfen und die erforderlichen Änderungen in Abhängigkeit
von der Art des Stromanschlusses (einphasig bzw. dreiphasig) der Maschine, unter Berücksichtigung der
Vorschriften im jeweiligen Land, vorzunehmen.
3.4. ABWASSERANSCHLUSS
Gemeinsam mit der Maschine wird eine Abwasserleitung geliefert, die am Abwasserablauf anzuschließen ist, an dem
während des normalen Betriebs der Maschine das gesamte Abwasser zusammenfließt.
Zur sauberen Beseitigung dieses Abwassers ist daher ein Abwasseranschluss erforderlich.
3.5. BRÜHGRUPPE
a) Dichtung: Erleichtert die Passung des Siebträgers in der Brühgruppe.
b) Brühdusche: Hier kommt das Wasser mit dem Kaffee in Kontakt.
c) Ablassvorrichtung
d) Magnetventil: Gibt den Weg des Wassers zur Brühgruppe frei, wenn eine Taste am Tastenblock
gedrückt wird.
Die Brühgruppe ist ein gestanzter Messingblock, in dem sich die Brühkammer befindet. Wenn eine Taste am Tastenblock
gedrückt wird, schaltet sich die Pumpe ein und das Magnetventil öffnet.
3.6. KESSEL
a) Brühgruppe.
b) Düse.
c) Wärmetauscher.
Der Kessel ist aus Kupfer gefertigt und wird von einem Wärmetauscher durchzogen, der an die Stromversorgungseinheit
angeschlossen ist.
Während eines Zyklus wird kaltes Wasser durch die Düse in den Kaffeekessel gepumpt. Dadurch wird das Wasser
im Inneren des Kaffeekessels in Richtung Brühgruppe verdrängt. Im Bereitschaftsmodus ist ständig Wasser zwischen
der Brühgruppe und dem Kaffeekessel in Umlauf, sodass die optimale Temperatur für die Zubereitung von Kaffee
aufrechterhalten wird.
