AG/AW
114 do 126 Nm
VS
114 do 126 Nm
SH
M10 = 48 Nm
ZBIORNIKI
0,75L do 9L
12L
OGÓLNE■PRZYPOMNIENIE:■
Aby zachować wysoką jakość agregatu TECUMSEH i zapewnić jego
prawidłowe funkcjonowanie, należy przestrzegać poniższych zaleceń:
- Sprawdzić, czy obwód przeznaczony do podłączenia jest czysty
i wysuszony.
- Lutować w atmosferze azotu i trzymać płomień z dala od sprzętu
elektrycznego.
- Przeprowadzić izolację termiczną przewodu ssącego do wlotu
sprężarki, aby ograniczyć przegrzewanie przy zasysaniu i nie dopuścić
do skraplania. W przypadku zastosowań w niskich temperaturach
należy wybrać materiał izolacyjny o grubości co najmniej 19
mm. Połączyć przewody za pomocą taśmy klejącej z kauczuku
syntetycznego i przymocować je do ściany za pomocą opasek.
- Używać wyłącznie czynnika chłodniczego przeznaczonego do
stosowania w sprężarce.
- W przypadku agregatów wyposażonych w sprężarkę
niskociśnieniową należy stosować termostatyczne, a nie kapilarne
elementy rozprężne.
- Stosować wyłącznie podzespoły kompatybilne z wskazanym
czynnikiem chłodniczym.
- Nie dodawać substancji uzupełniających ani barwiących.
- Ustalić układ przewodów w taki sposób, aby nie dopuścić do tworzenia
się kieszeni smarowych oraz zminimalizować wstrząsy i dylatacje.
- Nie dodawać oleju, jeśli długość rur nie przekracza 10 m; w
przeciwnym razie zastosować olej rekomendowany przez fi rmę
TECUMSEH. Jeśli w skład instalacji wchodzą rury pionowe, należy
bez wątpienia wykonać syfony lub zmniejszyć średnicę rur, aby
uzyskać prędkość wznoszenia wystarczającą do cyrkulacji oleju.
- Prawidłowo skierować zabezpieczenia nadciśnieniowe w stronę
niezagrażającą użytkownikowi i zgodną z normą EN378.
- Starannie uciąć i uformować rury w taki sposób, aby kurz i cząstki
metalowe nie dostały się do środka układu. Zamiast piły należy
użyć narzędzia do gięcia przystosowanego do średnicy rury, aby
nie uciąć za dużo materiału. Firma TECUMSEH zaleca stosowanie
połączeń lutowanych zamiast śrubowanych, aby ograniczyć
rosnące z czasem ryzyko wycieków.
- Zabezpieczyć izolatory elektryczne przed kontaktem z opaskami.
Zalecamy wykonanie kanału kablowego zgodnie z obowiązującą
we Francji normą NF C15-100 lub z obowiązującymi w danym
kraju normami prawnymi (IEC 60204/IEC 60335), oddzielając
kanał od linii czynnika chłodniczego.
- Zabezpieczyć osłony podczas lutowania rur.
Patrz załącznik 1 dot. podłączenia chłodniczego
Zasady■ogólne■projektowania■orurowania■
agregatów■SILRG

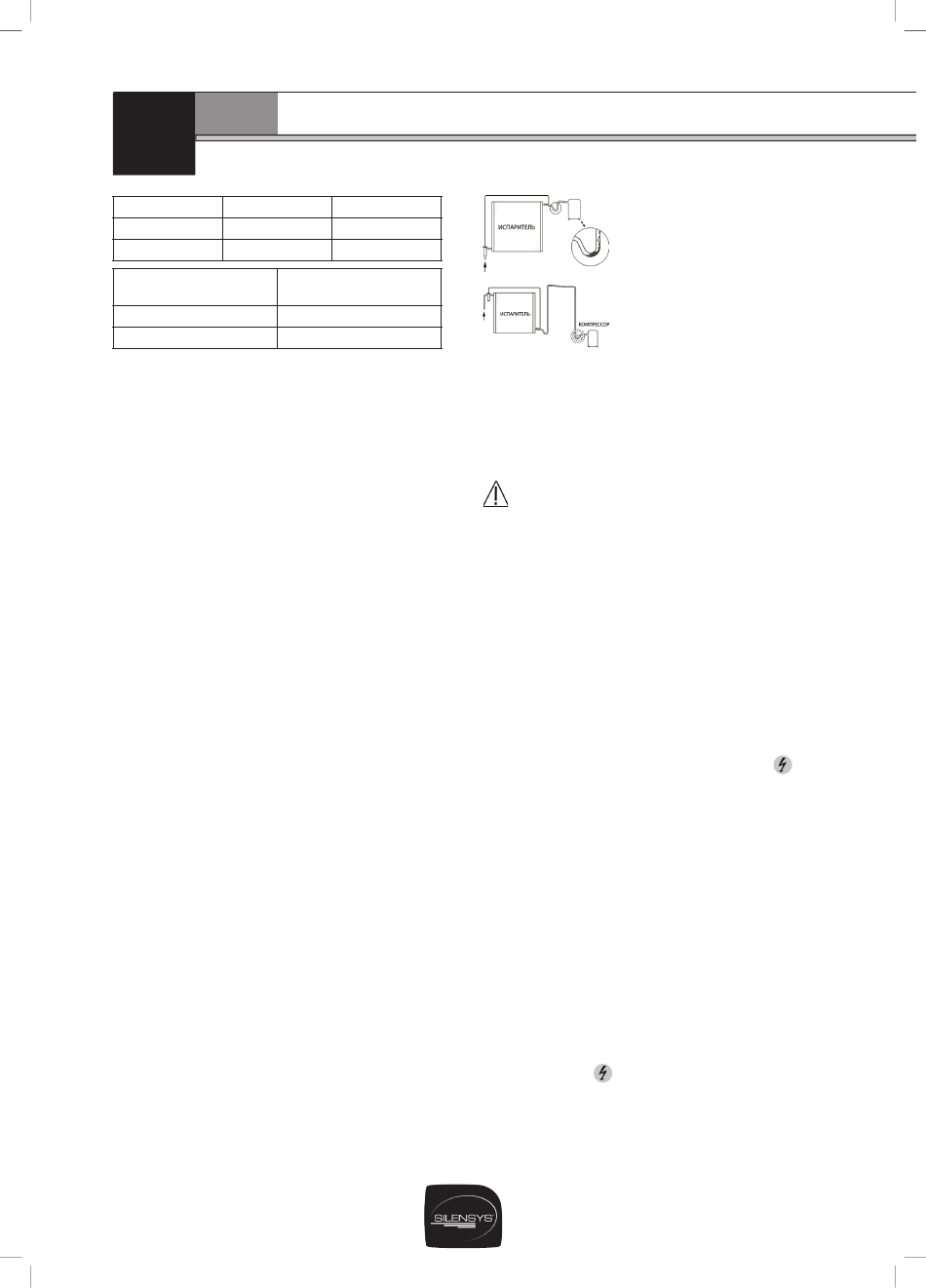

Przewody ssawne:
Ich celem jest doprowadzenie do sprężarki oparów
powstających w parowniku. W praktyce przewody ssawne są
zazwyczaj określane w celu ograniczenia spadków ciśnienia.
- Przypadek sprężarki umieszczonej na poziomie wyższym niż
parownik: konieczne są piony ssawne, a prędkość powinna
by wystarczająca dla doprowadzania oleju do odcinków
pionowych.
- Przypadek sprężarki umieszczonej na tym samym poziomie co
parownik lub na poziomie niższym: zalecane jest zlokalizowanie
30/46
366473_a/ 03.2018
All manuals and user guides at all-guides.com
Instrukcja montażu |
Tłumaczenie instrukcji oryginalnej
114 do 126 Nm
70 do 85 Nm
M8 = 32 Nm
ZAWORY WYJŚCIOWE
CZYNNIKA CIEKŁEGO
70 do 85 Nm
114 do 126 Nm
najwyższego
ssawnych powyżej parownika.
Przewody tłoczne:
Separator
wylocie sprężarki zapewnia prawidłowy
powrót oleju. Montowane są dwa
zawory jednokierunkowe – przed i za
separatorem. Ich celem jest obniżenie
różnicy ciśnień podczas rozruchu i
zapobieganie
ciekłego czynnika chłodniczego do
sprężarki w okresach przestoju.
Przewody czynnika ciekłego:
Należy ograniczać spadki ciśnienia. Spadki ciśnienia, które
mogą być dość znaczące są generowane przez akcesoria
montowane na przewodach czynnika ciekłego.
Budowa sprężarek rotacyjnych jest taka, że w żadnym wypadku
nie może wystąpić ich opróżnienie ani dodatkowe obciążenie.
■ ■ 3.8.■Podłączenia■elektryczne
Okablowanie należy wykonywać przy urządzeniu
odłączonym
od
zasilania
Przed
jakichkolwiek prac przy urządzeniu, należy odłączyć je od
źródła zasilania.
Całość okablowania instalacji musi być zgodna z normą NF C
15-100 we Francji lub z normami obowiązującymi w danym
kraju (IEC 60204/IEC 60335). Zgodnie z normą IEC 60335,
stopień zakłóceń wynosi 3.
OSTRZEŻENIE
Aby zapewnić najwyższą jakość i zapewnić prawidłowe
działanie agregatu TECUMSEH zaleca się:
- sprawdzić, czy zasilanie instalacji jest zgodne z wartościami
dla agregatu (patrz tabliczka znamionowa),
- sprawdzić zgodność schematu połączeń z instalacją,
- dobrać odpowiednie przekroje przewodów (zasilania,
sterowania) w zależności od charakterystyk zainstalowanego
agregatu.
Patrz tabela natężeń prądu w danych elektrycznych
- zabezpieczenie obwodu zasilania i odpowiednie jego
uziemienie,
- wykonać podłączenia elektryczne zgodnie z normami
krajowymi i zasadami sztuki,
- w przypadku wymiany elementów sprawdzić, czy ciągłość
uziemienia została zachowana,
- dodać sterownik fazy w obwodzie zasilania agregatów
wyposażonych w sprężarki śrubowe (Scroll).
Tak samo jak w przypadku zabezpieczeń, należy bezwzględnie
używać przekaźnika dostarczonego ze sprężarką, nawet jeżeli
inny model wydaje się być w danej chwili odpowiedni. Wszystkie
sprężarki serii TECUMSEH są zabezpieczone urządzeniem
zewnętrznym lub wewnętrznym, których zasada działania opiera
się na zależności temperatury i natężenia prądu. Zabezpieczenie
to odcina zasilanie sprężarki w przypadku przekroczenia
nominalnych zakresów roboczych podanych przez TECUMSEH.
■ ■ 3.9.■Łączenie■elementów
Łącząc poszczególne elementy ze sobą, należy postępować
zgodnie ze schematem połączeć (patrz dane elektryczne
urządzenia Silensys®
).
- Podłączyć wszystkie urządzenia regulacyjne i zabezpieczające
zamontowane w maszynie.
- Zabezpieczyć przewody za pomocą odpowiednich uchwytów
na agregacie.
- Po okablowaniu zamknąć puszkę elektryczną.
punktu
przewodów
oleju
umieszczony
na
przedostawaniu
się
przystąpieniem
do
.
