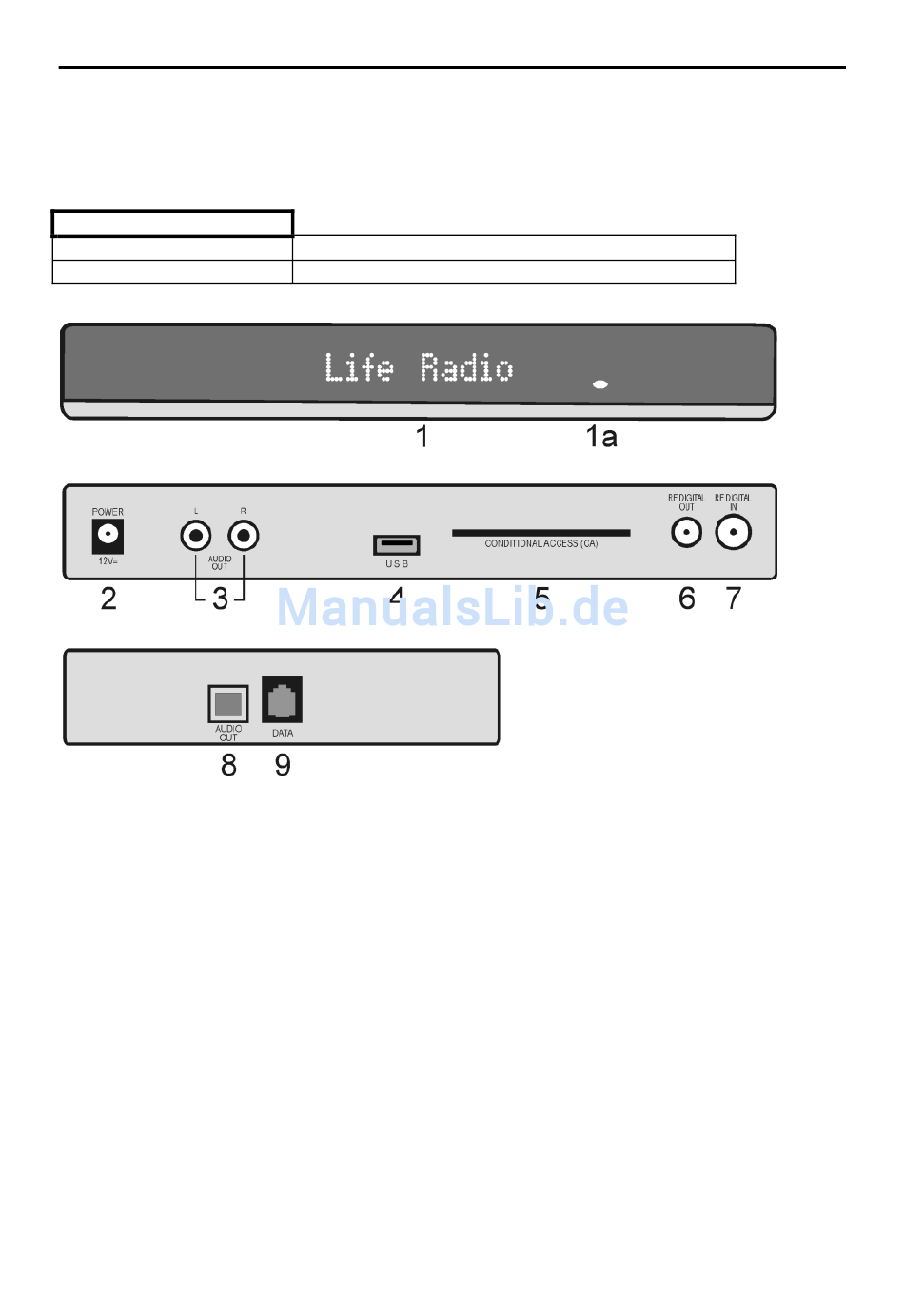

Bedienelemente, Anzeigen und Anschlüsse
Gerätevorderseite
1
Displayanzeige
Anzeige
rote Standby-LED
Programm-Name
Geräterückseite
2
Anschluß für Steckernetzteil +12V (Die Angabe zur Stromaufnahme finden Sie auf
dem Serien-Nr. Etikett auf der Unterseite des Receivers).
3
Audioausgänge (analog)
4
USB-Buchse zum Anschluß eines externen USB 2.0 Sticks und
Schnittstelle für Software-Update
5
Kartenleser für Smartcard
6
RF OUT - HF-Ausgang
RF Digital IN – Antennenbuchse für Kabelanschluss.
7
Geräteseite
8
Optische Ausgangsbuchse für DOLBY DIGITAL-Signal.
9
RJ-11-Buchse: IR-Anschluß für Infrarot-Maus und Schnittstelle für Softwareupdate
Bedienelemente, Anzeigen und Anschlüsse
1a
Standby-LED
Receiver im Standby-Betrieb.
Receiver ist eingeschaltet
- 5 -
