AWG | Armaturen | Schwerschaumrohr S2, S4, S8
3 .4 Übersicht
1
1 Schutzring
2
Handgriff S8
3 Veredlerrohr
4 Düsenkörper

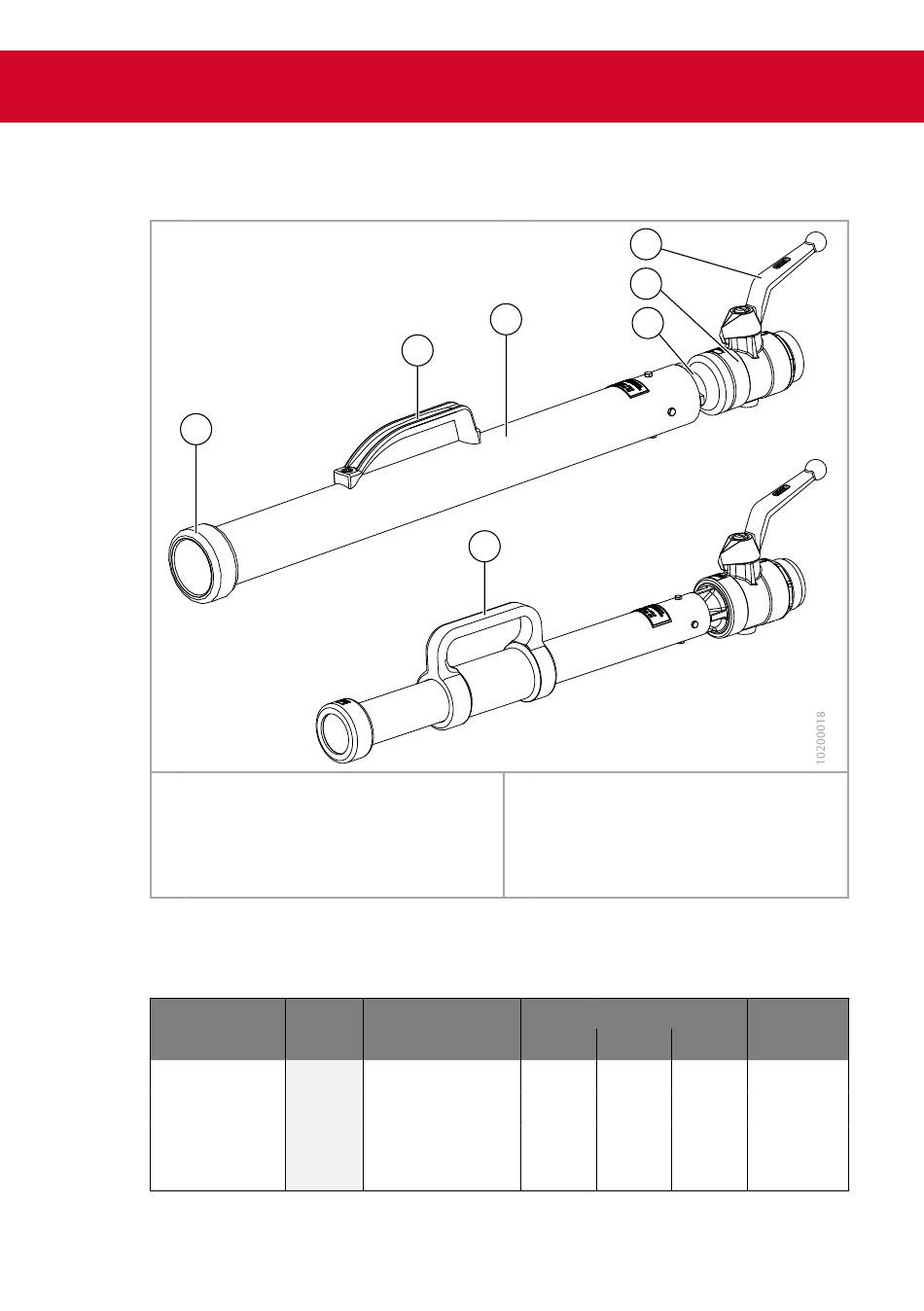

Fig. 1 Übersicht AWG Schwerschaumrohr
Ausführungen
ID-Nr .
10052734
60351434
60313999
10053834
M1106B10 | Rev. 03-08/24
2
Typ Anschluss
S2 Storz 52 (C)
S2 BSP G2" AG
S4 Storz 52 (C)
S4 Storz 75 (B)
6
5
3
4
7
5 Absperrorgan (Option)
6
Schalthebel (Option)
7 Handgriff S2, S4
Maße [mm]
L B
738 98
738 88
866 118
866 126
BESCHREIBUNg
Gewicht
H [kg]
184 2,7
177 2,3
184 3,4
198 3,6
9
