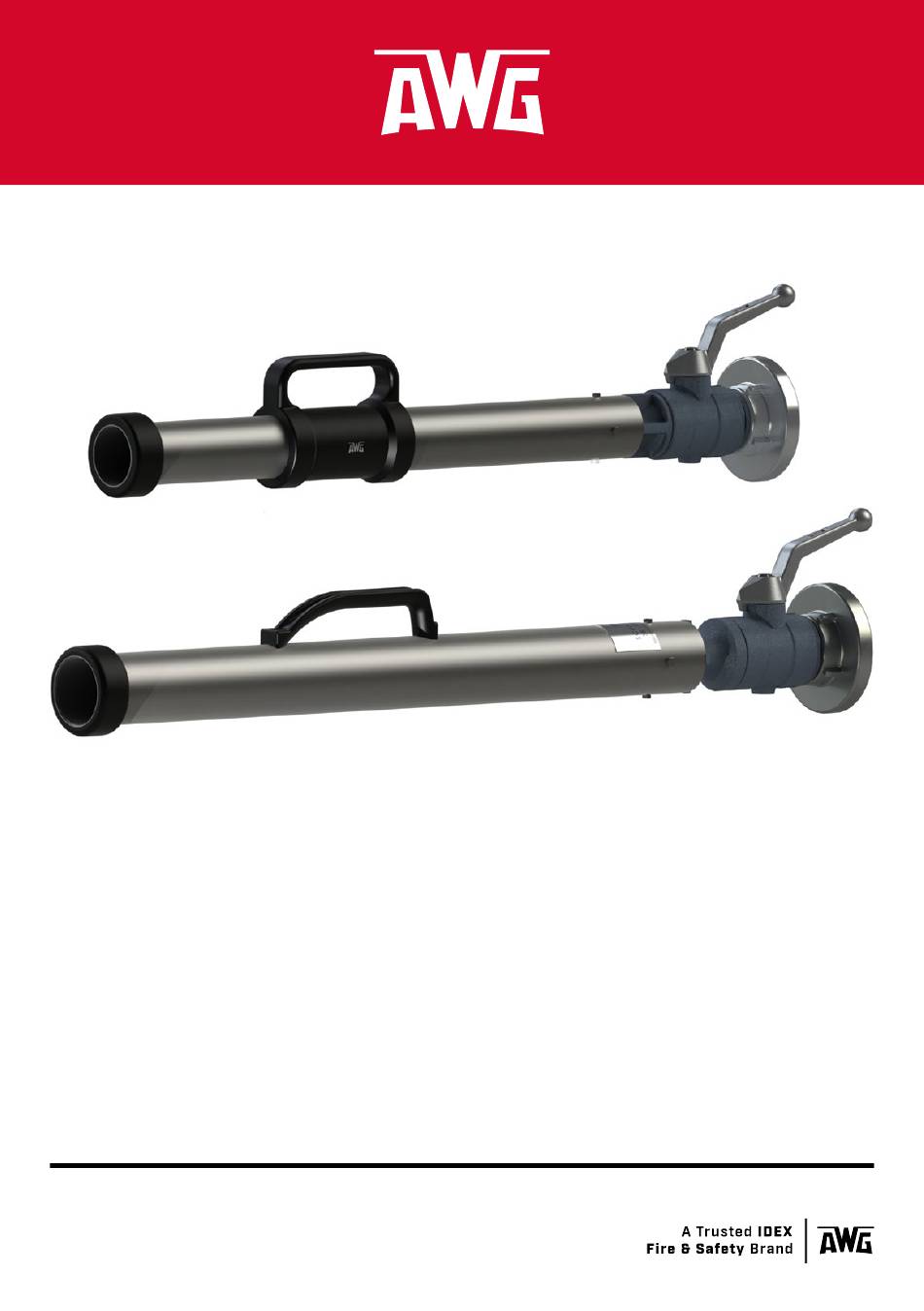

SCHWERSCHAUMROHR
S2, S4 UND S8
SCHAUMSTRAHLROHRE DIN EN 16712-3
Zum Aufbringen von synthetischen Mehr-
bereichsschaummitteln zur Bekämpfung von
Bränden nichtpolarer Flüssigkeiten, z. B. Benzin
und Öl sowie polaren Flüssigkeiten.
Zum Einsatz bei der Feuerwehr für die Brand-
bekämpfung insbesondere bei Bränden der
Brandklasse A und B sowie der prophylaktischen
Flächenabdeckung.
ORIGINAL BETRIEBSANLEITUNG
ORIGINAL OPERATING MANUAL
LOW EXPANSION FOAM NOZZLE
S2, S4 AND S8
FOAM BRANCH PIPES DIN EN 16712-3
For the application of synthetic multi- grade
foam agents for fighting fires involving non-
polar liquids, e. g. petrol and oil as well as polar
liquids.
For use by the fire service for fighting of fires,
especially fire classes A and B, as well as pre-
ventive covering of areas.
Werbung
Verwandte Anleitungen für AWG S2
Inhaltszusammenfassung für AWG S2
- Seite 1 SCHWERSCHAUMROHR LOW EXPANSION FOAM NOZZLE S2, S4 UND S8 S2, S4 AND S8 SCHAUMSTRAHLROHRE DIN EN 16712-3 FOAM BRANCH PIPES DIN EN 16712-3 Zum Aufbringen von synthetischen Mehr- For the application of synthetic multi- grade bereichsschaummitteln zur Bekämpfung von foam agents for fighting fires involving non- Bränden nichtpolarer Flüssigkeiten, z.
- Seite 2 AWG | Armaturen | Schwerschaumrohr S2, S4, S8 VORWORT Geltende Normen und Richtlinien Die Konstruktion und der Bau der AWG Schwerschaumrohre S2, S4 und S8 wurden in Anlehnung an die relevanten Bestimmungen dieser Richt- linien und harmonisierten Normen durchgeführt: >...
- Seite 3 AWG | Armaturen | Schwerschaumrohr S2, S4, S8 Inhalt Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 1.1 Zeichenerklärung .
- Seite 4 AWG | Armaturen | Schwerschaumrohr S2, S4, S8 EINLEItUNg Einleitung Diese Anleitung enthält wichtige Hinweise für Ihre persönliche Sicherheit. Die Anleitung muss von allen Personen durchgelesen und verstanden werden, die in irgendeiner Gerätelebensphase an dem oder mit dem Gerät arbeiten.
- Seite 5 AWG | Armaturen | Schwerschaumrohr S2, S4, S8 EINLEItUNg Allgemeine Hinweise Achtung Blauer Signalbalken mit dem Signalwort ACHTUNG Hinweise zur Vermeidung von Sachschäden. Diese Hinweise stehen nicht in Bezug zu möglichen Körperverletzungen. INFORMATION Diese Info-Box enthält allgemeine Hinweise und Tipps zur Benutzung des Geräts.
- Seite 6 AWG | Armaturen | Schwerschaumrohr S2, S4, S8 SICHERHEItSHINWEISE Sicherheitshinweise Die AWG Schwerschaumrohre S2, S4 und S8 entsprechen dem Stand der Technik sowie den anerkannten sicherheitstechnischen Regeln. Die Anforderungen für die Wahrung von Sicherheit und Gesundheitsschutz wurden erfüllt. Dennoch können bei deren Verwendung Gefahren für den Benutzer oder Dritte bzw.
- Seite 7 SICHERHEItSHINWEISE 2 .3 Qualifikation der Bediener Personen, die an oder mit einem AWG Schwerschaumrohr S2, S4 oder S8 arbeiten, müssen technisch qualifiziert und geschult sein. Sie müssen alle Gefahren im Umgang mit dem Gerät kennen. Die Schaumrohre dürfen ausschließlich von Personen benutzt werden,...
- Seite 8 AWG | Armaturen | Schwerschaumrohr S2, S4, S8 BESCHREIBUNg Beschreibung 3 .1 Funktion Die AWG Schwerschaumrohre dienen zur Erzeugung von Schwerschaum entsprechend DIN EN 1 6712-3. Die Wasserbestandteile des Schwer- schaums kühlen die Brandoberfläche. Die Schaumdecke verhindert den Sauerstoffzutritt zum Brandgut. Eine vorbeugende Beschäumung brand- gefährdeter Stoffe verhindert deren Entzündung.
- Seite 9 AWG | Armaturen | Schwerschaumrohr S2, S4, S8 BESCHREIBUNg 3 .4 Übersicht Schutzring Absperrorgan (Option) Handgriff S8 Schalthebel (Option) Veredlerrohr Handgriff S2, S4 Düsenkörper Fig. 1 Übersicht AWG Schwerschaumrohr Ausführungen ID-Nr . Anschluss Maße [mm] Gewicht [kg] 10052734 Storz 52 (C) 60351434 BSP G2"...
- Seite 10 - 20 °C* bis + 60 °C * bei fließendem Wasser Lieferung, Transport, Lagerung 4 .1 Lieferung Das Schaumrohr wird bei der AWG Fittings GmbH sorgfältig verpackt. > Die Lieferung nach dem Auspacken auf Beschädigungen und Voll- ständigkeit überprüfen. >...
- Seite 11 AWG | Armaturen | Schwerschaumrohr S2, S4, S8 EINSAtZ Das Schaumrohr w ird anschlussfertig geliefert und ist nach Anschluss an einen Schlauch mit passender Kupplung sofort einsatzbereit. Vor dem ersten Gebrauch muss keine besondere Inbetriebnahme durchgeführt werden. 4 .2 Transport in einem Fahrzeug, Lagerung Das Schaumrohr ist leer gelaufen.
- Seite 12 AWG | Armaturen | Schwerschaumrohr S2, S4, S8 EINSAtZ Vorsicht Kupplungen richtig befestigen Verletzungsgefahr durch Lösen von Kupplungs-Verbindungen. – Kupplungen immer bis zum Anschlag einsetzen und vollständig durchkuppeln. Achtung Produktinformationen Schaummittel Beachten Sie die Angaben zur Gesundheitsgefährdung sowie zu möglichen Umweltgefährdungen (z. B. Wassergefährdungsklasse) im Sicherheitsdatenblatt und den weiteren Produktinformationen des eingesetzten Schaummittels.
- Seite 13 AWG | Armaturen | Schwerschaumrohr S2, S4, S8 EINSAtZ Festkupplung Veredlerrohr Haltegriff Kupplung Wasserschlauch Schalthebel (Option) Fig. 2 Handhabung Der Wasserschlauch zum Anschluss an die Festkupplung des Schaum- rohrs liegt bereit. Der Schalthebel ist geschlossen (Fig. 2/B). Schaumrohr ankuppeln 1. Die Kupplung des Wasserschlauchs (Fig. 2/5) mit der Hand oder ei- nem Kupplungsschlüssel an die Kupplung am Schaumrohr (Fig.
- Seite 14 AWG | Armaturen | Schwerschaumrohr S2, S4, S8 EINSAtZ Schaumrohr mit Absperrorgan 2. Das Schaumrohr (Fig. 2/1) auf den Brandherd ausrichten. 3. Die Wasserzufuhr öffnen. 4. Das Schaumrohr durch Drehen des Schalthebels (Fig. 2/3) längs zur Durchflussrichtung des Wassers öffnen (Fig. 2/A).
- Seite 15 6 .1 Voraussetzungen Alle Prüfungen der Funktionssicherheit der AWG Schwerschaumrohre S2, S4 und S8 sind gemäß den technischen Unterlagen des Herstellers durchzuführen und gegebenenfalls zu dokumentieren. Bei den Schaumrohren werden die folgenden Prüfungen unterschieden: – Verpflichtende BASIC-Prüfung nach jedem Einsatz –...
- Seite 16 AWG | Armaturen | Schwerschaumrohr S2, S4, S8 FUNktIONSPRüFUNg Prüfergebnis dokumentieren Um die Anforderungen zur Arbeitssicherheit und Unfallver- hütung zu erfüllen, müssen Sie bei jeder Prüfung das Prüf- ergebnis dokumentieren. Beachten Sie dabei die landes- spezifischen Vorschriften. Für Deutschland gelten die Grundsätze der DGUV (Deut- sche Gesetzliche Unfallversicherung e.V.).
- Seite 17 Kupplung ausgetauscht werden. > Gewindeausführung: Gewinde auf ein starke Abnutzung/Verschleiß prüfen. Ein verschlissenes Gerät ersetzen. Instandhaltung 7 .1 Inspektion und Wartung Außer der Sichtprüfung und dem Reinigen der AWG Schaumrohre sind keine turnusmäßigen Wartungsarbeiten notwendig. 7 .2 Reparatur Schutzring Handgriff S8 Innengewindeschraube...
- Seite 18 AWG | Armaturen | Schwerschaumrohr S2, S4, S8 INStANDHALtUNg Schutzring am Veredlerrohr austauschen Der Schutzring ist mit Noppen befestigt, die in Bohrungen am Veredlerrohr eingesteckt sind und zusätzlich am Veredlerrohr verklebt. 1. Den Schutzring mit den Noppen aus den Bohrungen heraushebeln und den Schutzring (Fig.
- Seite 19 AWG | Armaturen | Schwerschaumrohr S2, S4, S8 INStANDHALtUNg Alle weiteren Reparaturen an den AWG Schaumrohren dürfen ausschließ- lich vom Kundendienst der AWG Fittings GmbH oder von autorisierten Fachwerkstätten durchgeführt werden. Wenn Sie technische Unterstützung benötigen, kontaktieren Sie unser Servicecenter:...
- Seite 20 AWG | Armaturen | Schwerschaumrohr S2, S4, S8 ZUBEHöR / ERSAtZtEILE Zubehör / Ersatzteile Pos . Bezeichnung Artikel-Nr . Schutzring S2 50311251 50314251 Schutzring S4 Schutzring S8 50343751 Handgriff Polypropylen, schwarz (nur S8) 00345959 Schalthebel KH32 30251105 Fig. 4 Zubehör / Ersatzteile...
- Seite 21 FOREWORD Applicable standards and regulations The design and construction of the AWG Low expansion foam nozzles S2, S4 and S8 was carried out in accordance with the relevant provisions laid down by these directives and the harmonised standards: > DIN EN 16712-3:2015 Portable equipment for projecting extinguishing agents supplied by fire fighting pumps –...
- Seite 22 AWG | Fittings | Low expansion foam nozzle S2, S4, S8 Contents Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 1.1 Key to the symbols .
- Seite 23 AWG | Fittings | Low expansion foam nozzle S2, S4, S8 INtRODUCtION Introduction This manual contains important information regarding your personal safety. This manual must be read and understood by all persons who handle or use the device during any phase of its life cycle.
- Seite 24 AWG | Fittings | Low expansion foam nozzle S2, S4, S8 INtRODUCtION General information IMPORTANT Blue signal bar and the signal word IMPORTANT Instructions on how to avoid damage to property. These instructions are not related to potential physical injuries.
- Seite 25 SAFEty INFORMAtION Safety information The AWG Low expansion foam nozzles S2, S4 and S8 are in line with the state of the art as well as the recognised safety regulations. The safety and health protection requirements have been met. Nevertheless, their use may give rise to hazards for the user or third parties or cause damage to the device itself or other material assets.
- Seite 26 SAFEty INFORMAtION 2 .3 Qualifications of the operators Persons handling or using an AWG Low expansion foam nozzle S2, S4 or S8 must be technically qualified and trained. They must be aware of all risks involved in handling the device.
- Seite 27 AWG | Fittings | Low expansion foam nozzle S2, S4, S8 DESCRIPtION Description 3 .1 Function The AWG Low expansion foam nozzles are used to produce low expan- sion foam in accordance with DIN EN 16712-3. The water components of the low expansion foam cool the fire surface.
- Seite 28 AWG | Fittings | Low expansion foam nozzle S2, S4, S8 DESCRIPtION 3 .4 Overview Protection ring Stop valve (option) Handle S8 Hand lever (option) Foam tube Handle S2, S4 Nozzle body Fig. 1 Overview AWG Low expansion foam nozzle Versions ID No .
- Seite 29 AWG | Fittings | Low expansion foam nozzle S2, S4, S8 DELIvERy, tRANSPORt, StORAgE ID No . Type Connection Dimensions [mm] Weight [kg] 60351534 BSP G2" (male) 60278299 Storz 75 (B) 10066633 BSP G2" (male) This table lists the common Storz adapters.
- Seite 30 AWG | Fittings | Low expansion foam nozzle S2, S4, S8 4 .2 Transport in a vehicle, storage The foam nozzle has run dry. The foam nozzle can be transported and stored in any position. Especially during transport inside a vehicle, the foam nozzle must not fall over.
- Seite 31 AWG | Fittings | Low expansion foam nozzle S2, S4, S8 IMPORTANT Foaming agent product information Observe the information on health hazards and potential environmen- tal hazards (e.g. water hazard class) provided in the safety data sheet and other product information for the foam agent used.
- Seite 32 AWG | Fittings | Low expansion foam nozzle S2, S4, S8 The water hose for connection to the fixed coupling of the foam nozzle is ready at hand. The hand lever is closed (Fig. 2/B). Connecting the foam nozzle 1. By hand or with the use of a coupling spanner, attach the coupling of the water hose (Fig.
- Seite 33 AWG | Fittings | Low expansion foam nozzle S2, S4, S8 After use: Rinsing and uncoupling the foam nozzle 1. Shut off the water supply. 2. Interrupt the supply of foam agent. 3. Open the water supply and, if applicable, the hand lever.
- Seite 34 Functional test 6 .1 Prerequisites All testing of the AWG Low expansion foam nozzles S2, S4 and S8 must be carried out in accordance with the manufacturer's technical documen- tation and must be documented if necessary. The following inspections are defined for the foam nozzles: –...
- Seite 35 AWG | Fittings | Low expansion foam nozzle S2, S4, S8 FUNCtIONAL tESt 6 .2 Performing the inspection CAUTION Performing the inspection safely Some inspection steps are performed with pressurised systems. – Observe the safety regulations. – Put on personal protective equipment.
- Seite 36 AWG | Fittings | Low expansion foam nozzle S2, S4, S8 MAINtENANCE Maintenance 7 .1 Inspection and maintenance Apart from the visual inspection and cleaning of the AWG Foam nozzles, no regular maintenance work is required. 7 .2 Repair Protection ring...
- Seite 37 5. Place the hand lever in the correct position on the shut-off valve and screw tight. Any repair work on the AWG Foam nozzles may only be performed by the AWG Fittings GmbH customer service or by an authorised specialist workshop.
- Seite 38 AWG | Fittings | Low expansion foam nozzle S2, S4, S8 MAINtENANCE 7 .3 Disposal Observe the local regulations regarding proper waste recycling or disposal. Materials Foam tube, conversion screen: Stainless steel Nozzle body, stop valve: Aluminium Seals: Protection ring:...
- Seite 39 AWG | Fittings | Low expansion foam nozzle S2, S4, S8 ACCESSORIES / SPARE PARtS Accessories / spare parts Item Designation Article number Protection ring S2 503 112 51 Protection ring S4Protection ring S8 503 142 51 503 437 51...
- Seite 40 M1106B10 Rev. 03-08/24 AWG Fittings GmbH Bergstraße 25 89177 Ballendorf Germany Fon +49 (0) 7340 / 918898 - 0 awg-info@idexcorp.com awg-fittings.com © AWG Fittings GmbH Technische Änderungen und Fehler vorbehalten Changes and errors excepted...
