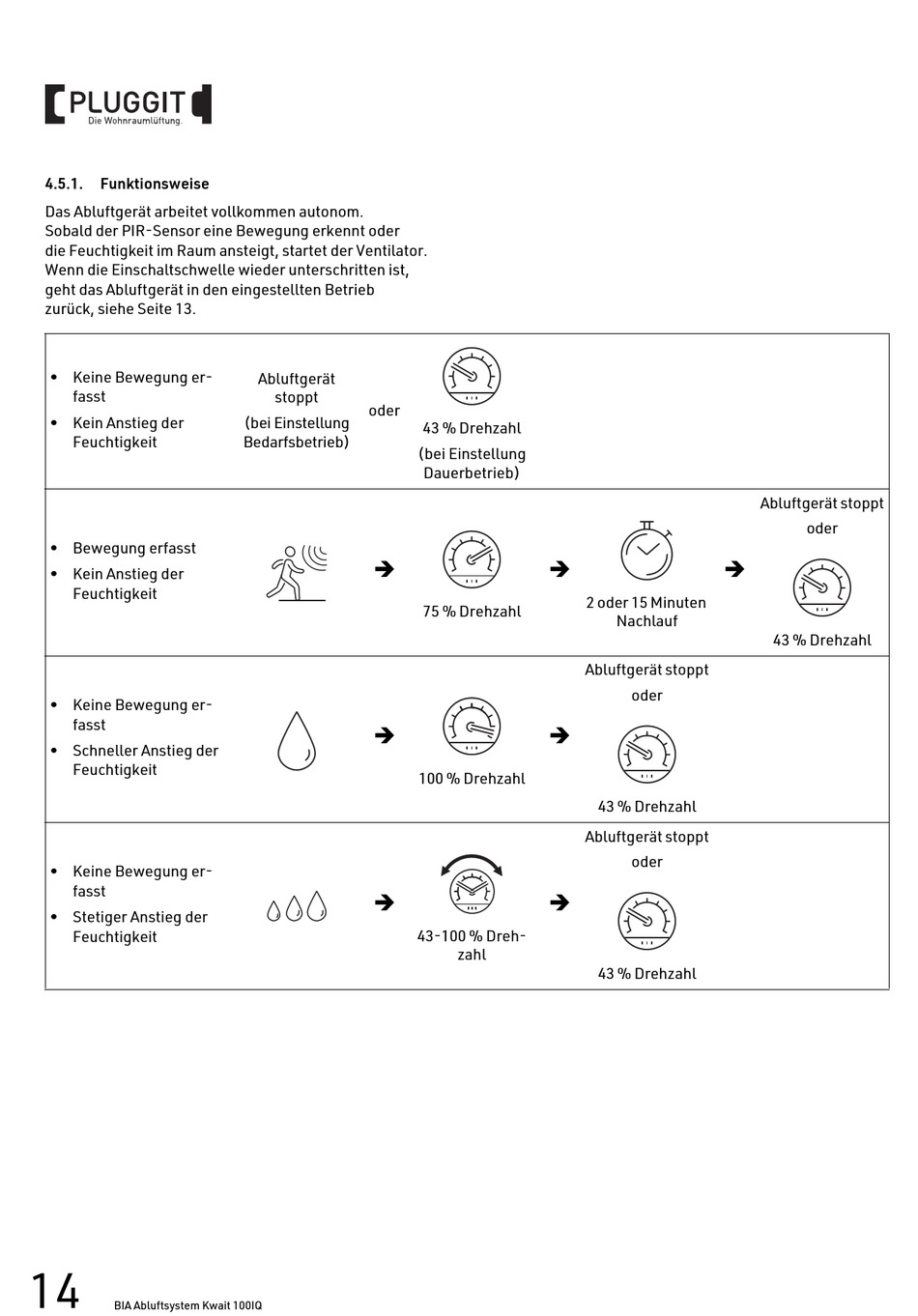

4.5.1. Funktionsweise
Das Abluftgerät arbeitet vollkommen autonom.
Sobald der PIR-Sensor eine Bewegung erkennt oder
die Feuchtigkeit im Raum ansteigt, startet der Ventilator.
Wenn die Einschaltschwelle wieder unterschritten ist,
geht das Abluftgerät in den eingestellten Betrieb
zurück, siehe Seite 13.
• Keine Bewegung er-
fasst
• Kein Anstieg der
Feuchtigkeit
• Bewegung erfasst
• Kein Anstieg der
Feuchtigkeit
• Keine Bewegung er-
fasst
• Schneller Anstieg der
Feuchtigkeit
• Keine Bewegung er-
fasst
• Stetiger Anstieg der
Feuchtigkeit
14
BIA Abluftsystem Kwait 100IQ
Abluftgerät
stoppt
oder
(bei Einstellung
Bedarfsbetrieb)



43 % Drehzahl
(bei Einstellung
Dauerbetrieb)

2 oder 15 Minuten
75 % Drehzahl
Abluftgerät stoppt

100 % Drehzahl
Abluftgerät stoppt

43-100 % Dreh-
zahl
Abluftgerät stoppt

Nachlauf
oder
43 % Drehzahl
oder
43 % Drehzahl
oder
43 % Drehzahl
