6.4.3
HYDRAULIKANSCHLUSS

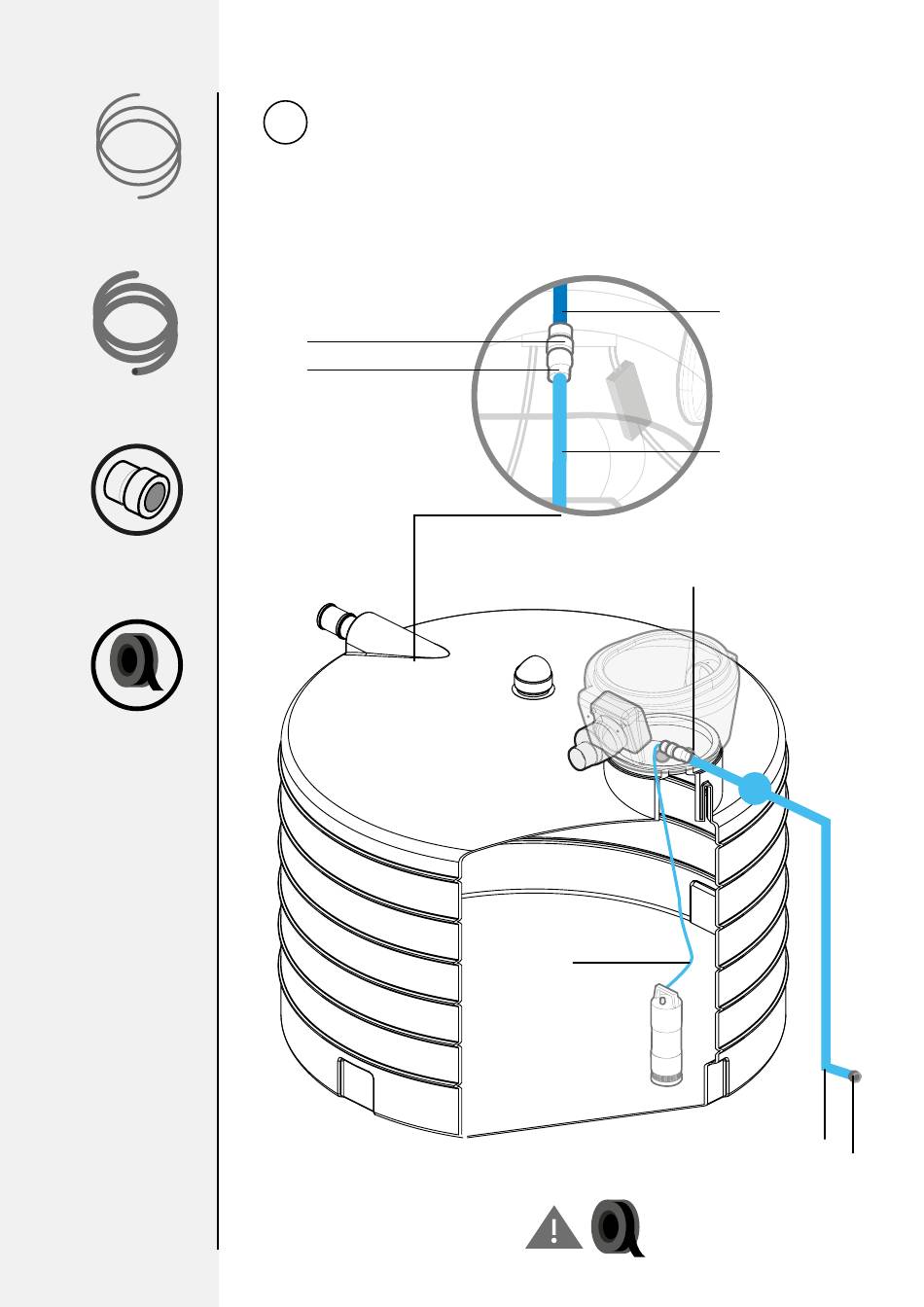

Die mit einem Außengewinde 20/27 (nicht mitgeliefert) ausgestattete Drucklei-
tung 19/25 durch ein Kabelschutzrohr D63 (nicht mitgeliefert) führen. Die Drucklei-
tung durch die Wanddurchführung D63 an den Messinganschluss der Druckleitung
der Pumpe anschließen
Messinganschluss
Außengewinde 20/27
(nicht im Lieferumfang)
Messinganschluss
Innengewinde
20/27 (3/4")
Schlauch 19/25
(nicht
mitgeliefert)
Druckleitung
Wanddurch-
führung D63
mit Dichtung
D63
Druckleitung 2"
Kabelschutzrohr D63
(nicht mitgeliefert)
Zur Wasserentnahmestelle
(nicht mitgeliefert)
Wasserdichte Montage
zwingend erforderlich
