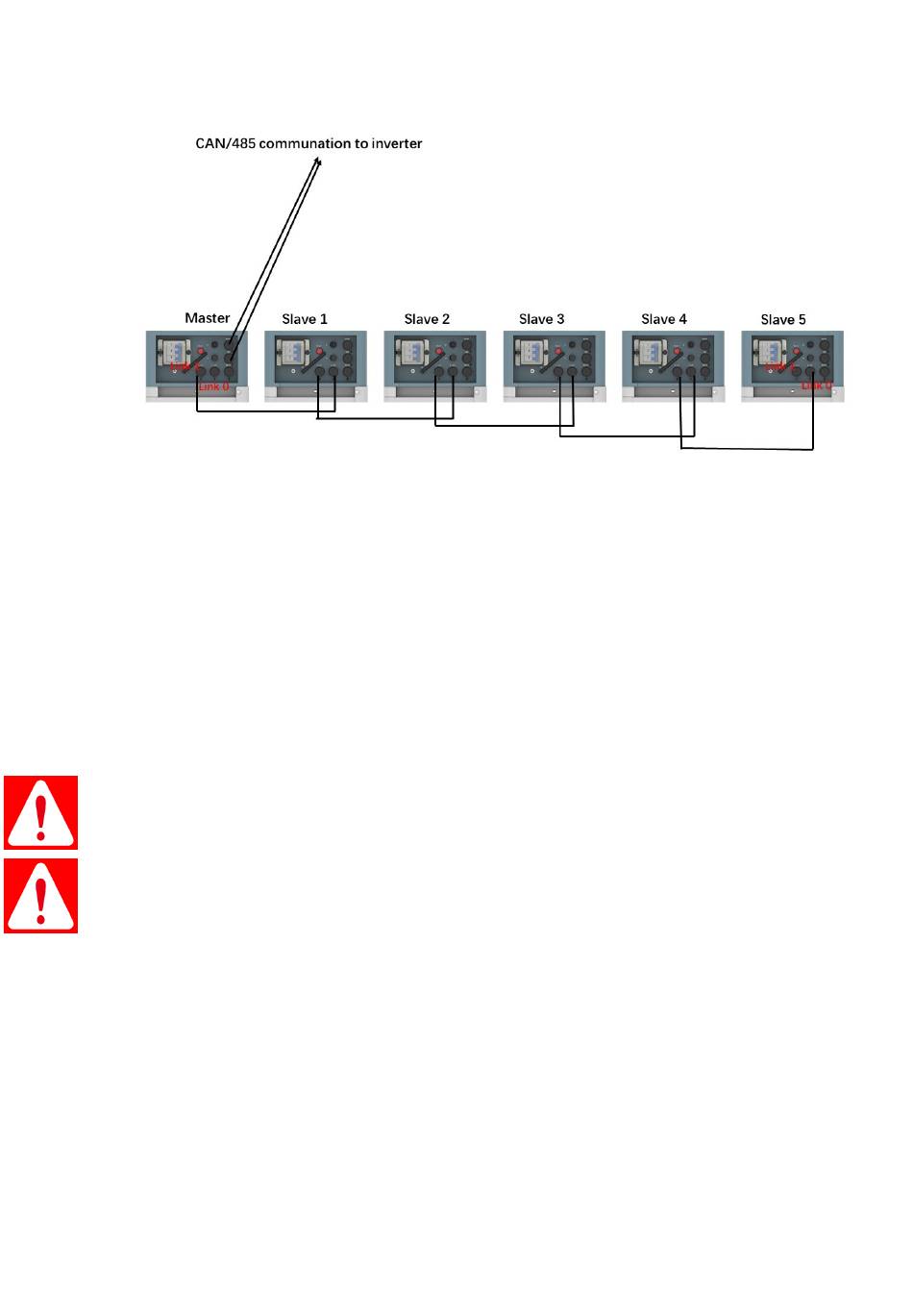

Für die Kommunikation der Master/Slave-Strangverbindung muss ein 8-poliges RJ45-Kabel
verwendet werden, das vom ersten BMS-Link 1 zum zweiten BMS-Link 0, dann vom zweiten BMS-
Link 1 zum dritten BMS-Link 0 (falls vorhanden) und schließlich zum letzten BMS-Link 0 führt. Das BMS
mit Link Port 0 EMPTY wird als Master-Strang definiert, der die Kommunikation mit dem
Wechselrichter oder der oberen Steuerung fortsetzt.
Der CAN/RS485-Port der Slave-Stränge ist in diesem Fall unwirksam.
3.5.4 Einschalten des Systems
3.5.4.1 Einzel-Gruppen-System einschalten
Warnung: Überprüfen Sie alle Stromkabel und Kommunikationskabel doppelt. Vergewissern Sie
sich vor dem Anschluss, dass die Spannung des Wechselrichters mit der Spannung des
Batteriesystems übereinstimmt. Überprüfen Sie, ob alle Power Switch auf AUS geschaltet sind.
System Einschaltschritte:
1) Überprüfen Sie, ob alle Kabel korrekt angeschlossen sind. Überprüfen Sie, ob die Erdung
angeschlossen ist.
2) Falls erforderlich, schalten Sie den Schalter auf der Batterieseite des Wechselrichters oder
zwischen Wechselrichter und Batterie ein. Wenn möglich, schalten Sie die AC- oder PV-
Stromquelle ein, um den Wechselrichter aktivieren.
3) Schutzabdeckung des Power Switchs öffnen. Und schalten Sie diesen ein.
4) Die Starttaste mindestens 5 Sekunden lang oder bis zum Ertönen des Summers drücken. Die
Batterie braucht 10-30 Sek für die Selbstüberprüfung.
Wenn der Wechselrichter durch eine AC- oder PV-Quelle eingeschaltet wird, können die
meisten Wechselrichter die Kommunikation mit dem BMS automatisch aufbauen; in diesem
Fall schließt das BMS das Relais und das System ist betriebsbereit.
