Precor Vitality Selectorized Line Serie Montageanleitung Seite 3

6. Um die Schulterpolster-Einheit am Bewegungsarm zu befestigen, schieben Sie sie auf die
Welle des Bewegungsarms.
7. Schieben Sie den Fixierring mit der Lasche auf das Ende der Welle. Schieben Sie den
Distanzring auf das Ende der Welle und befestigen Sie die Schulterpolster-Einheit am
Bewegungsarm mit:
1 Flachkopfschraube M10 x 25 mm (Silber)
1 Aluminium-Drehgelenkkappe
1 Fixierring mit Lasche
1 Distanzring
8. Befestigen Sie den Bewegungsarmzylinder am Bewegungsarm. Befestigen Sie ihn wie
abgebildet mit einer M8-Mutter an der Halterung des Bewegungsarms.
Anbringen des Gewichtsblockturms
1. Stecken Sie die Führungsstangen in die Löcher an der Unterseite des Rahmens des
Gewichtsturms.
Wichtig: Ein Loch befindet sich in einem Ende jeder Führungsstange. Achten Sie darauf, dass
Sie das Ende ohne Loch in die Unterseite des Rahmens stecken.
2. Ziehen Sie die Führungsstangen vom Rahmen weg, wobei ihre unteren Enden in der
Unterseite des Rahmens eingerastet bleiben müssen. Schieben Sie je einen
Gewichtsblockdämpfer mit dem schmalen Ende nach oben über jede Führungsstange.
3. Überprüfen Sie, ob an den Führungsstangen Silikon-Trockenschmiermittel vorhanden ist.
Wenn Sie nichts finden, geben Sie auf die Führungsstangen etwas von dem Schmiermittel, das
im Montagekit enthalten ist.

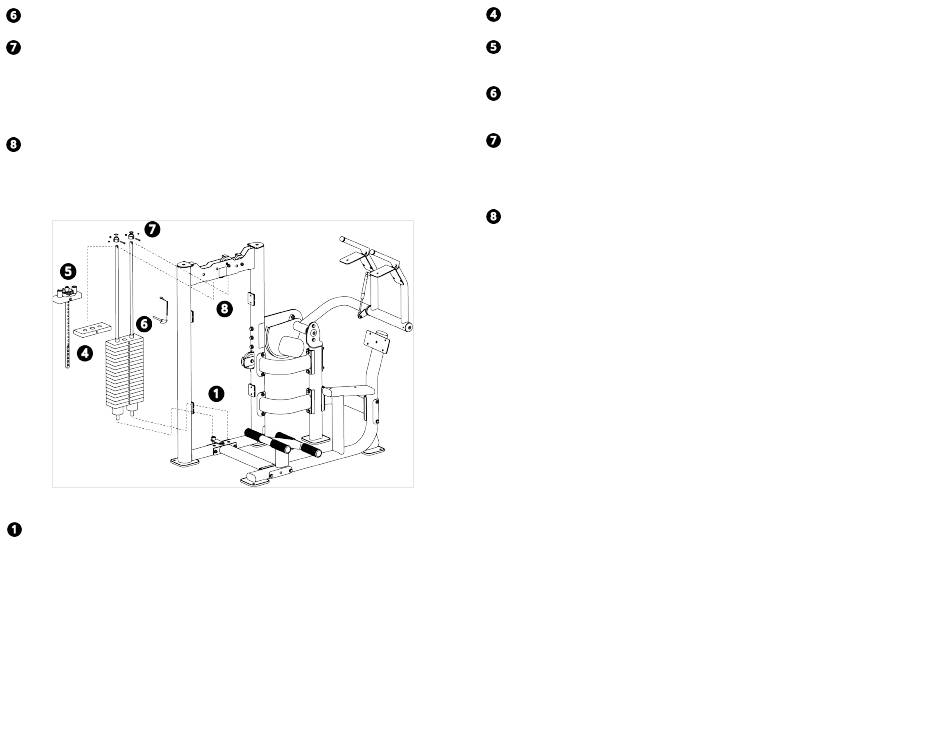

Abb. 5
4. Schieben Sie vorsichtig neunzehn Gewichtsscheiben von 4,5 kg (10 lb) nacheinander auf die
Führungsstangen.
5. Schieben Sie die oberste Gewichtsscheibe mit dem Gewichtsblockbolzen auf die beiden
Führungsstangen und versenken Sie den Bolzen durch die mittleren Löcher der
Gewichtsscheiben.
6. Wenn die Kabeleinheit an der obersten Gewichtsscheibe befestigt ist, schrauben Sie sie ab
und entfernen Sie sie zu diesem Zeitpunkt. Der Griff zur Gewichtsauswahl sollte sich auf der
rechten, dem Nutzer zugewandten Seite befinden.
7. Befestigen Sie die Gewichtsblock-Einheit am Rahmen des Gewichtsturms. Schieben Sie die
Schließmanschette der Führungsstange (O-Ringe oben) auf die Führungsstangen (die
Passschraube mit dem kleineren Durchmesser an der Manschette sollte nach oben zeigen).
Richten Sie die Führungsstangen wieder auf die Montagelöcher an der Oberseite des
Gewichtsturms aus.
8. Lassen Sie eine zweite Person die Führungsstangen festhalten. Schieben Sie die Manschetten
nach oben, bis die Passschraube jeder Manschette in den Turmrahmen passt. Stecken Sie je
eine Halbrundkopfschraube M6 × 45 mm durch die Löcher jeder Manschette und jeder
Führungsstange und befestigen Sie dann eine Nylon-Kontermutter M6 an jeder
Halbrundkopfschraube. Ziehen Sie die Halbrundkopfschrauben fest an, bringen Sie dann die M8-
Stellschraube an und ziehen Sie sie mit dem S4-Inbusschlüssel fest.
9. Besprühen Sie ein fusselfreies Tuch mit Isopropylalkohol und wischen Sie die Vorderseite der
Gewichtsscheiben sauber. Verwenden Sie ein zweites fusselfreies Tuch, um vor dem Aufkleben
der Etiketten eventuelle Alkoholreste zu entfernen.
10. Bringen Sie die Etiketten für die Gewichtsscheiben (wählen Sie KG oder LB) links neben den
Gewichtsauswahllöchern an.
|
©2021 Precor Incorporated VSL Bauchmuskelmaschine
| |
Montageanleitung P/N CWR147777-142A DEU 18. Oktober 2021
|
3
