ULTRAGAIN PRO-8 DIGITAL ADA8000 Bedienungsanleitung
◊
Achten Sie unbedingt darauf, dass die Installation und Bedienung
des Geräts nur von sachverständigen Personen ausgeführt wird.
Während und nach der Installation ist immer auf eine ausreichende
Erdung der handhabenden Person(en) zu achten, da es ansonsten
durch elektrostatische Entladungen o. ä. zu einer Beeinträchtigung der
Betriebseigenschaften kommen kann.

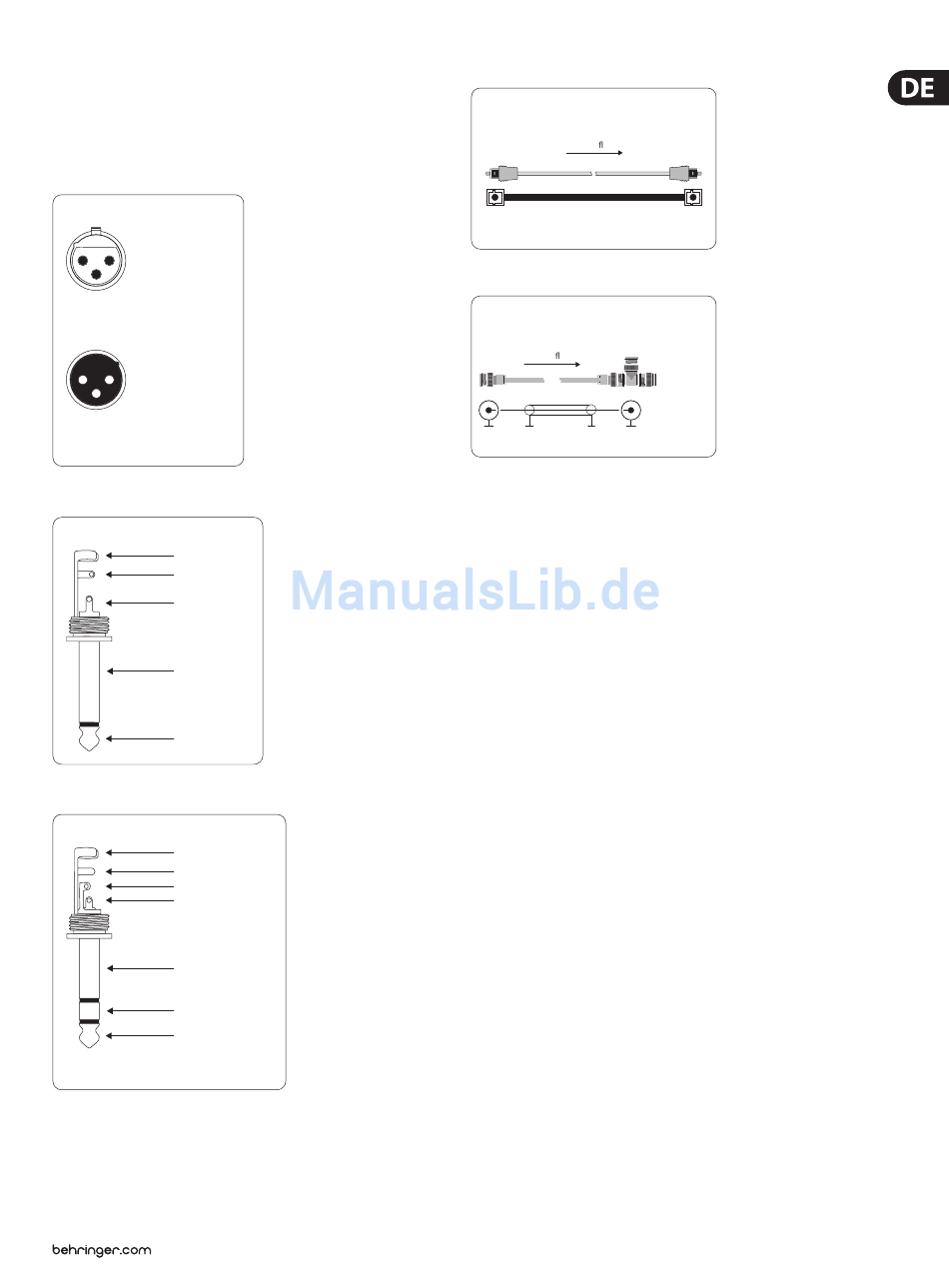

Balanced use with XLR connectors
2 1
3
input
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
1 2
3
output
For unbalanced use, pin 1 and pin 3
have to be bridged
Abb. 4.1: XLR-Verbindungen
Unbalanced ¼" TS connector
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
tip
(signal)
Abb. 4.2: 6,3 mm Monoklinkenstecker
Balanced ¼" TRS connector
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
ring
cold (-ve)
tip
hot (+ve)
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Abb. 4.3: 6,3 mm Stereoklinkenstecker
Device A
signal ow
optical in/output optical in/output
Abb. 4.4: Optische Anschlussweise des ADA8000 per Toslink
Wordclock output Wordclock input
device A ADA8000
signal ow
Abb. 4.5: Unsymmetrische Anschlussweise (Endabschluss) des Wordclock-Eingangs am ADA8000
ADA8000
terminating
resistor
