ULTRAGAIN PRO-8 DIGITAL ADA8000 Bedienungsanleitung
(8) Drücken Sie den +48 V-Schalter, um an die MIC IN-Eingänge angeschlossene
Kondensatormikrofone mit einer Versorgungsspannung zu speisen
(Phantomspeisung). Dynamische Mikrofone brauchen diese zusätzliche
Strom-zufuhr nicht. Wird der Schalter gedrückt, ist die Phantom-speisung
für alle Eingänge aktiviert.
◊
Schalten Sie Ihr Wiedergabesystem stumm, bevor Sie die
Phantomspeisung aktivieren. Ansonsten wird ein Einschaltgeräusch
über Ihre Abhörlautsprecher bzw. Ihren Kopfhörer hörbar.
(9) Mit dem POWER-Schalter nehmen Sie den ADA8000 in Betrieb. Der POWER-
Schalter sollte sich in der Stellung „Aus" (ungedrückt) befinden, wenn Sie die
Verbindung zum Stromnetz herstellen.
◊
Beachten Sie bitte: Der POWER-Schalter trennt das Gerät beim
Ausschalten nicht vollständig vom Stromnetz. Ziehen Sie deshalb
das Kabel aus der Steckdose, wenn Sie das Gerät längere Zeit
nicht benutzen.
(10)
(11)

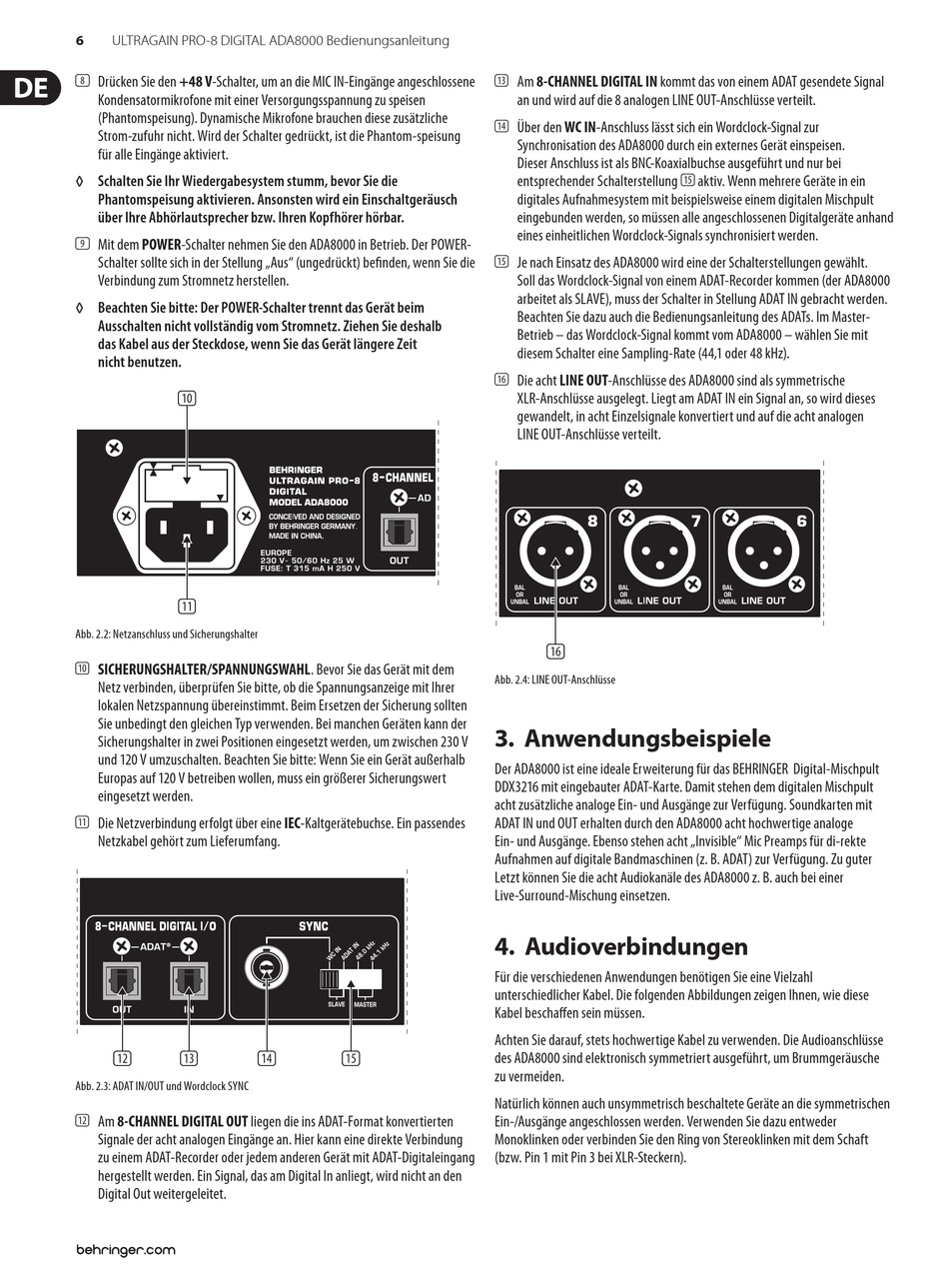

Abb. 2.2: Netzanschluss und Sicherungshalter
(10) SICHERUNGSHALTER/SPANNUNGSWAHL. Bevor Sie das Gerät mit dem
Netz verbinden, überprüfen Sie bitte, ob die Spannungsanzeige mit Ihrer
lokalen Netzspannung übereinstimmt. Beim Ersetzen der Sicherung sollten
Sie unbedingt den gleichen Typ verwenden. Bei manchen Geräten kann der
Sicherungshalter in zwei Positionen eingesetzt werden, um zwischen 230 V
und 120 V umzuschalten. Beachten Sie bitte: Wenn Sie ein Gerät außerhalb
Europas auf 120 V betreiben wollen, muss ein größerer Sicherungswert
eingesetzt werden.
(11) Die Netzverbindung erfolgt über eine IEC-Kalt geräte buchse. Ein passendes
Netzkabel gehört zum Liefer umfang.
(12) (13)
Abb. 2.3: ADAT IN/OUT und Wordclock SYNC
(12) Am 8-CHANNEL DIGITAL OUT liegen die ins ADAT-Format konvertierten
Signale der acht analogen Eingänge an. Hier kann eine direkte Verbindung
zu einem ADAT-Recorder oder jedem anderen Gerät mit ADAT-Digital eingang
hergestellt werden. Ein Signal, das am Digital In anliegt, wird nicht an den
Digital Out weitergeleitet.
(14) (15)
(13) Am 8-CHANNEL DIGITAL IN kommt das von einem ADAT gesendete Signal
an und wird auf die 8 analogen LINE OUT-Anschlüsse verteilt.
(14) Über den WC IN-Anschluss lässt sich ein Wordclock-Signal zur
Synchronisation des ADA8000 durch ein externes Gerät einspeisen.
Dieser Anschluss ist als BNC-Koaxialbuchse ausgeführt und nur bei
entsprechender Schalterstellung (15) aktiv. Wenn mehrere Geräte in ein
digitales Aufnahme system mit beispielsweise einem digitalen Mischpult
eingebunden werden, so müssen alle angeschlossenen Digitalgeräte anhand
eines einheitlichen Wordclock-Signals synchronisiert werden.
(15) Je nach Einsatz des ADA8000 wird eine der Schalter stellungen gewählt.
Soll das Wordclock-Signal von einem ADAT-Recorder kommen (der ADA8000
arbeitet als SLAVE), muss der Schalter in Stellung ADAT IN gebracht werden.
Beachten Sie dazu auch die Bedienungsanleitung des ADATs. Im Master-
Betrieb – das Wordclock-Signal kommt vom ADA8000 – wählen Sie mit
diesem Schalter eine Sampling-Rate (44,1 oder 48 kHz).
(16) Die acht LINE OUT-Anschlüsse des ADA8000 sind als symmetrische
XLR-Anschlüsse ausgelegt. Liegt am ADAT IN ein Signal an, so wird dieses
gewandelt, in acht Einzelsignale konvertiert und auf die acht analogen
LINE OUT-Anschlüsse verteilt.
(16)
Abb. 2.4: LINE OUT-Anschlüsse

3. Anwendungsbeispiele

Der ADA8000 ist eine ideale Erweiterung für das BEHRINGER Digital-Mischpult
DDX3216 mit eingebauter ADAT-Karte. Damit stehen dem digitalen Mischpult
acht zusätzliche analoge Ein- und Ausgänge zur Verfügung. Soundkarten mit
ADAT IN und OUT erhalten durch den ADA8000 acht hochwertige analoge
Ein- und Ausgänge. Ebenso stehen acht „Invisible" Mic Preamps für di-rekte
Aufnahmen auf digitale Bandmaschinen (z. B. ADAT) zur Verfügung. Zu guter
Letzt können Sie die acht Audiokanäle des ADA8000 z. B. auch bei einer
Live-Surround-Mischung einsetzen.

4. Audioverbindungen

Für die verschiedenen Anwendungen benötigen Sie eine Vielzahl
unterschiedlicher Kabel. Die folgenden Abbildungen zeigen Ihnen, wie diese
Kabel beschaffen sein müssen.
Achten Sie darauf, stets hochwertige Kabel zu verwenden. Die Audioanschlüsse
des ADA8000 sind elektronisch symmetriert ausgeführt, um Brummgeräusche
zu vermeiden.
Natürlich können auch unsymmetrisch beschaltete Geräte an die symmetrischen
Ein-/Ausgänge angeschlossen werden. Verwenden Sie dazu entweder
Monoklinken oder verbinden Sie den Ring von Stereoklinken mit dem Schaft
(bzw. Pin 1 mit Pin 3 bei XLR-Steckern).
