8. Funktionen
Im Betrieb können folgende Funktionen unabhängig voneinander über Kurzschließen
der Pins der entsprechenden Funktionsanschlüsse, z. B. per Steckbrücke oder
Schalter, aktiviert werden:
Hintergrundbeleuchtung
Steckbrücke auf BL setzen: Hintergrundbeleuchtung aktiv
Messmodus

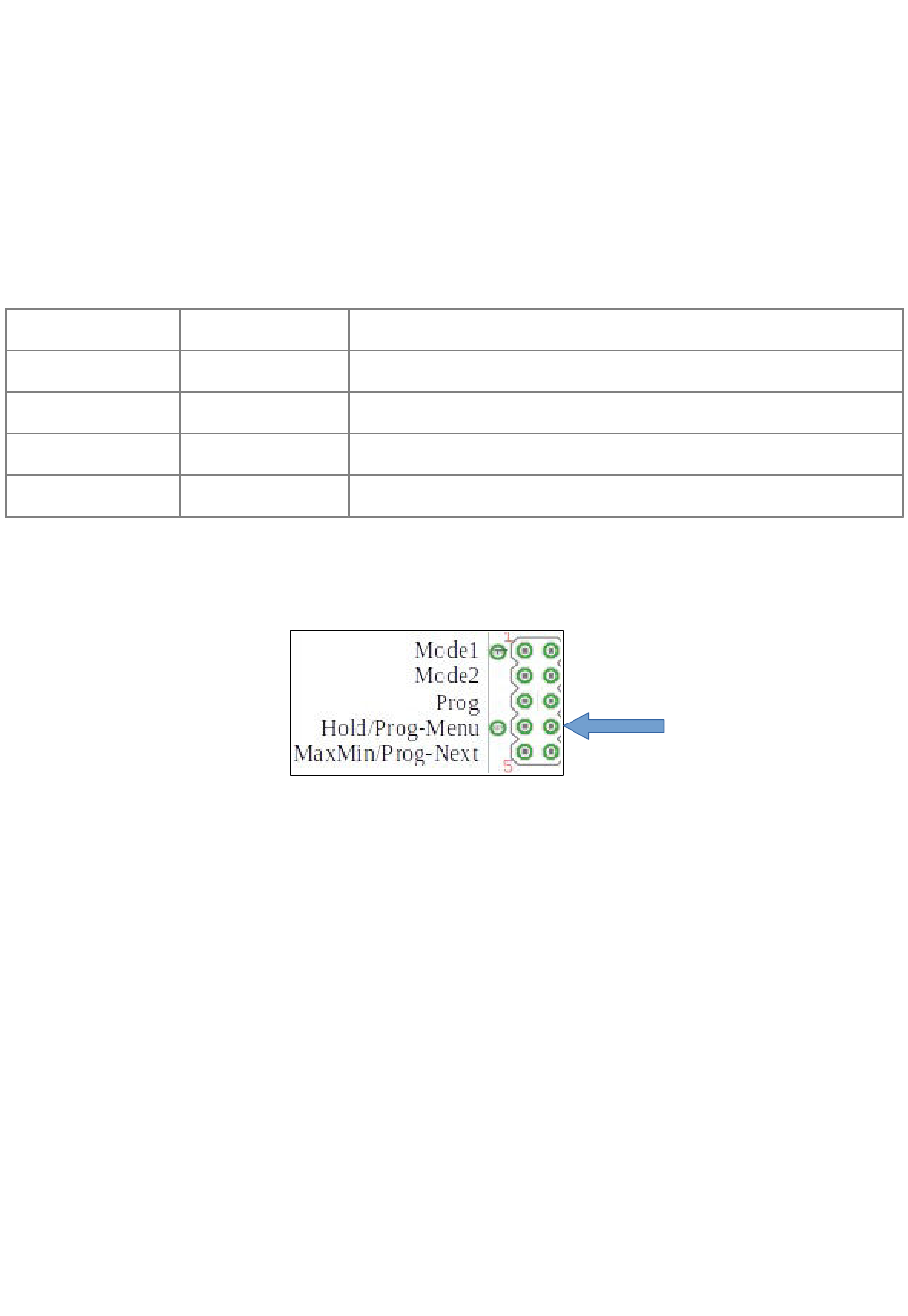

Steckbrücken auf Mode1/Mode2 setzen:
Mode1
x
x
Hold-Funktion
Steckbrücke auf Hold setzen: Der aktuelle Anzeigewert wird eingefroren, bis die
Steckbrücke entfernt oder das Gerät neu gestartet wird.
Max/Min-Modus
1. Steckbrücke auf MaxMin setzen, Anzeige zeigt Maximal-Wert
2. Steckbrücke entfernen, Anzeige zeigt aktuellen Messwert
3. Steckbrücke auf MaxMin setzen, Anzeige zeigt Minimal-Wert
4. Steckbrücke entfernen, Anzeige zeigt aktuellen Messwert
9. Programmierung
Zu programmierenden Modus an Mode1 und Mode2 per Steckbrücken einstellen. Es
wird nur eine zusätzliche Steckbrücke für die folgende Programmierung benötigt.
Obere Skalabeschriftung
1. Steckbrücke auf Prog setzen, Anzeige zeigt "Prog" und dann "bAr"
2. Steckbrücke entfernen
3. Steckbrücke auf Prog-Next setzen, Anzeige zeigt "bAr", Skalabeschriftung
blinkt
Mode2
Messmodus (Originalzustand)
Volt AC
Ampere AC
x
Volt DC
x
Ampere DC
